ВЧ усилители мощности (РА) класса Е известны уже много лет. Они отличаются простотой, эффективностью и надежностью. Хотя детальный анализ схемы класса Е выходит за рамки статьи, поясним, что идея класса Е состоит в возбуждении выходной резонансной цепи ключом с малыми потерями, таким, как MOSFET (МОП полевой транзистор).
Сама же выходная цепь спроектирована так, чтобы ключ закрывался в моменты, когда напряжение на нем проходит через нуль, при этом минимизируются потери на переключение. Такое решение предполагает, что ключ замкнут в течение половины периода ВЧ колебаний.
Анализ работы усилителя на модели LTSpice показал, что устройство ведет себя как последовательный резонансный фильтр, настроенный на излучаемую частоту. Резонансная частота может быть рассчитана в предположении, что конденсатор, подключенный параллельно ключу, входит в цепь лишь половину периода колебаний (рис. 1)
Полный расчет усилителя довольно сложен, поскольку должны быть учтены несколько параметров, включая согласование с сопротивлением нагрузки. К счастью, есть несколько бесплатных программ расчета.

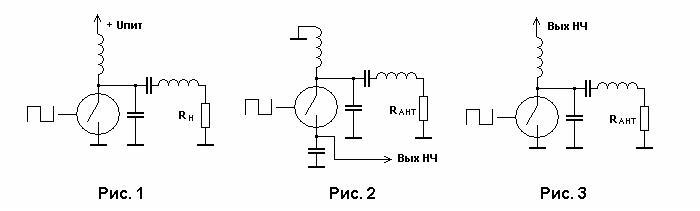

Схема техника усилительного каскада Рис. 1-4
Ключ на MOSFET можно также использовать и смесителем. Если сделать нулевым потенциал стока и добавить фильтрующий конденсатор в исток, усилитель (РА) превращается в последовательный ключевой смеситель (рис. 2).
С помощью такой простой модификации мы создаем приемник прямого преобразования с настроенной входной цепью. При обсуждении этой идеи Вес Хейворд (W7ZOI) предложил мне попробовать MOSFET как параллельный ключ (рис. 3) – он работал так же хорошо. Но переключение прием/передача и при глушение приемника несколько усложняются по сравнению с версией последовательного ключа. Впрочем, дальнейшие эксперименты необходимы….

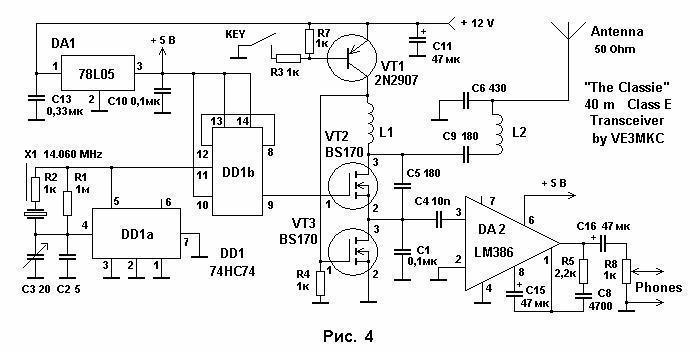

Схема весьма простого трансивера на 40 метров, использующего эту идею, показана на рис. 4. Я назвал его «The Classie» (подразумевается каламбур). Для расчета выходной цепи РА использована программа W4ENE «Class E Designer». Она же позволила согласовать усилитель мощности с 50-омной нагрузкой. Я использовал MOSFET типа BS170 ввиду их дешевизны, надежности и небольшой емкости затвора. Будут работать также 2N7000. В режиме приема питание снимается с РА с помощью закрытого транзистора VT1. Сток ключевого MOSFET РА VT2 при этом соединяется с землей через резистор R4, а сигнал НЧ выделяется на фильтрующем конденсаторе С1. В режиме передачи транзистор VT3 замыкает исток VT2 на землю, одновременно заглушая приемник.
Экспериментируя с различными транзисторными задающими генераторами, мне не удалось создать простого устройства, обеспечивающего стабильную скважность 50%. Пришлось остановиться на микросхеме 74НС74, чтобы сделать на одном ее триггере VXO – кварцевый генератор с перестройкой частоты, а на другом триггере – делитель частоты на 2, ыдающий прямоугольные импульсы с частотой около 7030 кГц для возбуждения MOSFET VT2. Усиление НЧ обеспечивает микросхема DA2 типа LM386.
Принципиальная схема трансивера Рис. 4
Приемник трансивера оказался довольно чувствительным, а его потребление тока питания только 17 мА. Подобно большинству простых приемников прямого преобразования он имеет тенденцию фонить, а иногда наблюдается прямое детектирование сигналов мощных КВ станций.
Передатчик отдает 1,8 Вт при 12 В питания и потреблении около 240 мА. Если вычесть ток покоя приемника и ток через резисторы R3 и R4, можно оценить КПД РА как 68%. Мне удавалось получить и 80% при выходной мощности 1,2 Вт, несколько изменив параметры выходной цепи. MOSFET`ы едва нагреваются и радиаторы им не нужны.
РА оказался устойчив к КЗ и обрыву на выходе, хотя возможно он и не выдержит долго такой ситуации. Выходной сигнал усилителя класса Е содержит немного 2-й гармоники, но резонансной антенны обычно достаточно, чтобы вычистить сигнал. Трап на антенном разъеме, настроенный на 2-ю гармонику, сделает это лучше.
Открываются широкие перспективы для экспериментов с базовой схемой трансивера. Переход к различным диапазонам сводится к играм с VFO и перенастройке выходной цепи. Я попробовал применить DDS VFO и убедился, что РА класса Е работает во всем его диапазоне. Для сдвига частоты при приеме можно подключить малую емкость между выводом 4 задающего генератора 74НС74 и коллектором дополнительного коммутируемого транзистора. Подключение к коллектору VT1 должно работать так же хорошо. Программа ClassE Designer позволяет оптимизировать параметры выходной цепи под любую мощность, напряжение питания и выбранный транзистор. Например, IRF510 может работать при значительно более высоких мощностях, чем BS170, но возникают трудности с его возбуждением из-за значительной емкости затвора.
Печатная плата QRP трансивера CLASSIE
Рисунок печатной платы приведен с использованием SMD деталей, микросхемы в корпусах SOIC-14 и SOIC-8. Добавлен светодиод VD1 с резистором 1K для индикации режима передачи.
Хочу поблагодарить Веса Хейворда W7ZOI, Майка Рейни AA1TJ, Ганса Саммерса G0UPL за полезные идеи и обсуждения, а также Джеймса Тонни W4ENE за его прекрасную программу Class E Designer. Надеюсь, что кто-то из читателей продвинет концепцию Classie на более высокий уровень!
Rich Heslip VE3MKC
Статья взята из журнала CQ-QRP # 33 зима 2011.
В 2001г. мной был разработан портативный телеграфный очень простой трансивер на 7-и транзисторах, 3 из которых на передачу, и 4 на приём. Размер трансивера (вместе с блоком питания) получился 100x50x150 мм, вес не более 500 гр. В походных условиях он мог питаться от набора аккумуляторов 12 вольт (10 пальчиковых аккумуляторов ёмкостью по 850 мА/ч) или литиевых батареек. Этот трансивер был собран всего за 4 дня, из которых день ушел на разработку схемы и поиск радиодеталей.
Не смотря на малую выходную мощность трансивера (3...5 ватт), на нем я провёл более 2000 радиосвязей со всеми континентами в течении одного года. Примерно 100 связей с США, 150 с Японией, около 30 с африканским континентом, 10 с Австралией и около сотни связей с Азией и т.д. Основная масса моих корреспондентов была из Европы (европейские страны на этом трансивере переработал все) и европейской части России. А также Урал и Дальний Восток.
Всё зависело от того, какая у меня антенна использовалась в данный момент, и в какую сторону было направлено максимальное излучение. Трансивер работает в 15-метровом радиолюбительском диапазоне, на фиксированной частоте 21001 кГц. Частота стабилизирована кварцем для предотвращения зависимости частоты от температуры и просадки напряжения питания при работе от батарей и аккумуляторов.
Применение кварцевого резонатора в схеме дало возможность получить наибольшую мощность на задающем генераторе и уменьшить число каскадов (транзисторов) в передающей части трансивера.
Рис. 1. Принципиальная схема трансивера на семи транзисторах Дениса Титова.
К этому трансиверу был собран электронный телеграфный ключ, опубликованный в журнале «Радио» на 3-х микросхемах К176ЛЕ5, К176ТМ1, К176ЛА7. Но лучше применять микросхемы серии К561. Вы вправе сами выбрать схему электронного телеграфного ключа, только он должен иметь внутренний тон-генератор для самоконтроля.
На фиксированной частоте надо работать на общий вызов. Но постоянно передавать на ключе CQ с QRP-мощностью было трудно, и мне быстро надоедало. В связи с этим я записал на магнитофон свой общий вызов таким образом: 3 раза даётся CQ, потом 5 раз свой позывной и PSE К. После паузы в 10 секунд всё повторяется заново (до конца кассеты).
Поставил переключатель на выходе магнитофона (который идет на динамик), и с его помощью переключал выходной сигнал либо на динамик, либо на детектор системы VOX, идущий на трансивер. Сигнал с магнитофона попадал на детектор, собранный на 2-х диодах и конденсаторе примерно 0.1 мкФ, далее уже были импульсы, повторяющие форму сигнала, записанного на кассете. Потом эти импульсы подавались на базу транзистора, в коллекторе которого было включено герконовое мини реле РЭС55, и оно замыкало контакты в такт записи на ленте.
Рис. 2. План расположения деталей трансивера.
Эти контакты реле были подключены параллельно коммутационным контактам от электронного ключа. Так выглядел у меня процесс автоматизации передачи общего вызова. У данного трансивера нет переключателя «приём - передача», поэтому вызывающих корреспондентов я слушал в 10-секундных паузах между CQ.
Когда был услышан очередной ответ на мой вызов, «автопилот» можно было отключить и взять управление на себя.
В одном из номеров CQ-QRP В.Т. Поляковым RA3AAE была предложена схема
простого трансивера «Полевик» , а в другом номере журнала она была взята за
основу для практической реализации Дмитрием UR4MCK на диапазон 80 м: Полевик-80 . Я тоже в своих экспериментах с минималистическими низковольтными трансиверами не смог обойти стороной такую красивую схему, и в данной статье описывается двухдиапазонный «Полевик» – на 20 и 40 м.
Схема, показанная на рис. 1, нуждается лишь в небольших пояснениях. Гетеродин
на транзисторе VT1 выполнен по емкостной трехточке с кварцем, работает на частоте 7030 кГц и оптимизирован под низковольтное питание (4 В). Сигнал с гетеродина поступает на трансформатор L1, первичная обмотка которого вместе с конденсатором C3 выполняет роль колебательного контура гетеродина.
Рис. 1. Схема трансивера.
Вторичная обмотка своими плечами попеременно открывает транзисторы смесителя VT2-VT3 (на диапазон 20 м – двухтактная работа смесителя), либо одним плечом – сразу оба транзистора (на 40 м – однотактная работа). Широкополосный трансформатор L3 согласует низкое сопротивление смесителя и сопротивление антенны, которая подключается через последовательные контуры – каждый на свой диапазон. Остальная схема – ФНЧ и УНЧ – обычна для гетеродинного приёмника.
Частота регулируется с помощью C4: 14059…14064 кГц и 7028,5…7032 кГц. RIT на диодах VD1-VD2 смещает частоту при передаче, смещение составляет около 600 Гц на диапазоне 20 м и 300 Гц на 40 м. Применять цепочку R2VD1VD2C5 нужно, если только трансивер сам не обеспечит нужное смещение частоты. В нескольких исполнениях этого трансивера такое смещение происходило автоматически, хотя и зависело от тонкой настройки режима гетеродина.
Выходная мощность при питании 4 В – около 400 мВт на обоих диапазонах.
Потребляемый ток – около 400 мА в режиме передачи и около 20 мА в режиме приёма.
Трансформатор L1 наматывается тремя слегка скрученными проводами в 8 витков на кольце М50ВН 20х10х5, конец одного провода соединяют с началом второго – это вторичная обмотка (точка соединения идёт на землю), третий провод – первичная обмотка. Выходной трансформатор L3 наматывается двумя проводами в 8 витков на кольце М2000 20х10х5 или близкого размера, конецодного провода соединяют с началом второго.
Настройку трансивера начинают с настройки режима гетеродина. Лучше подобрать транзистор VT1 по максимальному коэффициенту передачи тока. Сигнал на коллекторе должен быть по возможности симметричным по амплитуде и форме полуволн и составлять 4.5…5.5 В по амплитуде, это достигается подбором значения C3 (можно сначала заменить его переменным
конденсатором). Для проверки нормальной работы смесителя контролируют амплитуду напряжений на затворах VT2 и VT3 в диапазоне 20 м: амплитудыдолжны быть примерно равны 5 В и отличаться друг от друга не более чем на
пол-вольта (но лучше меньше).
При необходимости подобрать режим работы гетеродина можно также заменой индуктивности L7 на резистор в несколько десятков Ом.
После первичной настройки режима гетеродина настраивают выходные контуры, подключив трансивер на нагрузку 50 Ом и добившись максимальной амплитуды выходного напряжения в режиме передачи на обоих диапазонах.
После этого трансивер подключают к антенне и еще раз проверяют работу в режиме приёма:
для минимизации собственного шума смесителя можно дополнительно подобрать значение C3. Под конец настройки подгоняют RIT.
Трансивер специально проектировался под Li-Ion аккумуляторы 3.7…4.2 В. При необходимости увеличить мощность до 1.5 Вт можно поднять напряжение питания до 8 В, если снабдить выходные транзисторы радиаторами, например, из полосок алюминия, надеваемых на пластиковые корпуса транзисторов с небольшим натягом. При напряжении питания 8 В транзисторы ощутимо греются (особенно на диапазоне 20 м). Традиционно применяемое в подобных конструкциях напряжение 12 В в данной схеме, увы, не подходит: транзисторы BS170 выходят из строя.
Конструктивно трансивеоформлен в корпусе от компьютерного блока питания
Рис. 2.
Двойная шкала сделана из бумаги и подсвечивается изнутри светодиодом белого цвета. Применён плоский Li-Ion аккумулятор емкостью 2 А-ч.
Рис. 3. Конструкция и вид на плату трансивера.
Экономичность трансивера при отключенных наушниках позволяет не выключать его на протяжении многих дней (потребляемый ток вместе со светодиодом не превышает 10 мА) и изредка подзаряжать аккумулятор от USB-разъема через диод 1N4007, подключенный последовательно к аккумулятору (аккумулятор содержит встроенную схему защиты от перезарядки и полного разряда). Шкала с подсветкой подсказала ещё одно применение этого трансивера: QRP-ночник.
Влад Жигалов R2DNN
Литература:
1. Владимир Поляков. Смеситель – РА для CW трансивера. CQ-QRP #13 (Август
2006).
2. Дмитрий Горох. Трансивер для MAS. CQ-QRP #31 (Лето 2010).
Взято на CQ-QRP 62
«По быстрому» взялся самый QRP-шный комплект в виде трансивера «МИКРОН».
Ну хотя мощности в аппарате всего 7 ватт, впечатления от загородного эфира на все 200.
И вот конструктор заказан, получен и собран. Интересное решение, позволяющее настроить трансивер с минимальным набором приборов.
Теперь в планах вспомнить забытый телеграф на должном уровне и летом испытать трансивер «в поле», ну и корпус в процессе изготовления. Ну а так же в планах подключить к нему GPS-приемник и использовать в качестве WSPR-маяка.
Наступило теплое время года и душа рвется в поля, подальше от электромагнитного смога и шумов в 9 баллов. Порывшись в имеющемся оборудовании, я собрал вот такой комплект.
Основу комплекта составил Трансивер SW-2010 и антенный тюнер LDG Z-100.
Молодцы китайские производители. Количество наборов для сборки микро-трансиверов, просто огромное. Очередной «клиент » питается от 9 до 13.8 вольт, ток в режиме приема на уровне 20 мА, в режиме передачи может достигать 0.5 Ампера. Возможная выходная мощность до 1.2 Ватта.

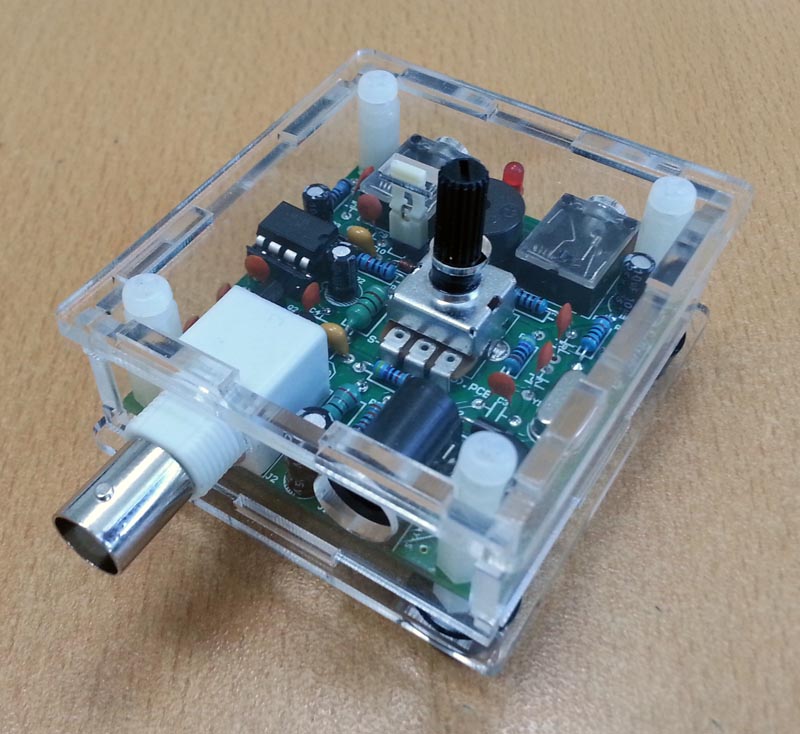

Ну а у меня чешутся руки, хоть что-то пособирать, вот и собран очередной вариант портативного трансивера. В комплекте был акриловый корпус с крепежом. Час неспешной возни с паяльником и вот такой красавец готов. Аккуратная плата и корпус, что еще нужно, чтобы осталось чувство удовлетворения от сборки пусть даже и простой конструкции.
Размеры корпуса 65 х 60 х 30 мм (из 30 мм высоты, 5 мм это резиновые ножки).

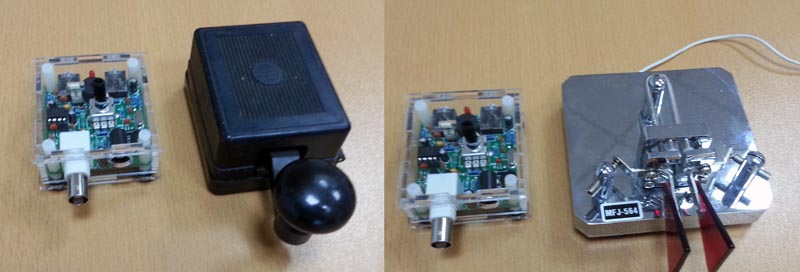

Ну и пара фотографий так сказать «в интерьере», рядом с манипуляторами, дабы оценить габариты трансивера.
Технические характеристики такого простого аппарата, обсуждать бесполезно. Задача была — получить удовольствие от сборки своими руками.
Под катом схема и несколько фотографий о ходе сборки.
Очередной QRP-трансивер, с возможностью работы в SSB. Схема была опубликована в декабрьском журнале Радио, за 2005 год.
Приятной особенностью схемы является отсутствие дефицитных деталей и бесконтактная система коммутации прием-передача. Печатная плата в сканированном варианте была не в очень хорошем качестве, пришлось ее перерисовать, для возможности повторить.. Если нужен LAY-файл — обращайтесь, поделюсь безвозмездно.

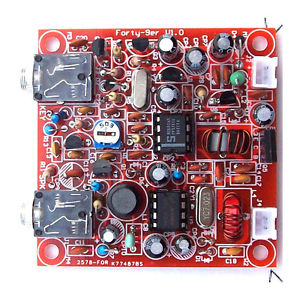

Китайские производители удачно освоили направление производства конструкторов, для сборки CW QRP трансиверов на любительский диапазон 7 МГц.
Причем, если на Алиэкспресс их выбор довольно таки умеренный, то на Ебее те-же китайские продавцы, готовы продать большее количество версий различных трансиверов. Причем в комплекте к нему может идти и акриловый корпус. Хорошее занятие для рук увлеченного человека. Стоимость тоже можно назвать гуманной, минимальная планка в районе 4-х долларов, с бесплатной доставкой. Выглядит все это примерно вот так:
Однако вариаций таких моделей несколько, от самых простых, до имеющих на своем борту Wi-Fi (как на картинке), для работы телеграфом с компьютера 🙂 И не всегда понятно, чем же между собой отличаются эти мелкие устройства.
Долгие поиски не приводили к внятному результату, но недавно я нашел сайт продавца, который любезно выложил у себя все инструкции по сборке этих устройств с подробными схемами.
Нравятся мне небольшие и самодостаточные решения, как нравится и идеология QRP. Поэтому начинаю публиковать у себя на сайте, а правильнее сказать, собирать в одном месте, материалы по интересным (может нестандартным) QRP решениям.
В журнале «КВ и УКВ» в первом номере за 2007 год была опубликована схема простого минитрансивера прямого преобразования.
Схема проста для повторения и не содержит дефицитных деталей. В принципе аппарат может быть повторен на любой радиолюбительский диапазон. Однако стоит учитывать, что на выходе мы получим DSB сигнал, что для «заселенных» диапазонов, может оказаться неприемлемым, да и не везде разрешено работать в эфире таким видом модуляции, это необходимо тоже учитывать. Ну и выходная мощность данного трансивера вряд ли позволит проводить сильно уж дальние связи. Скорее всего это «проект выходного дня» или хороший вариант для начинающих свой путь в эфире и радиоконструировании.
Простейшие QRP трансивера
Схема QRP CW/DSB трансивера от PA3ANG на TCA440 (К174ХА2) Выходная мощность трансивера около 3 вт
Фактический размер печатной платы 89 на 46 мм
QRP CW трансивер от DG0SA
Радиохобби 2006 №2
CW QRPP Эльфа-2
Чувствительность-80 мкв выходная мощность-0,5 вт
UU80b от G3XBM
Еще одна версия
ТВОЙ ПЕРВЫЙ ПЕРЕДАТЧИК
Я.Лаповок (UA1FA)
Диапазон рабочих частот-160м (зависит от применяемого кварца), максимальный ток-400ма, выходная мощность-2...3вт
Литература: журнал "Радио" 2002 №8
CW трансивер прямого преобразования
Этот трансивер предназначен для работы телеграфом в любительском диапазоне 80 м. Генератор с кварцевой стабилизацией частоты, собранный на полевом транзисторе VT5 использован как в приемном, так и в передающем тракте и выполняет соответственно функции либо гетеродина, либо задающего генератора. Кварцевый резонатор подключают к розетке XS4. В небольших пределах (зависящих от параметров резонатора и элементов контура L1C12) рабочую частоту генератора можно изменять конденсатором переменной емкости С12. Обычно не составляет труда «сдвинуть» частоту генератора на 2-3 кГц.
С контура L2C13 через катушку связи L3 радиочастотное напряжение поступает в цепь базы транзистора выходного каскада VT4. Манипуляцию осуществляют в эмиттерной цепи этого транзистора ключом, подсоединяемым к розетке XS3. Выходной контур L5C9 согласован с коллекторной цепью транзистора VT4 и нагрузкой (антенной) катушками связи L4 и L6. Транзистор VT4 работает без начального смещения (в режиме С).
Приемный тракт трансивера собран по схеме прямого преобразования частоты. При ненажатом ключе диод VD1 открыт током, определяемым резисторами R9 и R8. Сигнал с антенны, поступивший через катушку связи L6 в контур L5C9, беспрепятственно проходит в цепь первого затвора полевого транзистора VT3, работающего как детектор смесительного типа. На второй затвор через конденсатор СИ подается радиочастотное напряжение кварцевого генератора. Напряжение смещения на этом затворе определяет делитель, образованный резисторами R10 и R11. Переменный резистор R8 выполняет функции регулятора уровня сигнала в приемном тракте.
Напряжение звуковой частоты, выделившееся на первичной обмотке трансформатора Т1, усиливается двухкаскадным усилителем на транзисторах VTI и VT2. Нагрузка этого усилителя - головные телефоны с сопротивлением излучателей 1600-2200 Ом, подключаемые к розетке XS1. Для увеличения громкости приема сигналов радиостанций излучатели включают параллельно.
Катушки трансивера LI-L6 намотаны на каркасах диаметром 6-8 мм (от телевизионных приемников) с подстроечниками из карбонильного железа. Обмотки выполнены медным проводом диаметром 0,3 мм в эмалевой изоляции. Число витков катушки L1 - 60, L2 и L5 - по 50, остальных - по 12 витков. Катушки связи (L3, L4 и L6) намотаны поверх соответствующих контурных, намотка - рядовая, сплошная.
В качестве трансформатора Т1 использован согласующий трансформатор от транзисторного радиовещательного приемника. Конденсатор С12 должен иметь максимальную емкость примерно 400 пФ и возможно меньшую начальную емкость.
Налаживание трансивера начинают с передающего тракта. К гнезду XS2 подключают эквивалент антенны - резистор сопротивлением 75 или 50 Ом и мощностью рассеивания 1 Вт. Временно замкнув накоротко катушку L1 и установив ротор конденсатора С12 в положение, соответствующее максимальной емкости, подстроенным конденсатором С13 добиваются максимального тока эмиттера транзистора VT4 (контрольный миллиамперметр с током полного отклонения 200-250 мА можно подключить, например, к розетке XS3). Затем подстроечным конденсатором С9 добиваются максимального радиочастотного напряжения на эквиваленте антенны. Ток, потребляемый при этом выходным каскадом, должен быть около 150 мА. Если выходная мощность передатчика будет заметно меньше 0,7 Вт, следует подобрать числа витков катушек связи (в первую очередь L4 и L6).
При налаживании приемника имеет смысл подобрать резистор R10 и конденсатор СИ по максимальной чувствительности приемного тракта. В усилителе звуковой частоты подбирают резисторы R2 и R3 по напряжениям на коллекторах транзисторов VT1 и VT2 (соответственно 2-3 и 5-7 В). Транзисторы ВС109 можно заменить на КТ342, КТ3102 и им аналогичные; 40673 - на КП350; BF245 - на КПЗ0З или КП302; 2N2218 - на КТ928; диод 1N4148 - на КД503 и ему аналогичные.
QRP CW трансивер на 7 мгц
Выходная мощность 500 мвт
Трансивер "Полевик-80"
Технические характеристики трансивера «Полевик-80»:
Напряжение питания 10 – 14 В
Потребляемый ток (при 12В)
– в режиме приема 15-20 мА
– в режиме передачи 0.5 – 0.7 А*
Диапазон частот: 3500 – 3580 кГц**
Чувствительность (при 10 дБ С/Ш): около 10 мкВ
Выходная мощность: 3 Вт*
* – зависит от цепи согласования с антенной;
** – зависит от перекрытия частот гетеродином.
При необходимости этот трансивер можно переделать и на другие диапазоны. На ВЧ диапазонах следует обратить особое внимание на качество и стабильность гетеродина и смесителя
В режиме приема сигнал с антенны через ФНЧ на L2, L3, C3, C6, C8, C9 поступает на смеситель на полевых транзисторах (отсюда и название трансивера) VT3, VT5. Переходы исток-сток транзисторов включены параллельно, а на затворы через трансформатор T1 подается противофазное напряжение гетеродина. За один
период гетеродинного напряжения проводимость транзисторов изменяется дважды. При этом происходит преобразование сигнала: F = Fsig ± 2Fosc.
Гетеродин работает на частоте в 2 раза ниже принимаемой. Как и в случае со смесителями на встречно-параллельных диодах, это выгодно по нескольким причинам: гетеродин с низкой рабочей частотой имеет меньший «уход» частоты, а его гармоники подавляются входным фильтром. Низкочастотный ФНЧ L4, C11, C12 выделяет звуковой сигнал, который усиливается двухкаскадным УНЧ на транзисторах с высоким коэффициентом передачи тока. В качестве наушников можно использовать высокоомные телефоны или низкоомную гарнитуру с согласующим трансформатором (рис. 1).
Гетеродин выполнен по классической схеме Хартли на транзисторе VT1 и особенностей не имеет. Буферный каскад (VT2) служит для развязки гетеродина.
Выбор для смесителя мощных полевых транзисторов RD15HVF1,
предназначенных для ВЧ и СВЧ усилителей, продиктован исключительно их хорошими параметрами и доступностью. Имея малую емкость затвора, они незначительно нагружают гетеродин, что повышает его стабильность. Переходы транзисторов RD14HVF1 начинают проводить при напряжении на затвор-исток +3…4 В. В режиме приема истоки транзисторов VT3, VT5 по постоянному току отключены от «земли» через закрытый переход управляющего транзистора VT4, но замкнуты по переменному току через конденсатор C11. При этом полевые транзисторы VT3, VT5 ведут себя как управляемые сопротивления и обладают
высокой линейностью.
В режиме передачи при нажатом ключе S1 открывается управляющий транзистор VT4, который замыкает на «землю»
низкочастотный тракт трансивера и пропускает через себя истоковые токи смесителя значительной величины. Через
трансформатор T2 на смеситель, который теперь играет роль усилителя-умножителя, поступает напряжение питания. А через конденсатор C9 сигнал передатчика поступает на согласующий
чтобы согласовать низкое выходное сопротивление полевых транзисторов с сопротивлением антенны. При монтаже ВЧ транзисторов RD15HVF1 следует минимизировать длину соединительных проводников, предусмотреть экранирование. Это поможет избежать самовозбуждения на ВЧ, а также снизит уровень побочных излучений. Транзисторы VT1, VT2 можно заменить другими маломощными полевыми ВЧ транзисторами с небольшим напряжением отсечки. Вместо ВЧ транзисторов VT3 и VT5 можно использовать другие полевые транзисторы с как можно меньшей
емкостью затвора, например BS170. Если применить широко распространенный «полевик» IRF510, то из-за значительной емкости затвора, буферный каскад гетеродина на VT2 будет сильно нагружен, и напряжения на трансформаторе T1 окажется недостаточно для работы смесителя. В этом случае придется добавить в гетеродин еще один каскад усиления. Вместо управляющего транзистора VT4 можно использовать мощный
переключающий «полевик» другого типа, например IRF630. Транзисторы УНЧ VT6, VT7 следует подобрать по максимуму коэффициента передачи тока h21э (он должен быть не менее 800).
Катушки индуктивности можно намотать на имеющихся каркасах диаметром не менее 6 мм. Конкретные значения индуктивностей подбираются при согласовании ВЧ цепи. Трансформаторы T1 и T2 наматывают на тороидальных сердечниках с проницаемостью 1000…2000 сложенным втрое толстым проводом в изоляции
(например, годится жила от кабеля UTP, применяемого для прокладки компьютерных сетей). Обмотка содержит 5…8 витков. Средний вывод симметричной обмотки трансформатора T1 получается соединением начала одной обмотки с концом другой. Все три обмотки трансформатора T2 соединяются аналогично. В качестве согласующего НЧ трансформатора можно
использовать трансформатор из «радиоточки» или от старого радиоприемника.
Питать трансивер лучше от аккумулятора, тогда возможный фон переменного тока не будет мешать приему.
Наладка трансивера сводится к установке режима работы УНЧ резистором R7, при этом напряжение на коллекторе VT7 должно быть близким к половине напряжения питания. Подстройкой сердечника катушки L1 «вгоняют» гетеродин в нужный диапазон. При нормальной работе, ВЧ напряжение на затворах VT3, VT5
должно достигать 4…5 В на пиках. Подключив вместо антенны ее эквивалент, и нажав на ключ, подстраивают выходной ФНЧ, добиваясь максимальной мощности на эквиваленте антенны Действующее значение напряжения (Vrms) равно 12.1 В, что при
нагрузке 50 Ом соответствует почти трем ваттам (3 Вт). Улучшив согласование можно повысить КПД и даже получить QRP
трансивер! (два транзистора RD15HVF1 способны «отдать» в
антенну до 36 Вт!). В процессе разработки и наладки этого трансивера у меня случился один веселый казус: когда еще на макете не был спаян УНЧ, я подключил к ФНЧ L4, C11, C12
21наушники, а к антенному разъему – укороченный вертикал на 80м, и глубокой ночью, когда все спят, в тихой комнате из наушников услышал сигналы любительских телеграфных радиостанций! Если прислушаться, можно было распознать и далекие грозовые разряды, и очень слабенький фоновый шум
помех. И все это даже без УНЧ! Получилось этакое «детекторное прямое преобразование». Дмитрий Горох UR4MCK
