Каждому предприятию или организации необходим план эвакуации при пожаре – это обязательные требования ГОСТов Р.12.2.143-2009, Р 12.2.143-2009, СП 3.13130.2009 и 59.13330.2012, и аналогичных законодательных актов и противопожарных нормативов. Любой план эвакуации при пожаре необходимо утвердить, и сделать это может начальник пожарной охраны населенного пункта.
Грамотный план эвакуации людей рекомендуется заказывать в специализированной компании, чтобы избежать ошибок при самостоятельном его составлении. Но даже в этом случае вы должны предоставить специалистам эскиз или чертеж плана объекта со всеми подробностями, где отмечаются точки установки телефонов, расположения огнетушителей и другого оборудования для пожаротушения, аварийные и стандартные входы, выходы, и т.д.
Самостоятельно составленная схема здания должна постоянно обновляться с учетом перепланировки, перестановки мебели или оборудования, перепрофилирования помещений под другие нужды, количества человек на объекте.
Начиная с 2017 года, план эвакуации людей при пожаре обязан выполнять требования Государственного стандарта Р 12.2.143-2009. Его полный вариант реализуется на базе фотолюминисцентных веществ (информация светится в темноте), и состоит из текстовых и графических данных.
План призван ознакомить заходящих посетителей с реально работающими маршрутами и способами эвакуации, с размещением выходов при ЧС, с местонахождением минимально необходимых средств тушения пожара на щите – это гидранты, краны с водой, огнетушители, топоры, багры, песок, средства для оказания медпомощи – аптечки, ГДЗК, респираторы и противогазы, средства связи для вызова скорой помощи и пожарников.
Инструкцию в виде чертежа или эскиза размещают так, чтобы его было видно издалека, высота размещение – не ниже 1,8 метра. Первые и обязательные требования – план должен быть закреплен на входе в помещение или в здание, крепят его на ближайшей к двери стене или других элементах архитектуры, например, на колонне. На плане место его нахождения сопровождают подписью «Вы находитесь здесь» и маркером, и в этом месте и должен размещаться документ. Сколько необходимо таких чертежей, где их размещать – руководитель организации решает сам, требования ГОСТ должны быть соблюдены.
Таблица расшифровки символов и обозначений на эвакуационном плане:
 | Открытый выход (дверь) на улицу или на лестницу |
 | Аварийный выход – пожарный люк, выход на лестницу, ведущую на улицу |
| Место размещения огнетушителя | |
| Пожарный кран или гидрант | |
| Кнопка извещения о пожаре | |
 | Электрический щит |
| Пожарный шкаф, щит | |
| Аварийная телефонная связь | |
| Аптечка |
Стандартные требования к графической составляющей – наличие планировки объекта по этажам или секциям, в которой должны указываться:
Стандартные требования к текстовой составляющей:
Текстовая составляющая плана эвакуации в Москве или других городах должна включать в себя документацию, рекомендующую действия в условиях ЧС, сопровождаемую наглядными обозначениями и общепринятыми символами.
Правильно составленный план и схема – пример
Согласно приказа № 360 от 20.11.2013 г. (п. №32) Минсвязи, чтобы обеспечить доступ пользователей качественной телефонной связью при наборе номеров аварийных и спасательных служб во всех регионах РФ, установлен единый номер вызова 112. 101 – вызов пожарников, 102 – вызов полиции, 103 – вызов скорой помощи, 104 вызов службы газа.
После 2017 года в Российской Федерации (во всех ее регионах) службы спасения и аварийные службы нельзя вызвать по привычным двухзначным телефонным номерам «01», «02», «03», «04». Это связано с новыми стандартами и требованиями Международного Союза электросвязи и общей унификаций стандартов национальных префиксов в разных государствах.
Кроме всех вышеперечисленных требований, в каждой компании (государственной или частной) необходимо регулярно (1 раз в год или чаще) организовывать курсы по обучению действиям работников при возгораниях. Каждое практическое занятие по эвакуации людей должно фиксироваться хронометром – для этого нужно вести журнал по отработке действий при эвакуации, в котором будут отражены дата учений и данные ответственного работника.
Начальник учреждения и органа ФСИН России обязан:
...
организовывать разработку инструкций о мерах по обеспечению пожарной безопасности на территории и объектах учреждения, о действиях персонала учреждения и осужденных на случай возникновения пожара, а также планов их эвакуации в случае возникновения пожара . Предусмотреть систему (установку) оповещения людей о пожаре. Указанные документы должны быть наглядно оформлены и вывешены на этажах и в помещениях объектов учреждения с учетом особенностей режимов содержания осужденных;
...
Пункт 3.1.2.
Для всех административных, производственных, жилых, складских зданий и сооружений должны быть разработаны и вывешены на видных местах планы (схемы) эвакуации людей в случае возникновения пожара и инструкции о мерах пожарной безопасности (требования к составлению инструкций и планов эвакуации изложены в Приложениях 1, 2 настоящих Правил).
Приложение 2.
1. Во всех учреждениях и органах ФСИН России администрацией должны быть разработаны планы эвакуации людей и материальных ценностей на случай возникновения пожара. Оформление планов эвакуации должно выполняться в соответствии с требованиями ГОСТ Р 12.2.143-2002.
2. Планы эвакуации подразделяются на этажные, секционные, локальные и сводные (общие).
Этажные планы эвакуации разрабатываются для этажа в целом.
Секционные планы разрабатываются, если:
Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, следует включать в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.
Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.
Локальные планы эвакуации следует разрабатывать для отдельных помещений.
3. На каждое здание, сооружение или секцию разрабатывается самостоятельный план эвакуации.
4. Планы эвакуации должны состоять из графической и текстовой частей.
Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
Цветографические изображения знаков безопасности на планах эвакуации должно соответствовать требованиям ГОСТ Р 12.4.026-2001.
Знаки безопасности могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями.
Высота знаков безопасности и символов на плане эвакуации должны быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.
При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные обозначения по ГОСТ 28130-89.
Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.
На этажных планах эвакуации в графической части должен быть указан номер этажа.
В текстовой части планов эвакуации по каждому варианту следует отражать:
Текстовая часть планов эвакуации должна содержать инструкции о действиях и условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и знаками пожарной безопасности.
5. Размеры планов эвакуации выбирают не менее:
Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных выходов.
6. Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения.
7. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.
8. Планы эвакуации следует выполнить на основе фотолюминесцентных материалов.
Допускается использовать для выполнения планов эвакуации несветящиеся материалы, которые должны соответствовать требованиям ГОСТ Р 12.4.026-2001, установленным к несветящимся материалам.
9. Фон плана эвакуации должен быть:
Желтовато-белым или белым - для фотолюминесцентных материалов;
Белым - для несветящихся материалов.
10. Надписи и графические изображения на плане эвакуации (кроме знаков безопасности) должны быть черного цвета независимо от фона.
Шрифт надписей на плане эвакуации - по ГОСТ Р 12.4.026-2001. Высота шрифта - не менее 5 мм.
11. План эвакуации (графическая и текстовая части) должен быть наглядно оформлен и вывешен на этаже или в помещении в строгом соответствии с местом размещения, указанным на самом плане эвакуации, с учетом особенностей режимов содержания осужденных.
12. В складах, кроме планов эвакуации, следует предусматривать схемы размещения взрыво- и пожароопасных, химических, токсичных веществ и материалов, а также иметь списки этих веществ и материалов с указанием их наименований, свойств и количества.
13. Планы эвакуации разрабатываются администрацией учреждений и органов ФСИН России, согласовываются с руководством органов управления или подразделений ВПО и утверждаются начальниками учреждений или органов ФСИН России.
14. Отработка планов эвакуации осуществляется не реже двух раз в год. Результаты оформляются актом с указанием места и времени проведения, а также оценкой действий администрации при проведении данного мероприятия.
15. При проведении работ по реконструкции или перепланировке здания, сооружения, объекта следует внести соответствующие изменения в план эвакуации.
16. Примеры выполнения планов и текстовой части приведены на рисунках 1 - 3 (здесь и далее рисунки не приводятся).
Рады предложить Вам быструю разработку и изготовление планов эвакуации согласно последним требованиям законодательства. Наши планы разрабатываются согласоно ГОСТ Р 12.2.143-2009, ГОСТ Р 12.4.026-2001.
Также учитываются необходимые требования, установленные п.7 ППР в РФ №390 , который гласит "… в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей при пожаре ".
В соответствии с п 4.5.1 ГОСТ Р 12.2.143-2009 :
"Планы эвакуации разрабатываются организацией, имеющей специальное разрешение на осуществление данной деятельности, утверждаются руководителем организации и являются основанием для их воспроизведения в фотолюминесцентном исполнении. Планы эвакуации в фотолюминесцентном исполнении вывешиваются на видных местах в соответствии с местом расположения, указанном на плане ".
При изготовлении планов-схем эвакуации применяется высокотехнологичная фотолюминесцентная бумага с высокой интенсивностью и продолжительностью свечения. На все применяемые нами материалы, имеются сертификаты соответствия.
После выполнения работ у Вас на руках будут:
Планы эвакуации обычно требуются следующих размеров:
Фотолюминесцентный план эвакуации А3 (300х400 мм.);
Фотолюминесцентный план эвакуации А2 (400х600 мм.).
Размеры планов эвакуации выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:
400 х 600 мм. - для этажных и секционных планов эвакуации;
300 х 400 мм. - для локальных планов эвакуации.
То есть план эвакуации для этажа в целом или части этажа согласно ГОСТ Р 12.2.143-2009 не может быть выполнен в формате А3. Формат А3 допустим только для локальных планов эвакуации. Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.
Необходимое количество планов
В ГОСТ Р 12.2.143-2009 и других нормативных документах по пожарной безопасности нет определённых норм по количеству планов на единицу площади.
Часто пожарные рекомендуют ориентироваться по количеству эвакуационных выходов из здания (с этажа).
Место расположения планов
Устоявшийся подход в этом вопросе – размещение планов эвакуации вблизи эвакуационных выходов из здания (с этажа).
Также хорошим местом являются места общего пользования – лифтовые холлы, зоны рецепции, где люди имеют возможность в процессе ожидания, ознакомиться с планами.
Ещё один популярный подход – размещение планов эвакуации над шкафами с пожарными кранами и огнетушителями.
Наши схемы эвакуации могут быть оформлены в алюминиевой или пластиковой рамке, также можем предложить специальный пластиковый карман из ПВХ на самоклеящейся основе.
Для изготовления плана эвакуации, вы можете прислать нам любую планировку, либо план БТИ и указать в каких местах располагаются: огнетушители, пожарные краны, аптечки, телефоны, электрощитовые, основные и запасные выходы.
План эвакуации завода должен быть обязательно составлен с учетом действующего законодательства и всех нормативно-правовых документов. В этой схеме четко и понятно указывают алгоритм действий рабочих и служащих в случае пожара. Особыми знаками указывают направление движения, входы и выходы.
На каждом предприятии в определенных местах вывешивают планы, по которым люди ориентируются во время бедствия. Это сделано с целью уменьшения количества жертв и пострадавших при пожаре. Во время чрезвычайного случая воспламенения и распространения огня по зданию, служащие должны сориентироваться по плану и группами направиться к определенному выходу. Это обезопасит общую массу работников от паники и столпотворения в дверях.
Кроме этого, на схеме указаны ближайшие места хранения инвентаря для тушения пожара, средств оповещения о трагедии. Для того чтобы человек не мешкал, а делал все действия четко и быстро, не теряя драгоценные минуты, план описывает правильную последовательность действий. Это поможет локализовать проблему и быстро ее устранить (при возможности).

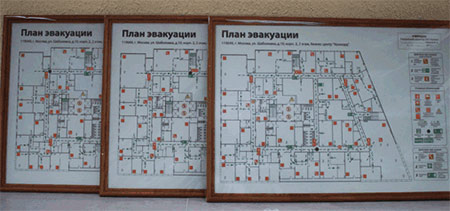

Так выглядят таблички с планом эвакуации завода при пожаре
Любая помощь, которая будет оказана своевременно, сможет не только уберечь жизни людей, но и спасти здание от значительных разрушений. Для каждого цеха нужно разработать свой индивидуальный план. Ведь у каждого предприятия планировка помещений абсолютно разная. Если организация огромная, состоит из нескольких сооружений, план эвакуации следует оформить для каждого из них. Если здание имеет несколько этажей, такая схема должна быть на каждом этаже. Но общий вид плана должен быть понятным всем и читабельным.
Такая разновидность плана составляется для этажа площадью 24 м². Если же этого сделать не удается, от поэтажного плана следует отказаться, а разместить лишь общую схему эвакуации с подробным пояснением.
Если же общая площадь помещения больше 1000 м², эвакуационные пути слишком длинные, а на входах есть турникеты или двери со сложным механизмом, руководитель предприятия должен позаботиться о секционной схеме.

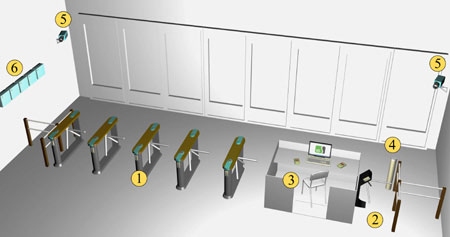

Схема турникетов на заводе
Также учитывают несколько выходов, которые отделили перегородкой или стеной от других секций этого этажа. В итоге выходит сводный документ эвакуации с локальными схемами отдельных частей здания.
Для каждого цеха предприятия должностное лицо формирует , коридоров и других служебных комнат, в которых работают или находятся люди. В документе с помощью условных значков необходимо указать: инструментарий первой медицинской помощи, аварийные средства связи с внешним миром, двери, а также аварийные выходы. Обязательно указывают месторасположение средств для тушения пожара.
Более подробно ознакомиться с требованиями к этому документу можно в ГОСТ 12,2143-2009. В 2012 году содержание документа несколько изменили и дополнили.
По правилам план эвакуации нужно составить в 2 экземплярах, один из которых всегда находится у дежурного. Это сделано для того, чтобы службу, которая будет ликвидировать пожар, можно было быстрее ввести в курс дела, показав схему сооружения.
Важно! Если в цехе или любом другом помещении производили реконструкцию или перепланировку, эти изменения обязательно нужно внести в сводный план.
Читайте также
Где заказать план эвакуации
Любой план эвакуации при пожаре на предприятии условно разделяют на 2 части: текстовая и графическая. Они взаимно дополняют информацию, которая в них показана. В текстовой половине указывают:
Графическая часть документа содержит такую информацию:
Все условные обозначения на плане должны быть точно и ясно расшифрованы ниже.
Таблица условных обозначений на плане эвакуации
Все графические символы могут быть окрашены в определенные цвета, об этом можно узнать в соответствующем ГОСТе Р 12.4.026. Оговаривается и высота символов (8-15 мм). Все символы на одном листе бумаги должны быть выполнены в едином стиле и размере.
Путь перемещения разрешено изображать сплошной зеленой линией, на конце которой должна быть стрелка, указывающая направление движения. Все стрелки должны вести человека к основным эвакуационным выходам. Если же путь перемещения идет к аварийному варианту эвакуационного выхода, то этот графический элемент выполняют в виде зеленого штриха со стрелкой.
Существует много документов и нормативно-правовых актов с точными требованиями к этому важному документу. Вот некоторые из них:
По правилам этих документов, должностное лицо обеспечивает цех, в котором работают его люди, такими схемами. Этот документ используют не только в случае чрезвычайной ситуации, но и во время обучения наемных работников. Поэтому в каждом коллективе периодически проводят инструктаж по технике безопасности и алгоритму поведения во время пожара.
Важная особенность! Для многоэтажного сооружения принято составлять этажные планы эвакуации, причем в каждой схеме проставляется номер этажа.
Все эвакуационные планы должны быть выполнены на белом или желтоватом фоне на фотолюминесцентном материале. Все надписи делают черного цвета, исключением являются символы и знаки безопасности. Схема должна вывешиваться на стенах в строго установленном месте. Такие места должны быть обозначены в сводном документе.

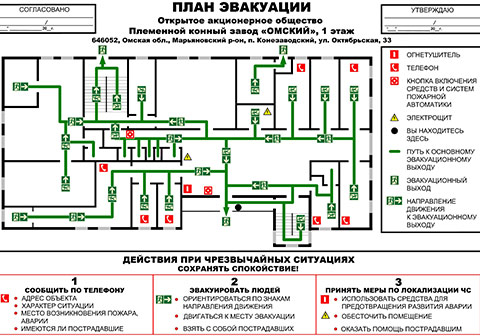

Так выглядит схема эвакуации при пожаре
В цехах предприятий, деятельность которых связана с химическими веществами, включение аварийной вентиляции является главным действием. Это нужно сделать, чтобы пожар не смог распространиться по всей территории. Но в больших помещениях есть некоторые особенности включения аварийной системы вентилирования.
Во избежание взрыва или загазованности эвакуационных путей включение вентиляции проводится точно по рекомендациям плана. Иначе служащий может спровоцировать еще большую проблему.
Если на предприятии в гаражах или на стоянках есть техника, план эвакуации проигрывают по громкоговорителю 1 раз в квартал. Поэтому все системы оповещения, связи и должны находиться в исправном состоянии. Если у предприятия на балансе больше 25 автомашин, в гараже должно быть организовано ночное дежурство шоферов, а также в выходные и праздничные дни.

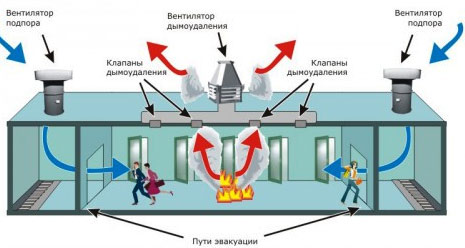

Схема работы аварийной системы вентилирования при пожаре
Всегда выделяют место, где будут храниться запасные связки ключей ото всех автомобилей. В мастерских, складских помещениях и цехах обязательно вывешивают табличку с фамилией и должностью человека, который отвечает за пожарную безопасность на территории данного сооружения. При наличии подвального помещения план эвакуации вывешивают возле входа с наружной стороны. В схеме подвала обязательно указывают пути перемещения, оборудование, которое там установлено. А вот горючие жидкости и химикаты в таких подвальных помещениях хранить строго запрещено.
Все планы должны соответствовать действительности. Руководитель предприятия обязательно согласует документ с органами государственного пожарного надзора и поставит свою подпись.
