Данный пакет программ официально называется "TEPLOOV", больше известный среди специалистов как "Поток"
и включает в себя следующие модули:ПОТОК - Программа для расчёта систем отопления, охлаждения теплоснабжения калориферов и оборудования
Программа ПОТОК предназначена для выполнения теплогидравлического расчета 1-2 трубных, коллекторных (плинтусных, лучевых) систем теплохолодоснабжения или центрального водяного отопления теплоносителем - вода или раствор, с постоянным или скользящим перепадом температур (в случае присоединения потребителей по однотрубной системе) в зданиях любого назначения с централизованным или раздельным теплоучётом. Тёпло/холод передаётся в помещения местными нагревательными приборами, калориферами, фэнкойлами, с организованным и не организованным учётом тепла в системе. Сложные по конфигурации системы (однотрубные, бифилярные и двухтрубные стояки и пр.) можно
разделять на отдельные расчётные блоки с последующим автоматическим объединением с целью гидравлической увязки и получения общей спецификации оборудования.VSV - программа для аэродинамического расчета систем вентиляции, аспирации и пневмотранспорта.
Программа предназначена для аэродинамического расчёта систем вентиляции, аспирации и пневмотранспорта.
Системы вентиляции рассчитываются - приточные, вытяжные. Воздуховоды - круглые, прямоугольные. Системы аспирации и пневмотранспорта - вытяжные с круглыми воздуховодами. По конфигурации - разветвлённые (или коллекторные {паукообразные}) с одним или двумя вентиляторами.
Допускается проектировать расчетный участок из разных материалов, типов воздуховодов и т. п. Для этого предусмотрено описание участка системы несколькими под участками с использованием общего номера участка. Напор вентилятора определяется расчётом или задаётся. Увязка систем производится плоскими или конусными шайбами (диафрагмами) или расходами воздуха.RTI - Программа для расчёта потерь тепла и инфильтрации помещениями зданий.
Программа предназначена для определения потерь тепла зданиями и сооружениями различного назначения с учетом потерь тепла на инфильтрацию. Программа имеет накопитель климатических данных места застройки, вспомогательную информацию о параметрах воздуха в зависимости от климатических данных, автоматическое определение площадей зон пола на грунте с учётом/без утепляющего слоя.
Расчетом определяются основные потери тепла и потери тепла на инфильтрацию через ограждающие конструкции; потери тепла по помещениям; потери тепла помещениями здания с расчётными нагрузками для проектирования отопления; коэффициенты теплопередачи и толщины утепляющего слоя, температура на поверхности слоёв конструкций и в углах помещений, температуры точки росы, потери тепла по укрупнённым показателям (по формуле Ермолаева).KALOR - программа для расчёта калориферов и воздухонагревателей, подбор типовых приточных камер, секций орошения.
Программа предназначена для подбора индивидуальных калориферных установок, обеспечивающих подогрев заданного количества воздуха на требуемый перепад температур для: секций подогрева приточных камер; воздушно-тепловых завес; пропарочных камер.
Программа имеет накопитель климатических данных места застройки, вспомогательную информацию о параметрах воздуха в зависимости от климатических данных. Компоновка установки производится программно из набора предлагаемых компоновок, или конструируется пользователем.BOLER - программа для тепловых расчетов бойлерных установок.
Программа предназначена для выполнения тепловых расчётов бойлерных установок, состоящих из скоростных водо-водяных односекционных теплообменников, пароводяных, двухходовых и четырех ходовых ПП1 и ПП2.
Основные функции:
Расчет бойлерных установок для следующих схем:
параллельные схемы;
пароводяного теплообменника;
пароводяной бойлерной установки, состоящей из соединенных последовательно пароводяного (охладителя конденсата) теплообменников;
двухступенчатой, последовательной схемы;
двухступенчатой смешанной схемы;
двухступенчатой смешанной схемы с ограничением максимального расхода сетевой воды на ввод, водонагревателей скоростных кожухотрубных с блоком опорных перегородок (по ГОСТ 27590-88 Е).STOL - программа для расчёта воздухообмена предприятий общественного питания, расчёт, подбор и анализ работы кондиционера.
Программа предназначена для определения параметров приточного воздуха, составления воздушного баланса в основном для горячего цеха предприятий общественного питания (столовых, кафе, ресторанов и т. п.) с учетом установленного модулированного и/или иного оборудования
в горячем цехе, на линии раздачи.VIBROS - Программа для расчёта выбросов котельной трубой.В раздачу включены две версии модуля "Поток" - от 21.04.2005 (папка "Potok v6") и от 23.10.2005 (папка "Potok v6.2 (23.10.2005)").
Если вы ставите версию от 21.04.2005, то все делаете по инструкции в корне (работает 100%).
Если вы ставите версию от 23.10.2005, то применяете файл Attention hasp_v
6.2.reg
Экономичность теплового комфорта в доме обеспечивают расчет гидравлики, её качественный монтаж и правильная эксплуатация. Главные компоненты отопительной системы — источник тепла (котёл), тепловая магистраль (трубы) и приборы теплоотдачи (радиаторы). Для эффективного теплоснабжения необходимо сохранить первоначальные параметры системы при любых нагрузках независимо от времени года.
Перед началом
гидравлических расчётов выполняют:
Если водяное отопление признаётся оптимальным вариантом, выполняется гидравлический расчёт.
Для расчёта гидравлики с помощью программ требуется знакомство с теорией и законами сопротивления. Если приведенные ниже формулы покажутся вам сложными для понимания, можно выбрать параметры, которые мы предлагаем в каждой из программ.
Расчёты проводились в программе Excel. Готовый результат можно посмотреть в конце инструкции.
В этой статье:
Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:
Согласно полученным данным осуществляют подбор насосов .
Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя ().
Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).
Комплексные задачи — минимизация расходов :
Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений
Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:
Два первых метода используются при неизменном перепаде температуры в сети.
Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.
Нам потребуются данные теплового расчёта помещений и аксонометрической схемы.
Вынесите данные в эту таблицу:
В качестве исходных данных используются экономически обоснованные результаты теплового расчёта:
1а. Оптимальная разница между горячим (tг) и охлаждённым(tо) теплоносителем для двухтрубной системы – 20º
1б. Расход теплоносителя G, кг/час — для системы.
2. Оптимальная скорость движения теплоносителя – ν 0,3-0,7 м/с.
Чем меньше внутренний диаметр труб — тем выше скорость. Достигая отметки 0,6 м/с, движение воды начинает сопровождаться шумом в системе.
3. Расчётная скорость теплопотока – Q, Вт.
Выражает количество тепла (W, Дж), переданного в секунду (единицу времени τ):
Формула для расчёта скорости теплопотока
4. Расчетная плотность воды: ρ = 971,8 кг/м3 при tср = 80 °С
5. Параметры участков:
| Участок | Длина участка, м | Число приборов N, шт |
|---|---|---|
| 1 - 2 | 1.78 | 1 |
| 2 - 3 | 2.60 | 1 |
| 3 - 4 | 2.80 | 2 |
| 4 - 5 | 2.80 | 2 |
| 5 - 6 | 2.80 | 4 |
| 6 - 7 | 2.80 | |
| 7 - 8 | 2.20 | |
| 8 - 9 | 6.10 | 1 |
| 9 - 10 | 0.5 | 1 |
| 10 - 11 | 0.5 | 1 |
| 11 - 12 | 0.2 | 1 |
| 12 - 13 | 0.1 | 1 |
| 13 - 14 | 0.3 | 1 |
| 14 - 15 | 1.00 | 1 |
Расшифровка сокращений:
- зависимость скорости движения воды — ν, с
- теплового потока — Q, Вт
- расхода воды G, кг/час от внутреннего диаметра труб
| Ø 8 | Ø 10 | Ø 12 | Ø 15 | Ø 20 | Ø 25 | Ø 50 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ν | Q | G | v | Q | G | v | Q | G | v | Q | G | v | Q | G | v | Q | G | v | Q | G |
| 0.3 | 1226 | 53 | 0.3 | 1916 | 82 | 0.3 | 2759 | 119 | 0.3 | 4311 | 185 | 0.3 | 7664 | 330 | 0.3 | 11975 | 515 | 0.3 | 47901 | 2060 |
| 0.4 | 1635 | 70 | 0.4 | 2555 | 110 | 0.4 | 3679 | 158 | 0.4 | 5748 | 247 | 0.4 | 10219 | 439 | 0.4 | 15967 | 687 | 0.4 | 63968 | 2746 |
| 0.5 | 2044 | 88 | 0.5 | 3193 | 137 | 0.5 | 4598 | 198 | 0.5 | 7185 | 309 | 0.5 | 12774 | 549 | 0.5 | 19959 | 858 | 0.5 | 79835 | 3433 |
| 0.6 | 2453 | 105 | 0.6 | 3832 | 165 | 0.6 | 5518 | 237 | 0.6 | 8622 | 371 | 0.6 | 15328 | 659 | 0.6 | 23950 | 1030 | 0.6 | 95802 | 4120 |
| 0.7 | 2861 | 123 | 0.7 | 4471 | 192 | 0.7 | 6438 | 277 | 0.7 | 10059 | 433 | 0.7 | 17883 | 769 | 0.7 | 27942 | 1207 | 0.7 | 111768 | 4806 |
Задача : подобрать диаметр трубы для отопления гостиной площадью 18 м², высота потолка 2,7 м.
Данные проекта:
Среднестатистические данные:
Расчёт :
Находим в таблице наиболее близкое значения Q:
Получаем интервал внутреннего диаметра: 8-10 мм.
Участок: 3-4.
Длина участка: 2.8 метров.
Чтобы определиться с материалом труб, необходимо сравнить показатели их гидравлического сопротивления на всех участках отопительной системы.
Факторы возникновения сопротивления:
Трубы для отопления
Расчетным участком является труба постоянного диаметра с неизменным расходом воды, соответствующим проектному тепловому балансу помещения.
Для определения потерь берутся данные с учётом сопротивления в регулирующей арматуре:
Для материалов со сходными значениями kэ производители предоставляют значение удельных потерь давления R, Па/м по всему сортаменту труб.
Чтобы самостоятельно определить удельные потери на трение/R, Па/м, достаточно знать наружный d трубы, толщину стенки/dн×δ, мм и скорость подачи воды/W, м/с (или расход воды/G, кг/ч).
Для поиска гидросопротивления/ΔP в одном участке сети подставляем данные в формулу Дарси-Вейсбаха:
Для стальных и полимерных труб (из , полиэтилена, стекловолокна и т.д.) коэффициент трения/ λ наиболее точно вычисляется по формуле Альтшуля:
Re — число Рейнольдса, находится по упрощённой формуле (Re=v*d/ν) или с помощью онлайн-калькулятора:
Для балансировки перепадов давления понадобится запорная и регулирующая арматура.
Исходные данные:
Задача : выровнять гидравлические потери в сети.
В гидравлическом расчёте для каждого клапана задаются установочные характеристики (крепление, перепад давления, пропускная способность). По характеристикам сопротивления определяют коэффициенты затекания в каждый стояк и далее — в каждый прибор.
Фрагмент заводских характеристик поворотного затвора
Выберем для вычислений метод характеристик сопротивления S,Па/(кг/ч)².
Потери давления/∆P, Па
прямо пропорциональны квадрату расхода воды по участку/G, кг/ч:
В физическом смысле S — это потери давления на 1 кг/ч теплоносителя:
где:
Удельным считается динамическое давление, возникающее при массовом расходе 1 кг/ч теплоносителя в трубе заданного диаметра (информация предоставляется производителем).
Σξ — слагаемое коэффициентов по местным сопротивлениям в участке.
Приведенный коэффициент:
Он суммирует все местные сопротивления:
С величиной:
которая соответствует коэффициенту местного сопротивления с учётом потерь от гидравлического трения.
Гидравлическое сопротивление в главном циркуляционном кольце представлено суммой потерь его элементов:
Сумма величин даёт нам гидравлическое сопротивление системы/ΔPсо:
Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.
Самой популярной является Excel.
Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.
Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.
Особенности программ:
Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.
Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.
Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.
| Ячейка | Значение, обозначение, единица выражения | |
|---|---|---|
| D4 | 45,000 | Расход воды G в т/час |
| D5 | 95,0 | Температура на входе tвх в °C |
| D6 | 70,0 | Температура на выходе tвых в °C |
| D7 | 100,0 | Внутренний диаметр d, мм |
| D8 | 100,000 | Длина, L в м |
| D9 | 1,000 | Эквивалентная шероховатость труб ∆ в мм |
| D10 | 1,89 | Сумма коэф. местных сопротивлений - Σ(ξ) |
Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.
| Ячейка | Алгоритм | Формула | Значение результата | |
|---|---|---|---|---|
| D12 | !ERROR! D5 does not contain a number or expression | tср=(tвх+tвых)/2 | 82,5 | Средняя температура воды tср в °C |
| D13 | n=0,0178/(1+0,0337*tср+0,000221*tср2) | 0,003368 | Кинематический коэф. вязкости воды - n, cм2/с при tср | |
| D14 | !ERROR! D12 does not contain a number or expression | ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000 | 0,970 | Средняя плотность воды ρ,т/м3 при tср |
| D15 | G’=G*1000/(ρ*60) | 773,024 | Расход воды G’, л/мин | |
| D16 | !ERROR! D4 does not contain a number or expression | v=4*G:(ρ*π*(d:1000)2*3600) | 1,640 | Скорость воды v, м/с |
| D17 | !ERROR! D16 does not contain a number or expression | Re=v*d*10/n | 487001,4 | Число Рейнольдса Re |
| D18 | !ERROR! Cell D17 does not exist | λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000 | 0,035 | Коэффициент гидравлического трения λ |
| D19 | !ERROR! Cell D18 does not exist | R=λ*v2*ρ*100/(2*9,81*d) | 0,004645 | Удельные потери давления на трение R, кг/(см2*м) |
| D20 | !ERROR! Cell D19 does not exist | dPтр=R*L | 0,464485 | Потери давления на трение dPтр, кг/см2 |
| D21 | dPтр=dPтр*9,81*10000 | 45565,9 | и Па соответственно D20 |
|
| D22 | !ERROR! D10 does not contain a number or expression | dPмс=Σ(ξ)*v2*ρ/(2*9,81*10) | 0,025150 | Потери давления в местных сопротивлениях dPмс в кг/см2 |
| D23 | !ERROR! Cell D22 does not exist | dPтр=dPмс*9,81*10000 | 2467,2 | и Па соответственно D22 |
| D24 | !ERROR! Cell D20 does not exist | dP=dPтр+dPмс | 0,489634 | Расчетные потери давления dP, кг/см2 |
| D25 | !ERROR! Cell D24 does not exist | dP=dP*9,81*10000 | 48033,1 | и Па соответственно D24 |
| D26 | !ERROR! Cell D25 does not exist | S=dP/G2 | 23,720 | Характеристика сопротивления S, Па/(т/ч)2 |
Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

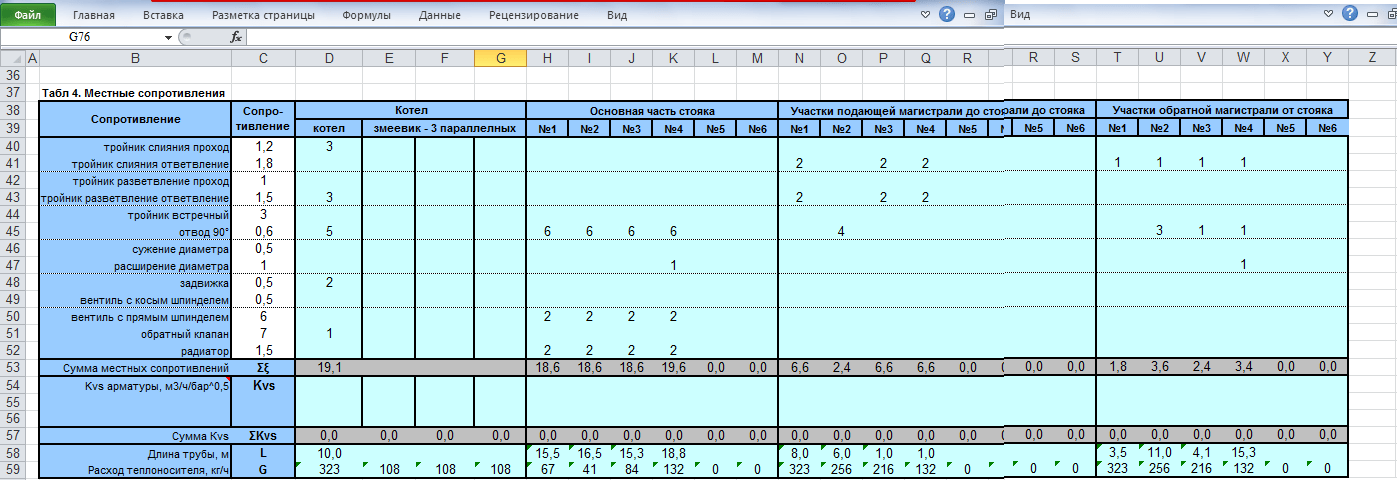

Результаты в таблице Эксель
Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.
Исходные данные:
Таблица результатов расчёта местных сопротивлений
Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.
/ Oventrop CO - программа для расчета систем отопления
Программа Oventrop CO предназначена для графической помощи при проектировании новых одно - и двухтрубных систем центрального отопления, регулировании существующих систем (например, в утепленных зданиях), а также при проектировании сети трубопроводов в системах охлаждения с возможностью применения гликоля как холодоносителя.
Расчеты систем могут быть выполнены в следующих вариантах:
1. проектирование новых систем на основе подбора трубопроводов, отопительных приборов, арматуры и предварительных настроек;
2. регулирование существующих систем на основе подбора мощности имеющихся отопительных приборов для нужд отапливаемых помещений;
3. проектирование новых фрагментов оборудования систем и регулирование имеющихся фрагментов. Это объединение двух предыдущих вариантов.
Во всех вариантах расчетов программа подбирает настройки арматуры с предварительной регулировкой.
Система центрального отопления должна осуществляться при следующих условиях:
- система с принудительной подачей (с помощью насоса),
- двухтрубная или однотрубная система трубопроводов
- теплоносителем или холодоносителем может быть вода, или водный раствор гликоля этиленового или пропиленового
- разводка нижняя, верхняя либо смешанная,
- отопительные приборы конвекционные,
- подпольные отопительные контуры (подпольное отопление).
- автоматические воздуховыпускные вентили (не может быть сети стравливающей воздух),
- обычные либо термостатические вентили для отопительных приборов,
- предварительная регулировка при помощи вентилей с предварительной настройкой либо шайб,
- стабилизация разницы давления с помощью стабилизаторов давления,
- возможность применения регуляторов расхода,
- широкий диапазон типов труб, отопительных приборов и арматуры,
- максимальное число типов труб в оборудовании - выбраны 4 типа из всех доступных в каталоге.
Обслуживание программы
Эта программа, использующая среду MS Windows, дружественна в обслуживании, стандартна в принципах сотрудничества с другими программами, значительно облегчает работу лицам, знающим Windows.
В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:
- графический процесс ввода данных и представление итогов расчетов на схеме,
- развитая контекстная справочная система, вызывающая информацию, как об отдельных командах программы, так и подсказку относительно вводимых данных,
- многооконная среда, позволяющая одновременно просматривать много типов данных, итогов и т.д.,
- простая совместная работа с принтером и плоттером, а также функция предварительного просмотра страниц перед печатью и выводом на плоттер,
- богатая диагностика ошибок и также функция их автоматического поиска (как в таблице, так и на схеме),
- быстрый доступ к каталожным данным труб, отопительных приборов и арматуры.
Ввод данных
Данные вводятся в графической форме на схеме. Необходимая информация об нарисованных элементах вводится в таблицы, связанные со схемой. Благодаря этому существует возможность правки как одиночных трубопроводов, отопительных приборов, арматуры, так и целых выделенных групп. С каждым вводимым элементом связана система контроля за правильностью, а также справочная система, позволяющая получить информацию о вводимой величине или вызывающая соответствующие каталожные данные.
С целью улучшения ввода данных программа снабжена:
- возможностью одновременного редактирования большого числа элементов оборудования,
- возможностью пользоваться готовыми блоками,
- функцией размножения произвольных фрагментов рисунка по горизонтали (системы поквартирные) и по вертикали (традиционная вертикальная разводка) с одновременной нумерацией помещений и участков,
- возможностью определения неограниченного числа собственных блоков, состоящих из произвольных фрагментов рисунка,
- быстрым доступом к справочной информации, связанной с вводимыми величинами.
- системой раскрывающихся кнопок, улучшающей доступ к наиболее часто используемым элементам оборудования,
- функцией динамичного связывания данных рисунка с соответствующими данными в таблице,
- справочной системой помощи, поддерживающей соединение трубопроводов, арматуры, отопительных приборов и других элементов оборудования.
Благодаря графическому вводу данных, программа автоматически распознает подсоединение трубопроводов, отопительных приборов и арматуры, а также приписывает трубопроводы, отопительные приборы к зоне помещения. Редактирование данных в табличной форме дает возможность для индивидуальной установки параметров всех одновременно выделенных элементов рисунка. Динамическая связь рисунка с таблицами данных действует так, что актуально редактируемый в таблице элемент будет выделен на схеме.
Поставляемая с программой библиотека типовых фрагментов рисунка (блоков) таких как этажестояк, элементов поквартирной и распределительной разводки, дает возможность быстро создавать схему. Дополнительно пользователь может заранее определять практически неограниченное число собственных блоков, состоящих из произвольных фрагментов рисунка. Такие блоки могут быть использованы в последующих проектах.
Благодаря функции размножения произвольных элементов рисунка, например, можно вводить фрагмент схемы оборудования на целом этаже (очередные стояки или поквартирная разводка), а затем автоматически создавать схему и данные для последующих этажей.
Гидравлические расчеты
Программа предоставляет возможность для выполнения полностью всех гидравлических расчетов системы, в рамках которых:
- подбираются диаметры трубопроводов,
- определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла,
- определяются потери давления в системе,
- уменьшается избыток давления в циркуляционных кольцах путем подбора предварительных настроек вентилей с двойной регулировкой либо подбором диаметра отверстий дроссельных шайб,
- учитывается необходимость соответствия гидравлического сопротивления участка с потребителем тепла (dPgmin),
- подбираются настройки регуляторов разницы давления, устанавливаемых в местах выбранных проектировщиком (основание стояков, разветвления и т.д.),
- учитываются требуемые авторитеты термостатических вентилей,
- анализируется расход воды в проектируемом оборудовании.
Тепловые расчеты
В рамках тепловых расчетов программа реализует следующие функции:
- определяются теплопоступления от трубопроводов оборудования, проведенных через отдельные помещения,
- рассчитывается охлаждение теплоносителя в трубопроводах,
- определяются величины отопительных приборов,
- подбираются соответствующие потоки теплоносителя на подаче к имеющимся потребителям тепла, принимая во внимание его охлаждение в трубопроводах, а также теплопоступления от трубопроводов.
Программа не корректирует поток воды, подходящей к отопительным приборам, в однотрубной системе.
- учитывается воздействие охлаждения в трубопроводах на величину гравитационного давления в циркуляционных кольцах, а также на мощность потребителей тепла.
Контроль данных и итогов расчетов
Во время ввода данных программа проводит текущий контроль за их правильностью. Это позволяет значительно ограничить число ошибок, возникающих при вводе данных.
В процессе расчетов проводится полный контроль корректности данных, который включает в себя:
- проверку правильности рисунка,
- проверку диапазона отдельных данных (номера - символы помещений, трубопроводов, каталожные символы и т.д.),
- контроль за соединением участков в оборудовании (неподключенные трубопроводы, неправильное соединение трубопроводов и т.д.),
- проверку связи отопительных приборов с помещениями (отсутствие отопительного прибора в помещении, ненужный отопительный прибор и т.д.),
- проверку правильности размещения арматуры.
Кроме этого, в итогах расчетов проверяются:
- скорость потока теплоносителя в трубопроводах,
- дефицит и избыток тепловой мощности отопительных приборов и помещений,
- авторитеты термостатических вентилей,
- отсутствие давления в циркуляционных кольцах, вызванное отсутствием или недостатком регулирующей арматуры.
В результате контроля данных и итогов расчетов создается список обнаруженных ошибок, в котором содержится информация о типах ошибок и о месте их возникновения. Программа снабжена механизмом быстрого поиска места, в котором появилась ошибка (автоматический поиск таблицы, строки и столбца с ошибочными данными, а также показ ошибочного элемента на схеме).
Представление итогов
Итоги расчетов представлены как в графической, так и в табличной формах. Формат рисунка и внешний вид этикеток отдельных элементов оборудования может быть произвольно модифицирован (выбор демонстрируемой величины, цвет, размер шрифта и т.д.). В версии 3.0. имеется новая возможность нанесения итогов расчетов на поэтажные планы.
Содержимое всех таблиц может быть отформатировано (выбор показываемых столбцов и строк, выбор размера шрифта) и отсортировано согласно произвольному ключу. Итоги расчетов в виде схемы и планов могут быть распечатаны на плоттере или принтере. Пользователь может выбрать масштаб рисунка и воспользоваться предварительным просмотром, чтобы проверить, как схема или план будет распечатана на бумаге. В случае, если рисунок не помещается на одном листе бумаги, то программа печатает схему или план отдельными фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя даже самый простой принтер в формате А4, можно получить большой рисунок.
Программа «ПОТОК»Расчёт систем отопления
Пять шагов описания
системы
