НОЧНОЕ ПЛАВАНИЕ

Ночной переход следует предпринимать только в случае, если на борту находится яхтсмен, имеющий опыт ночного плавания. Рулевому надо научиться оценивать дистанцию и направление только по компасам, звездам, навигационным огням и огням других яхт. Команда должна быть достаточно знакома с работой по управлению парусами, их постановкой и укладкой и уметь использовать все оборудование в темноте. Отлаженная система вахт (см. с. 157) обеспечит уверенность, что в любое время на борту яхты находится бдительная и обученная команда. Особое внимание следует уделять принятию мер безопасности и несению вахты при возникновении любых опасных ситуаций. Необходимо строго соблюдать непреложное правило - никому не выходить на палубу, не пристегнув страховочный пояс, даже в хорошую погоду. При подготовке к плаванию ночью старайтесь большую часть работы сделать до наступления темноты, включая смену или постановку парусов, которые понадобятся позднее. Желательно поставить паруса меньших размеров, так как ими легче управлять и они почти не ограничивают обзор. Только команде, обладающей опытом ночного плавания, можно ходить ночью со спинакером, поэтому обычно его заменяют стакселем на спинакер-гике, более легким в управлении. Окончив все приготовления, надо освободить палубу от ненужного оборудования, которое должно быть аккуратно уложено на свои места. Как только начнет смеркаться, следует выставить судовые навигационные огни.

Хотя в темноте яхта будет вести себя так же, как днем, ваши впечатления об условиях плавания, возможно, будут различными. Море может показаться более бурным, чем днем, и яхтсмен, не имеющий опыта ночного плавания, начнет нервничать и терять ориентацию. Рулевой, стараясь удержать яхту на курсе ночью, находится в полной зависимости от компаса, но очень важно, чтобы он не смотрел на него пристально и постоянно - его зрение в темноте ухудшается и могут заболеть глаза. Управляя яхтой, старайтесь в некоторые промежутки времени пользоваться звездами, пуной или любыми другими ориентирами, по компасу же только уточняйте курс. В ночное время гораздо труднее оценить правильность постановки парусов, поэтому периодически освещайте фонариком передние шкаторины. Будьте осторожны и не используйте на палубе огни, в которых нет необходимости, яркий палубный свет может ослабить остроту вашего зрения почти на 20 мин. Ночью в каюте следует пользоваться красным светом. Готовясь к плаванию ночью, надо обязательно просмотреть раздел, посвященный буям и знакам (см. с. 258).

НАВИГАЦИОННЫЕ ОГНИ

В ночное время присутствие других судов определяют главным образом по их навигационным огням. Различные комбинации огней показывают, идет яхта под двигателем или под парусом, стоит на якоре или буксируется. Они также позволяют приблизительно оценить размеры судна. Поскольку все комбинации огней запомнить трудно, на борту яхты необходимо иметь соответствующий справочник. Комбинации огней, наиболее часто встречающиеся в практике, показаны на рисунках справа. В основном используют белый кормовой огонь и бортовые отличительные огни - красный левого борта и зеленый правого борта. Суда под двигателем должны выставлять один или два (в зависимости от размера) топовых огня. Правилами определен сектор (угловой раствор), в пределах которого должен быть виден каждый огонь.

Так как огни могут быть сбиты со штатных мест или потеряны, надо периодически проверять правильность их установки. Парусные яхты длиной менее 7 м должны нести только один белый круговой огонь. Малые суда под двигателем (длиной менее 7 м и идущие со скоростью менее 7 уз) должны также выставлять один белый круговой огонь. Но в обоих случаях для большей безопасности, если возможно, лучше выставить требуемые навигационные огни.

Парусные яхты Яхты длиной 7 м и более под парусами обязаны нести кормовой огонь с дугой освещения в 135°, симметричный относительно направления прямо по корме, и бортовые огни с дугой освещения в 112,5° каждый, считая от направления прямо по носу.	Яхты длиной менее 12 м На таких яхтах бортовые и кормовой огни могут быть скомбинированы в одном фонаре на топе мачты, если яхты не идут под двигателем	Яхты, идущие под двигателем В дополнение к кормовому и бортовым огням на мачте установлен белый огонь с дугой освещения в 225°. На яхтах длиной менее 20 м бортовые огни могут быть скомбинированы в одном фонаре (см. вверху)

Крупные суда с механическим двигателем Суда длиной 50 м и более должны нести второй мачты с дугой освещения в 225°, расположенный выше и дальше в корму, чем топовый огонь на передней мачте	Суда, стоящие на якоре Суда, стоящие на якоре, должны нести белый круговой огонь в носу. Суда длиной 50 м и более должны нести второй белый круговой огонь, расположенный ниже и дальше в корму, чем первый
Суда в стесненных обстоятельствах Судно (см. вверху), ограниченное в возможности маневрировать из-за своей осадки, должно нести дополнительно три красных круговых огня на мачте. Вверху справа показаны буксир и буксируемое судно общей длиной до 200 м. Буксир должен нести дополнительно белый топовый огонь, расположенный над первым, и желтый огонь над кормовым. На буксируемом судне выставляют бортовые отличительные и кормовой огни. Судно с тралом (см. справа внизу) в дополнение к бортовым и кормовому огням должно нести круговые зеленый над белым огни

ПЛАВАНИЕ В ТУМАНЕ

Для небольших яхт туман представляет даже большую опасность, чем штормовая погода. Ухудшающаяся видимость повышает вероятность столкновения с другим судном, поскольку его иногда просто невозможно увидеть. Различают несколько видов тумана (см. с. 276), но все они являются источником опасности для небольших яхт. Если туман уже опустился или он ожидается, когда вы находитесь в гавани, выходить в плавание не следует, пока не прояснится. В противном случае вы будете подвергаться опасности. Если туман начинает собираться, когда вы находитесь в море, капитан должен организовать и провести подготовку, чтобы уменьшить риск столкновения с другими судами. Во время плавания желательно вести навигационную прокладку и при первом же признаке ухудшения видимости штурман, используя все имеющиеся в его распоряжении средства, должен уточнить местоположение яхты и проложить курс так, чтобы избежать района интенсивного движения судов и навигационно опасных вод. Затем ему следует постоянно уточнять координаты и стремиться держать яхту в безопасных водах, даже если придется полностью изменить первоначальный план перехода.

ПОДГОТОВКА К ПЛАВАНИЮ В ТУМАНЕ

Как только начинает собираться туман или вы входите в полосу тумана, капитан и команда должны провести ряд мероприятий, чтобы сделать яхту как можно заметнее. Следует поднять радиолокационный отражатель, если он не установлен на яхте постоянно. Необходимо начать подавать соответствующие туманные сигналы и зажечь на яхте ходовые огни. На носу и корме яхты для наблюдения и прослушивания сигналов других судов ставят членов команды в качестве смотрящих. Вся команда обязана надеть спасательные жилеты, но не должна пристегивать страховочные пояса, так как в случае столкновения может потребоваться прыгнуть за борт. Даже тем членам команды, которые отдыхают или спят в каюте, следует надеть спасательные жилеты и быть полностью готовыми к выходу на палубу. Находящиеся в форпике должны перейти в основную каюту, поскольку риск повреждения носовой части яхты во время столкновения наибольший. Желательно буксировать за яхтой тузик, --чтобы при необходимости его можно было немедленно использовать. Приготовьте спасательный плот, красную и белую сигнальные ракеты (фальшфейеры) для привлечения внимания в случае аварийной ситуации (см. с. 312). Очень важно поддерживать такую скорость яхты, чтобы она была достаточно высокой, если понадобится разойтись с другим судном, и, с другой стороны, достаточно медленной, чтобы вам хватило времени на принятие решения и выполнение маневра, когда вы увидите другую яхту (судно). В легкие ветры лучше всего воспользоваться двигателем, но его надо периодически глушить, чтобы послушать сигналы других судов. Если вам необходимо пересечь главный судоходный путь, делать это надо в направлении, перпендикулярном пути, и как можно быстрее. Один из способов уменьшить риск столкновения - идти в сторону мелководья, где не могут встретиться крупные суда. Однако надо помнить, что другие малые суда скорее всего поступят так же, поэтому наблюдайте за ними. Достигнув мелководья, при первой же возможности встаньте на якорь и подавайте соответствующие сигналы, постоянно контролируя обстановку. Хотя вы будете сигналить сами и слушать сигналы других судов, полностью полагаться на это нельзя и необходимо продолжать наблюдение. Впередсмотрящие на крупных судах могут быть оглушены шумом их собственных двигателей и ничего не подозревать о вашем присутствии. Поэтому никогда не настаивайте на своих правах и считайте себя зависимым от другого судна, стараясь первым произвести маневр во избежание столкновения. Если вы видите другое судно, то должны взять на себя ответственность за расхождение. Первым признаком появления другого судна на курсе столкновения с вами будет белый бурун у форштевня. Если вы идете прямо на него, постарайтесь повернуть яхту так, чтобы видно было не только бурун, но и контур судна. Тогда больше шансов, что носовая волна встречного судна оттолкнет вас в сторону. Если вы находитесь на сходящихся курсах с другим судном, поверните так, чтобы идти параллельно ему и разойтись за счет разности скоростей.

РАДИОЛОКАЦИОННЫЙ ОТРАЖАТЕЛЬ

На борту многих крупных и рыболовных судов установлено радиолокационное оборудование для обнаружения препятствий. Чтобы парусная яхта могла быть обнаружена большим судном, надо правильно установить на ней пассивный радиолокационный отражатель соответствующего типа. Этот отражатель возвращает радарную волну к источнику (приемнику) излучения, и, если ваша яхта была обнаружена, она отразится на экране радара большого судна. Самое лучшее место для установки отражателя -это топ мачты, где его не могут закрыть паруса. Альтернативным решением будет поднять отражатель на ахтерштаге или флаг-фале у краспиц.

ЗВУКОВЫЕ СИГНАЛЫ

В тумане общепринято определять присутствие другого судна и обозначать нахождение вашей собственной яхты по сигналам туманной сирены, колоколов или гонгов. Использование различных сочетаний этих звуков позволяет различать идущие суда (под парусом или двигателем), стоящие суда (не на якоре и не у причала), а также суда, стоящие на якоре или сидящие на мели. Характер сигнала дает общее представление о размерах судна. Яхты длиной менее 12 м могут иметь только один тип звукового сигнала, который подается обычно туманным горном с баллоном сжатого воздуха (или свистком). Следует помнить, что баллоны разряжаются довольно быстро, поэтому всегда нужно иметь запасные. При необходимости другие звуки могут быть импровизированы. Суда длиной 12 м и более должны дополнительно нести колокол, а суда длиной 100 м и более - гонг. Сигналы горна (сирены) могут быть либо короткими (1 с), либо продолжительным (4-6 с), удары колокола могут быть одиночными или учащенными в виде звона продолжительностью 5 с. Гонг всегда звучит отдельно. Каждый набор сигналов следует повторять через определенные временные интервалы. Наряду с навигационными огнями очень важно знать наиболее общепринятые звуковые сигналы, показанные ниже. На борту яхты необходимо держать справочник, по которому можно справиться и о других видах сигналов. В переполненных акваториях иногда бывает трудно понять, откуда исходят сигналы и какое они имеют значение, так как туман часто искажает звук. Звуковые сигналы, подаваемые знаками навигационной обстановки, также затрудняют идентификацию звуков, но штурман должен уметь выделять их. Оборудование буя обычно отмечено на карте, а звуковой сигнал описан в лоции.

Огни и знаки визуальной сигнализации судов

Судно, стоящее на якоре, должно нести черный шар на такой высоте, чтобы он был виден со всех сторон.(Правила плавания по внутренним водным путям п.92)

2. Укажите сигнал, выставляемый днем на стоящем на мели судне, со стороны, с которой проход невозможен?

На судне, стоящем на мели, должны нестись установленные для него стояночные огни и, кроме того, на уровне плавучего знака:
- со стороны или сторон, с которых судовой ход свободен, - белый круговой огонь на части судна, выступающей в судовой ход;
- со стороны, с которой проход невозможен, - три красных круговых огня, днем - три черных шара, расположенных по вертикали на видном месте.(Правила плавания по внутренним водным путям п.88)

3. Чем занято судно, у которого поднят этот сигнал?
4. Какое из этих судов занято водолазными работами?
5. Какой из этих сигналов несет днем судно, занятое водолазными работами?

Судно, занятое водолазными работами, ночью должно нести два зеленых круговых огня, расположенных по вертикали, днем - два сигнальных флага "А".(Правила плавания по внутренним водным путям п.101)

6. Какие из перечисленных сигналов может подавать терпящее бедствие судно, которое просит помощи?
7. Какой из этих сигналов поднимается на судне, которое терпит бедствие?
8. Что означает поднятый на судне сигнал?

Когда терпящее бедствие судно нуждается в помощи, оно может показывать:
- флаг с находящимся над ним или под ним шаром или
аналогичным предметом;
- частое мигание круговым огнем, прожектором, вертикальное
перемещение огня;
- ракеты красного цвета;
- медленное повторяемое поднятие и опускание вытянутыми в сторону руками.(Правила плавания по внутренним водным путям п.96)

10. Какое из этих судов занято ловом рыбы?

Судно, занятое протаскиванием траловых сетей или другого орудия лова, должно, помимо сигнализации, предписанной другими положениями настоящих Правил, нести:
- ночью - два круговых огня, расположенные по вертикали (верхний - зеленый, нижний - белый, на расстоянии не менее 1м впереди и ниже топового огня);
- днем - два соединенных своими вершинами черных конуса, расположенные друг над другом.(Правила плавания по внутренним водным путям п.105)

11. Через сколько метров должны обозначаться круговыми огнями (красными - у правого берега, белыми или желтыми, или зелеными - у левого берега) сети, поставленные в непосредственной близости от судового хода?

Сети, поставленные в непосредственной близости от судового хода или на его части, должны обозначаться через каждые 100м на лодках или других приспособлениях круговыми огнями того же цвета, как и огни соответствующих плавучих навигационных знаков.(Правила плавания по внутренним водным путям п.87)

12. Какие из этих сигналов днем должно нести самоходное судно с ядовитыми или взрывчатыми веществами на мели?

Самоходные и несамоходные суда, осуществляющие перевозки опасных грузов, или суда, которые не были дегазированы после перевозки таких грузов, должны нести красный конус вершиной вниз. На судне, стоящем на мели, должны нестись днем - три черных шара.(Правила плавания по внутренним водным путям п.91, 88)

13. Какое из этих судов является пассажирским и работает на переправе?

Пассажирские водоизмещающие самоходные суда, работающие на переправе или на внутригородских линиях в границах портовых вод, а также самоходный паром на ходу должны нести желтый проблесковый круговой огонь, расположенный выше топового. (Правила плавания по внутренним водным путям п.58)

14. Укажите огни судна на ходу, буксирующего смешанный состав?

Буксирующее судно должно нести:
- два топовых огня, расположенные по вертикали; при буксировке плота - три топовых огня, расположенные по вертикали;
- бортовые огни;
- кормовой огонь, расположенный в диаметральной плоскости, и буксировочный огонь над ним.(Правила плавания по внутренним водным путям п.61)

15. Укажите огни одиночного самоходного судна, которое следует на нас?
16. Какое это судно и в каком состоянии оно находится?
17. Какое судно должно нести ночью эти огни на ходу?
18. Что это за судно?

В соответствии с требованиями Правил указанные огни несут - парусное судно под мотором, маломерное моторное судно, одиночное самоходное судно длиной менее 50м. Эти огни видны когда судно находится на ходу и следует на наблюдателя.
Самоходное маломерное судно должно нести:
- топовый огонь;
- бортовые огни;
- кормовой огонь.
(Правила плавания по внутренним водным путям п.69)

19. Что это за судно?
20. Ч то делает это моторное маломерное судно за пределами судового хода?

Гребная лодка на ходу
Моторное маломерное судно стоит на якоре
Одиночное судно на стоянке должно нести:
- самоходное шириной 5 м и менее, несамоходное длиной до 50 м - один белый круговой огонь на мачте
(Правила плавания по внутренним водным путям п.78)

21. Как движется это моторное маломерное судно по отношению к наблюдателю?
22. Что это за судно?

Самоходное судно идет влево от наблюдателя или проходит мимо него левым бортом

23. Определите какому виду (типу) плавсредств принадлежит эта ночная сигнализация?

Дноуглубительный снаряд любой конструкции и назначения при работе на судовом ходу должен нести один зеленый круговой огонь на мачте; при работе на правой стороне судового хода - два красных круговых огня (тентовых), расположенных на носовой и кормовой частях на высоте тента с ходовой стороны; при работе на левой стороне - два зеленых круговых огня соответственно; при работе поперек судового хода (разработка траншей для подводных переходов и т.д.) два вышеуказанные тентовых огня должны быть расположены на носовой или кормовой частях земснарядов соответственно кромке.
(Правила плавания по внутренним водным путям п.97)

Парусное судно идет под мотором

Судно, идущее под парусом и одновременно использующее силовую установку, должно нести черный конус вершиной вниз на наиболее видном месте.(Правила плавания по внутренним водным путям п.90)

Парусное судно длиной более 20м. Идет на нас

20м и более

Идет на нас
Парусные суда должны нести - суда длиной 20 и более метров - бортовые огни, кормовой огонь и два круговых огня около топа мачты, расположенные вертикально, причем верхний огонь должен быть красным, а нижний - зеленым
(Правила плавания по внутренним водным путям п.71)

29. Какие пиротехнические средства обязательно должны находиться на борту маломерного судна 4 и 5 классов?

Фальшфейеры красного огня не менее 3-х штук

30. Какое движение флага-отмашки днем означает сигнал "Прошу остановиться"?

Горизонтальное движение флага-отмашки

Глава XVI . Предупреждение о столкновении судов в море.

Порядок предупреждения столкновений судов в море распространяется на все суда, плавающие на морях и океанах, как парусные, так и суда с механическим двигателем, и регулируется «Правилами для предупреждения столкновений судов в море» (ППСС).

§ 72. Судовые огни и знаки.

Все суда несут положенные им огни в любую погоду от захода и до восхода солнца. Судовые огни позволяют определить направление движения судна, большое ли оно или малое, род занятий (буксировщик, рыболовное и т. п.), на ходу ли судно, стоит ли оно на якоре, ограничено ли в способности управляться. Каждый огонь характеризуется цветом, дугой освещаемого горизонта, дальностью видимости и расположением его на судне.

Всякое судно считается на ходу, если оно не стоит на мели, на якоре или не ошвартовано у берега. Одиночное судно на ходу в море несет следующие огни:

Правый отличительный - зеленый, сектор освещения 112°,5 (10 румбов), освещает дугу горизонта от направления прямо по носу до двух румбов вправо позади траверза.

Левый отличительный - красный, сектор освещения 112°,5 (10 румбов), освещает дугу горизонта от направления прямо по носу до двух румбов влево позади траверза.

Дальность видимости обоих огней не менее двух миль. Щитки огней окрашиваются в соответствующий цвет и ставятся с таким расчетом, чтобы огонь одного борта не был виден с другого. Огни устанавливаются на высоте мостика, а на мелких судах на высоте планширя.

Топовый огонь - белый, сектор освещения 225° (20 румбов), устанавливается на фок-мачте на высоте не менее 6,1 м над палубой (если ширина судна более 6,1 м, то над корпусом судна, но не выше 12,19 м) с таким расчетом, чтобы быть видимым прямо по носу и по 112°,5 вправо и влево. Дальность видимости его не менее пяти миль. Если длина судна с механическим двигателем более 45,75 м, то оно несет на второй мачте точно такой же огонь, но расположенный на 4,57 м выше первого топового огня.

Кормовой огонь - белый, сектор освещения 135° (12 румбов, по 6 румбов в обе стороны от диаметральной плоскости судна). Дальность видимости не менее двух миль.

Огни и знаки судов, стоящих на якоре. Судно длиной 45,75 м и менее, стоящее на якоре, несет в носовой части белый огонь с круговым освещением и дальностью видимости не менее двух миль. Судно длиной более 45,75 м, стоящее на якоре, кроме указанного штагового огня, расположенного на высоте не ниже 6,1 м над корпусом, несет кормовой огонь с такой же характеристикой, расположенный ниже первого на 4,57 м. Эти огни должны быть видимы насколько возможно, вокруг по всему горизонту на расстоянии не менее 3 миль.

Судно, стоящее на якоре, включает якорные огни с заходом солнца. Если судно стало на якорь после захода солнца, то в момент отдачи якоря выключают ходовые огни и включают якорные огни. Днем (от восхода до захода солнца) судно, стоящее на якоре, несет в передней части черный шар диаметром не менее 0,61 м.

Огни буксирных судов. Судно, буксирующее другое судно, несет огни одиночного судна на ходу и в дополнение к ним еще один топовый огонь, расположенный ниже первого на 1,8 м, если длина буксира менее 183 м. При длине буксира более 183 м буксирующее судно несет третий топовый огонь, расположенный также вертикально и на расстоянии 1,8 м выше или ниже упомянутых огней. Характеристика всех трех огней одинакова. Буксируемые суда несут бортовые отличительные огни, а последнее несет еще гакобортный огонь.

Огни и знаки судов, лишенных возможности управляться. Судно, лишенное возможности управляться, не имеющее хода, несет ночью только два красных вертикально расположенных огня с круговым освещением. Расстояние между огнями не менее двух метров. Дальность видимости не менее двух миль. Днем такое судно несет на мачте два вертикально расположенных черных шара. Судно, лишенное возможности управляться, но имеющее ход, несет упомянутые два красных огня и дополнительно бортовые отличительные огни и гакобортный огонь. Днем такое судно несет два вертикально расположенных черных шара.

Огни и знаки судов, занятых различными работами. Судно, занятое подводными, гидрографическими или другими работами, если оно не может уступить дорогу другому судну, несет бортовые отличительные огни, гакобортный огонь и на мачте три вертикально расположенных огня с круговым освещением: верхний и нижний - красные, средний - белый. Дальность видимости их не менее двух миль. Днем такое судно несет на мачте три предмета, из которых верхний и нижний имеют форму шара красного цвета, а средний - ромб белого цвета.

Огни лоцманских судов. Лоцманские суда, находящиеся при исполнении своих обязанностей, несут бортовые отличительные огни, гакобортный огонь и на передней мачте - постоянный белый огонь с круговым освещением. При приближении других судов такое судно через короткие промежутки времени показывает вспышки белого огня. Лоцманские суда с механическим двигателем дополнительно к белому огню на мачте ниже его несут красный огонь с круговым освещением. Дальность видимости красного огня не менее трех миль. Лоцманские суда, не находящиеся при исполнении обязанностей, несут огни одиночного судна.

Огни и знаки рыболовных судов. Рыболовные суда, производящие лов рыбы, несут огни и знаки, дальность видимости которых не менее двух миль. Суда, занятые ловом рыбы крючковыми (буксируемыми) снастями, несут огни судна с механическим двигателем или парусного судна на ходу.

Суда, производящие лов рыбы сетями или снастями длиной до 153 м, несут два огня, расположенных по вертикальной линии. Верхний из этих огней должен быть красным, а нижний - белым, каждый из них должен быть видим по всему горизонту. Суда, производящие лов рыбы сетями или снастями длиной более 153 м, должны показывать в направлении выметанных снастей дополнительный белый огонь, видимый по всему горизонту. Если такое судно имеет ход, то оно несет еще бортовые отличительные огни и кормовой огонь. Днем рыболовные суда на самом видном месте выставляют два черных конуса вершинами вверх. Если суда менее 19,80 м, вместо конуса может выставляться корзина.

Огни судов, занятых тралением. Судно, занятое тралением, несет два огня, расположенных по вертикальной линии один над другим. Верхний из этих огней должен быть зеленым, а нижний - белым, каждый из них должен быть видим вокруг по всему горизонту. Эти суда, когда они имеют ход относительно воды, должны нести бортовые огни, а также гакобортный огонь. Такие суда могут нести дополнительно белый огонь (§ 72), но этот огонь должен выставляться ниже и позади зеленого и белого огней.

Огни и знаки работающих дноуглубительных снарядов. Дноуглубительный снаряд во время работы поднимает с обоих бортов по два красных вертикально расположенных огня, если проход судам с обеих сторон не разрешен.

Если проход возможен, то со стороны прохода снаряд поднимает два зеленых вертикально расположенных огня. Днем вместо красных огней снаряд несет сочетание шара и конуса.

Парусное судно на ходу должно нести те же огни, какие предписаны для судна с механическим двигателем, за исключением белых огней, которые оно никогда не должно нести. Оно должно нести кормовой огонь, как указано выше, а буксируемые судна, за исключением последнего судна в караване, могут нести вместо упомянутого кормового огня небольшой белый огонь (позади трубы, кормовой мачты, чтобы облегчать управлением буксируемому судну, но этот огонь не должен быть видимым впереди траверза).

В дополнение к огням, упомянутым выше, парусное судно может нести на топе фок-мачты два огня, расположенных по вертикальной линии один над другим на достаточном удалении друг от друга, чтобы быть ясно различимыми. Верхний огонь должен быть красным, а нижний - зеленым. Требования к этим огням предъявляются, как к топовым, с дальностью видимости не менее 2 миль.

Судно, идущее под парусами и в то же время приводимое в движение механическим двигателем, днем несет на видном месте черный конус вершиной вверх, а ночью - топовый белый огонь.

Всякое судно, желающее обратить на себя внимание, дополнительно к положенным ему огням может показывать белую вспышку или употреблять любой сигнал, который не напоминает сигнал бедствия.

Ниже излагаются выдержки относительно огней и знаков для малых судов из «Правил предупреждения столкновения судов в море», точное знание которых необходимо каждому судоводителю, управляющему маломерным судном на водных пространствах, где действуют «ППСС».

«Правило 6».

а) Когда из-за плохой погоды или по какой-либо другой существенной причине невозможно укрепить зеленый или красный бортовые огни, их надлежит иметь под руками зажженными и готовыми к немедленному применению, а при приближении других судов или при подходе к ним они должны быть выставлены на соответствующих сторонах заблаговременно, для предупреждения столкновения, таким образом, чтобы они были наиболее ясно видны, и так, чтобы зеленый огонь не был виден с левого борта, а красный - с правого и чтобы по мере возможности они не были видимы более 22,°5 (2 румбов) позади траверза соответствующего борта.

б) Чтобы применение этих переносных огней было безошибочным и удобным, сами фонари, в которых они заключены, дол жны быть окрашены снаружи в цвета, соответствующие цвету огней, и снабжены надлежащими щитами.

«Правило 7».

Суда длиной менее 19,80 м (65 футов) с механическим двигателем, суда длиной менее 12,19 м (40 футов), идущие на веслах или под парусами, а также гребные шлюпки, когда они на ходу, должны быть снабжены следующими огнями:

а) Суда длиной менее 19,80 м с механическим двигателем, за исключением упомянутых в пунктах (в) и (с), должны нести: (i) в носовой части судна на наиболее видном месте и на высоте над планширем не менее 2,74 м яркий белый огонь, устроенный и установленный так, как предписано Правилом 2(а) (i) *, и такой, чтобы он был видим на расстоянии не менее 3 миль;

(ii) зеленый и красный бортовые огни, устроенные и установленные так, как это предписано Правилом 2 (a), (iv) и (v) *, и такие, чтобы они были видимы на расстоянии не менее 1 мили, или комбинированный фонарь, показывающий зеленый и красный огни от направления прямо по носу до 22°,5 (2 румбов) позади траверза соответствующего борта. Такой фонарь следует нести ниже белого огня не менее чем на 0,91 м.

(в) Судно длиной менее 19,80 м с механическим двигателем, когда оно буксирует или толкает другое судно, должно нести:

(i) в дополнение к бортовым огням или комбинированному фонарю, предписанным пунктом (а) (и), два белых огня, расположенных по вертикальной линии один над другим на расстоянии не менее чем на 1,22 м друг от друга. Каждый из этих огней должен быть такого же устройства и такой же дальности видимости, а один из них должен выставляться в том же положении, как и белый огонь, предписанный пунктом (a) (i). Судно с одной мачтой такие огни может нести на этой мачте;

(ii) кормовый огонь, предусмотренный Правилом 10 *, или вместо этого огня небольшой белый огонь позади дымовой трубы или кормовой мачты, чтобы облегчить управление буксируемому судну, но этот огонь не должен быть видим впереди траверза.

(c) Суда длиной менее 12,19 м с механическим двигателем могут нести белый огонь на высоте менее 2,74 м над планширем, но не меньше 0,91 м над бортовыми огнями или комбинированным фонарем, предписанным пунктом (а) (ii).

Рис. 171. Комбинированный носовой двухцветный и топовый огни на катере

(d) Суда длиной менее 12,19 м, идущие на веслах или под парусами, за исключением упомянутых в пункте (f), должны, если они не несут бортовых огней, нести на наиболее видном месте фонарь, показывающий зеленый огонь с одного борта и красный огонь с другого видимостью не менее 1 мили и так установленный, чтобы зеленый огонь не был виден с левого борта, а красный огонь - с правого. Если невозможно укрепить этот фонарь, его надлежит иметь готовым к немедленному применению и выставлять заблаговременно для предупреждения столкновения таким образом, чтобы зеленый огонь не был виден с левого борта, а красный - с правого.

(e) Суда, упомянутые в настоящем Правиле, когда они буксируются, должны нести соответственно бортовые огни или комбинированный фонарь, предписанные пунктами (а) или (d) настоящего Правила, и кормовой огонь, предусмотренный Правилом 10 *, или, за исключением последнего буксируемого судна, небольшой белый огонь, предписанный пунктом (в) (it). Суда, толкаемые вперед, должны нести на передней оконечности бортовые огни или комбинированный фонарь, предписанные пунктами (а) или (d) настоящего Правила, при условии, что любое количество толкаемых вперед судов в группе должно быть в соответствии с этим Правилом освещено как одно судно; если наибольшая длина группы судов превышает 19,80 м, огни должны выставляться в порядке, установленном правилом 5с ** (как для толкаемых судов).

(f) Небольшие гребные шлюпки, идущие на веслах или под парусами, должны иметь наготове под рукой только переносный электрический фонарик или зажженный фонарь с белым огнем, который должен заблаговременно выставляться для предупреждения столкновения.

В приложении наглядно в цветных иллюстрациях изображены огни и знаки со ссылкой на соответствующие правила из «ППСС».

Навигационные сигнальные огни и знаки являются важнейшими источниками взаимной информации судов, необходимой для правильной оценки ситуации их встречи и принятия предусмотренных правилами плавания и маневрирования действий для безопасного расхождения.
Независимо от условий погоды, навигационные сигнальные огни должны выставляться от восхода до захода солнца, а также в светлое время суток в условиях ограниченной видимости. Время включения и выключения этих огней должно регистрироваться в судовом журнале.
Требования, касающиеся несения на судах знаков, должны соблюдаться в дневное время. Необходимо учитывать, что огни и знаки не являются взаимозаменяемыми, и установленный порядок выставления огней и знаков должен строго соблюдаться, даже если в дневное время в условиях ограниченной видимости зажигаются огни.
Судно с механическим двигателем на ходу, согласно правилу 23 п. (а) МППСС-72, должно выставлять:
— топовый огонь впереди;
— второй топовый огонь позади и выше переднего топового огня, однако судно длиной менее 50 м не обязано, но может выставлять такой огонь;
— бортовые огни;
— коровой огонь;
Судно с механическим двигателем длиной менее 12 м может вместо огней, предписанных пунктом (а) этого Правила, выставлять белый круговой огонь и бортовые огни;
Судно с механическим двигателем длиной менее 7 м, имеющее максимальную скорость не более 7 узлов, может вместо огней, предписанных пунктом (а) этого Правила, выставлять белый круговой огонь и должно, если это практически возможно, выставлять также бортовые огни;
Топовый огонь или белый круговой огонь на судне с механическим двигателем длиной менее 12 м может быть смещен относительно диаметральной плоскости судна, если его установка в диаметральной плоскости практически невозможна; при этом бортовые огни должны быть скомбинированы в одном фонаре, установленном в диаметральной плоскости судна или насколько это практически возможно близко к продольной плоскости, в которой установлен топовый или белый круговой огонь.

Рис. 8. Схема расположения ходовых огней судна с механическим двигателем длиной более 50м.

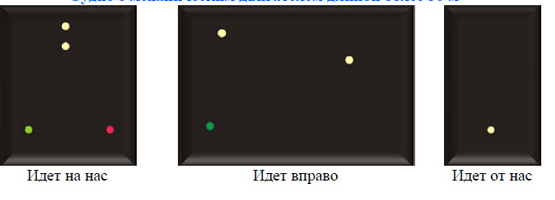

Рис.9 Схема огней судна с механическим двигателем более 50м.

Парусное судно на ходу должно выставлять, согласно Правилу 25 МППСС-72:
— бортовые огни;
— кормовой огонь;
На парусном судне длиной менее 12 м огни, предписанные пунктом (а) этого Правила, могут быть скомбинированы в одном фонаре, выставляемом на топе или около топа мачты на наиболее видном месте.
Парусное судно на ходу может в дополнение к огням, предписанным пунктом (а) этого Правила, выставлять на топе или около топа мачты на наиболее видном месте два круговых огня, расположенных по вертикальной линии, верхний из которых должен быть красный, а нижний – зеленым. Но эти огни не должны выставляться вместе с комбинированным фонарем, разрешенным в соответствии с п. (b) этого Правила.
Парусное судно длиной менее 7 м, если это практически возможно, должно выставлять огни, предписанные пунктами (a) или (b) этого Правила. Если это судно их не выставляет, оно должно иметь наготове электрический фонарик или зажженный фонарь с белым огнем, который должен заблаговременно выставляться для предупреждения столкновения.
Судно, идущее на веслах, может выставлять огни, предписанные этим Правилом для парусных судов, но если оно их не выставляет оно должно иметь на наготове электрический фонарик или зажженный фонарь с белым огнем, который должен заблаговременно выставляться для предупреждения столкновения.
Судно, идущее под парусом и в то же время приводимое в движение механической установкой, должно выставлять впереди на наиболее видном месте знак в виде конуса вершиной вниз.


Рис.10 Схема огней парусного судна на ходу.

ОБЩИЕ СВЕДЕНИЯ О СУДОВЫХ ОГНЯХ

Применение огней.

Правила, относящиеся к судовым огням, должны соблюдаться от захода до восхода солнца (ночью), а также в условиях ограниченной видимости днем. При этом не должны выставляться другие огни, которые могут быть ошибочно приняты за предписанные Правилами, ухудшить видимость последних или стать помехой для наблюдения. Сигнальные огни должны быть включены на каждом без исключения судне — движущемся или неподвижном.

Правила плавания требуют, чтобы по сигнальным огням можно было различать следующие категории судов: самоходные одиночные суда и составы на ходу и стоянке, несамоходные суда при их буксировке (т. е. «на ходу») и на стоянке, суда технического флота, рыболовные, маломерные и парусные, а также стоечные плавучие средства и плоты.

Среди несамоходных судов в особую категорию выделены суда технического флота, которые могут стоять на судовом ходу (земснаряды, подъемные краны, водолазные боты и т. д.). Выделены также суда, занимающиеся ловом рыбы на реке, поскольку их опущенные сети могут занимать до половины ширины судового хода, представляя повышенную навигационную опасность для проходящих мимо судов.

Стоечные плавучие средства (причалы-понтоны, купальни и т. д.) являются, образно говоря, неподвижными «надводными навигационными препятствиями», и их сигнальные огни в этом смысле сродни навигационным. Парусные суда можно сравнить с подвижной «навигационной опасностью», в связи с чем они выделены в отдельную категорию судов. Для маломерных судов установлен упрощенный вариант сигнальных огней.

Назначение огней судов.

По этим огням можно узнать назначение судна: состав это или одиночное судно, и если состав, то какой именно. Однако самое важное в ночной ориентировке — определить, стоит судно на месте или движется, и если движется, то в каком направлении. Поэтому у самоходных судов существенно различаются огни на ходу и на стоянке, или ходовые и стояночные. Ходовые огни позволяют узнать направление движения судна (встречное, пересекающее судовой ход, попутное) и определить изменение его курса, стояночные характеризуют тип судна и его груз.

Несамоходное судно двигаться по судовому ходу может только с помощью самоходного судна, которое несет свои ходовые огни, поэтому несамоходному судну ходовые огни не нужны. Обычное несамоходное судно не имеет права стоять на судовом ходу, а несамоходные суда технического флота используют для выполнения на нем определенных работ, поэтому их стояночные огни должны указывать, где стоит судно — на судовом ходу или за его пределами.

Характер огней.

Огни судов отличаются один от другого расположением на судне, цветом, сектором освещения, режимом горения, дальностью видимости.

Топовые огни белого или красного цвета горят непрерывно, расположены в диаметральной плоскости судна, светят прямо по курсу в секторе 225°. Число, цвет и взаимное расположение топовых огней зависят от назначения судна.

Бортовые огни горят непрерывно. Они расположены по бортам судна: по правому борту — зеленый, по левому — красный. Каждый огонь светит впереди и вбок от диаметральной плоскости судна в секторе 112,5° так, что каждый сектор освещения бортового огня занимает ровно половину сектора освещения топового.

Кормовые огни белого цвета, расположенные в кормовой части судна, горят непрерывно. Они светят назад в секторе 135° так, что при любом маневре судна всегда видны или топовые, или кормовые огни, но вместе — никогда.

Буксировочный огонь желтого цвета горит непрерывно, светит назад в таком же секторе, что и кормовые огни,— 135°.

Круговой огонь освещает дугу горизонта в 360°, т. е. виден со всех сторон. В зависимости от назначения судна круговой огонь может быть разного цвета — белого, красного, желтого, синего, зеленого — и с разными режимами горения: постоянно горящий и проблесковый, т. е. непрерывно мигающий с регулярными интервалами времени между вспышками

Ходовые огни постоянного свечения
	1- белый топовый огонь 2- правый бортовой отличительный 3- красный топовый 4- буксировочный 5- кормовой
Ходовые огни непостоянного свечения
	1- светоимпульсная отмашка 2- желтый круговой проблесковый 3- синий круговой проблесковый Светоимпульсная (световая) отмашка — это белый проблесковый огонь, расположенный выше бортового огня, на краю мостика судна. Каждый огонь состоит из двух фонарей, которые светят вперед и назад от траверза на 112,5° так, что сектор освещения перекрывает диаметральную плоскость судна и спереди, и сзади на 22,5°. Могут применяться огни-отмашки, одинаковые по цвету с соответствующими бортовыми огнями.
Стояночные огни самоходного судна
	1- белый круговой огонь 2- стояночные бортовые огни 3- красный круговой огонь 4- кормовые огни
Огни постоянного свечения несамоходного и нетранспортного судна
	1- белый круговой огонь 2- красный круговой огонь 3- зеленый круговой огонь
Огни маломерного судна с обычными бортовыми огнями
	2- белый круговой огонь 3- правый бортовой отличительный огонь 4- кормовой огонь
Огни маломерного судна с бортовыми огнями в одном фонаре
	1- левый бортовой отличительный огонь 2- правый бортовой отличительный огонь 3- белый круговой огонь 4- кормовой огонь
Огни парусного судна с обычными бортовыми огнями
	1- левый бортовой отличительный огонь 2- зеленый круговой огонь 3- левый бортовой отличительный огонь 4- красный круговой огонь 5- кормовой огонь
Огни парусного судна с бортовыми и кормовыми огнями в одном фонаре

Кроме того, самоходное судно шириной более 5 м оборудовано по краям ходового мостика белыми огнями постоянного горения — стояночными бортовыми, которые светят в секторе 180° (по 90° от траверза).

Ходовыми огнями судна являются топовые и бортовые, они постоянно включены на ходу и выключены на стоянке. Только на ходу включены также буксировочный и проблесковые круговые огни.

У маломерного судна в одном фонаре могут быть объединены бортовые огни, у парусного — бортовые и кормовой.

Расположение огней на транспортном судне.

Расположение этих огней регламентируется требованиями Правил плавания по внутренним водным путям и Правил Речного Регистра РФ.

Самый нижний топовый огонь единственной или задней мачты всегда расположен выше бортовых огней. Топовый огонь передней мачты всегда ниже тоновых огней задней мачты. Красный топовый огонь одиночного самоходного судна всегда ниже переднего тонового огня, а буксировщика — выше. Топовые огни толкаемых судов всегда ниже топовых огней толкача. Три топовых огня толкача образуют равносторонний треугольник, три кормовых огня — равнобедренный треугольник.

Белый круговой огонь самоходного судна находится в носовой части судна, а красный круговой не может быть на одной вертикали с белым. У несамоходного судна красный круговой огонь находится на мачте в средней части судна и всегда выше белых круговых огней, расположенных в носовой и кормовой частях судна. При буксировке под бортом буксируемое судно находится всегда с правой стороны буксировщика.

Дополнительные варианты ходовых огней могут встретиться вследствие нежесткой регламентации взаимного расположения некоторых из этих огней. Так, бортовые огни могут находиться перед единственной или задней мачтой с топовыми огнями и позади нее. Передний топовый огонь может быть расположен ниже и выше бортовых огней, а проблесковые огни — и выше и ниже топовых огней. Но, как правило, выдерживаются следующие схемы расположения огней: у судна длиной 50 м и более передний топовый огонь выше бортовых, а задний — позади них; у судна длиной менее 50 м топовый огонь находится впереди бортовых, проблесковые синий и желтый огни — выше топового, на одной с ним вертикали.

Для несамоходных одиночных судов длиной 50 м и более, которые буксируются под бортом, предусматривается два варианта огней: круговые в носовой и кормовой частях судна или топовый и кормовой.

Дальность видимости огней.

Наибольшая дальность видимости у топовых огней самоходного судна длиной 20 м и более составляет не меньше 8 км. У самоходных судов длиной менее 20 м наибольшая дальность видимости огней составляет 5,5 км, а длиной менее 12м — 3,7 км. У несамоходных судов дальность видимости топовых огней меньше: при длине 50 м и менее — 4 км, если судно короче — 2 км.

Бортовые, кормовые, буксировочные и белые круговые огни самоходных судов имеют дальности видимости 3,7 км, цветные круговые огни всех су-дов — 1,85 км. У самоходных судов длиной менее 12 м дальность видимости бортовых огней равна 1,85 км, такая же дальность видимости белых круговых огней несамоходных судов.

Светоимпульсные и световые отмашки ночью видны на расстоянии не менее 4 км, светоимпульсные отмашки днем — на расстоянии 2 км, стояночные бортовые огни — на расстоянии 3,7 км.

Ходовые огни и возможный курс судна по отношению к маломерному судну
Секторы освещения ходовых огней выбраны так, что цветные бортовые огни практически нельзя перепутать с цветными навигационными огнями: бортовые огни всегда видны «в сопровождении» топовых. Но одного этого недостаточно для надежной ориентировки ночью: во-дителю маломерного судна крайне важно знать, на каких курсах он сближается с увиденным транспортным судном. Наиболее опасны встречные курсы — от лобового до траверзного, когда суда сближаются со скоростью, превышающей скорость каждого из них. Сближение на остальных курсах происходит со скоростью, меньшей, чем скорость наиболее бы-строходного из них.

Ходовые огни позволяют быстро установить, опасно ли сближение с увиденным судном. Для этого нужно помнить правило:

В первом случае увиденное судно пересекает наш курс справа, так что мы видим его левый борт, во втором случае - наоборот.

Однако наиболее опасна ситуация, когда впереди по курсу видны оба бортовых огня — если не изменить курс своего судна, столкновения не избежать! движущийся красный огонь опасен справа по курсу, зеленый — слева .

Расположение и характеристики огней маломерного судна.

К этим огням относятся цветные бортовые и белый кормовой огни, которые включают на ходу, и белый круговой огонь, который включают на стоянке. Их цвет, секторы освещения и дальность видимости указаны выше. Бортовые огни допускается комбинировать в одном фонаре. Бортовые огни на беспалубных судах расположены на уровне планширя или выше, на судах с рубкой — в ее верхней части. Белый круговой огонь и фонарь, в котором объединены бортовые огни, расположены в диаметральной плоскости в передней части судна, а кормовой огонь — тоже в диаметральной плоскости и по возможности на одной высоте с бортовыми, но не выше их. При любом ходовом дифференте судна, должна быть обеспечена видимость его огней в плоскости, параллельной зеркалу воды.

Мощность источника света для сигнального фонаря зависит от требуемой дальности видимости, прозрачности атмосферы и чувствительности глаза к определенному цвету огня. При одинаковой мощности источника света белый огонь виден значительно дальше, чем цветной. Для белого судового огня при дальности видимости 3,7 км сила света источника должна быть 4 канделы (кд). Чтобы дальность видимости красного и зеленого огней была равна 1,85 км, сила света должна составлять 2—3 кд (при прозрачности атмосферы, соответствующей 8 баллам метеорологической видимости, которая принята на речном флоте для условий наблюдения над водной поверхностью).
