В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?
Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.
Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

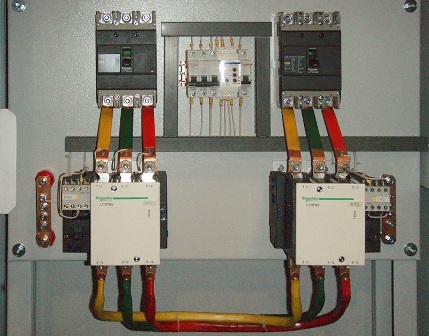

В трехфазной сети провода и шины ранее раскрашивались следующим образом:
Желтого цвета
Зеленого цвета
Красного цвета
Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.
С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():
Коричневый
Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.
А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.
Буквенное обозначение проводов
Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:
Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.
Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.
Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.
Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.
Расцветка в сети постоянного напряжения
В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.
По новым стандартам с 01.01.2011г:
Плюсовая
Коричневого цвета
Минусовая
Серого цвета
Средний проводник
Синего цвета
Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов
Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.
К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.
Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:
Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.
При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:
Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:
В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.
Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:
Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.
Только обязательно промаркируйте его на конце желтой и зеленой изолентой.
А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.
Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.
Что делать, если кабель уже проложен без соблюдения цветовой маркировки?
Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?
Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.
Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье " ".
Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
При проведении электромонтажных работ, очень часто поднимается вопрос о цветовой маркировки проводов.
Это раньше, так сказать в «застойное» время, применялись провода только белого цвета, реже черного.
Поэтому определить в электрической сборке фазу или ноль, занимало достаточно много времени. Приходилось прибегать к помощи и .
Чтобы этого избежать, нужно приводить цветовую маркировку проводов и шин к единому стандарту.
И как всегда обратимся к нормативным документам, а именно к , Глава 1, п.1.1.29. и п.1.1.30. Там четко сказано, что идентификацию жил проводов и шин по цветам или цифровым обозначениям необходимо использовать, согласно ГОСТ Р 50462-92.
И что же сказано в этом ГОСТе?!
Согласно ГОСТ Р 50462-92, п.3.1.1, для идентификации проводников и шин могут быть применены следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, голубой, серый, белый, розовый, бирюзовый.
Согласно ПУЭ, п.1.1.29:
Приведу для примера несколько фотографий. Все нулевые рабочие проводники (N) подключены к шине (N) и имеют голубой цвет. Все нулевые защитные проводники (РЕ) подключены к шину (РЕ) и имеют желто-зеленый цвет.
А все остальные цвета, кроме голубого (синего) и желто-зеленого могут быть использованы в качестве фазных проводников.
На фотографиях ниже видно, что фазные проводники имеют белый цвет.
Согласно ПУЭ, п.1.1.30, при переменном трехфазном токе шины фазы А должны иметь желтый цвет, фазы В — зеленый цвет, фазы С — красный цвет. Запоминается легко и просто в виде сокращения «ЖЗК», т.е. желтый, зеленый, красный.
Для наглядности приведу несколько примеров.
Два измерительных трансформатора НОМ-10 (кВ).
Отходящий фидер распределительной подстанции напряжением 500 (В).
Как видите, на приведенных примерах цветовая маркировка шин при переменном трехфазном токе полностью соблюдается.
Кстати, не обязательно, чтобы шины были полностью выкрашены в тот или иной цвет. Вполне достаточно делать цветовую маркировку (в виде краски, наклеек, термоусадочных трубок, бирок и т.п.) в местах присоединения шин к коммутационным аппаратам.
Согласно ПУЭ, п.1.1.30, при переменном однофазном токе шина фазы В, присоединенная к концу обмотки источника питания, должна иметь красный цвет, а шина фазы А, присоединенная к началу обмотки источника питания, должна иметь желтый цвет.
К сожалению, наглядных примеров таких электроустановок у меня нет. Может у кого имеются фотографии, то буду очень благодарен, если Вы поделитесь.
Кстати, если шины однофазного тока являются ответвлением от системы трехфазного тока, то они обозначаются, согласно требований цветовой маркировки трехфазной системы.
Согласно ПУЭ, п.1.1.30, при постоянном токе положительная шина («плюс») должна иметь красный цвет, отрицательная шина («минус») — синий цвет и нулевая рабочая («М») — голубой цвет.
В качестве примера приведу щит постоянного тока (ЩПТ) =220 (В).
А это выводы непосредственно с аккумуляторной батареи.
Кстати, со свинцовой-кислотных батарей СК-5 мы плавно переходим на необслуживаемые батареи Varta.
С 01.01.2011 отменен, указанный в начале статьи ГОСТ Р 50462-92. Вместо него вступил в силу ГОСТ Р 50462-2009, в котором некоторые пункты противоречат предыдущему ГОСТу. Например, в п.5.2.3 говорится, что для фазных проводников предпочтительны следующие цвета:
Для наглядности выкладываю фотографию распределительного щитка одного из банков, на котором мы производили электромонтаж.
По моему мнению, ранее принятая маркировка «ЖЗК» является более наглядной.
В однофазной сети для фазного проводника предпочтительным цветом является коричневый. Соответственно, что если однофазная сеть является ответвлением от трехфазной, то цвет фазного проводника должен соответствовать цвету фазного проводника трехфазной сети.
Также был введен запрет на желтый и зеленый цвета, применяемые по отдельности (п.5.2.1). Они должны быть использованы только в комбинации желто-зеленого цвета для защитных проводников РЕ. В связи с этим и была изменена маркировка трехфазной сети «ЖЗК», т.к. желтый и зеленый цвета применялись в ней по отдельности.
Цифровая маркировка цепей постоянного тока тоже была изменена (п.5.2.4):
Внимание!!! Хочу Вас предупредить, что не нужно сейчас бежать и изменять существующую маркировку. Ведь когда вводились объекты, действовал еще старый ГОСТ Р 50462-92. А вот при вводе в эксплуатацию уже новых электроустановок ГОСТом 50462-2009 пренебрегать не следует.
Если по каким то причинам нет возможности выполнить маркировку проводов и шин по вышеперечисленным требованиям, то можно использовать любые цвета. Но необходимо на концы жил намотать изоленту, наклейки, одеть кембрики или термоусадочные трубки соответствующего цвета, например, вот так:
И уже по традиции, смотрите видео по материалам данной статьи:
P.S. Уважаемые коллеги, я прошу Вас при выполнении электромонтажных работ соблюдать требования по цветовой маркировке проводов и шин. Давайте уважать друг друга.
В сегодняшнее время невозможно представать монтирование электропроводки без использования разных цветов провода (цветной изоляции проводников) . Цветовая маркировка проводов не является чем-то типа маркетинговых ходов для завлечения клиентов или украшения продукции.
На самом деле разные цвета проводов - это острая необходимость, поскольку маркирование проводов помогает узнать назначение каждого из них в определенной группе для облегчения коммутации. Также при выделении, сильно снижается риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания при пробном включении или поражение током в процессе ремонтных и профилактических работ сетей.
Цвета, выбранные для маркирования проводников, специально подобраны и курируются едиными стандартами ПУЭ. В данных стандартах указано, что жилы проводников следует различать по буквенно-цифровым или цветовым обозначениям.
В этой статье будет рассказано именно про значение цвета провода. Стоит отметить, что работа по коммутации проводников значительно упростилась после принятия единых стандартов цветовой идентификации. Каждая жила, с конкретным назначением теперь обозначена уникальным цветом, например: синим, желтым, коричневым, серым и т.д.
Зачастую цветовая маркировка наносится по всей длине проводника, но также допустима идентификация в точках соединений или на концах жил, именно для этого применяются кембрики (цветные термоусадочные трубки) или изолента разных цветов. Для того чтобы избежать лишней работы типа нанесения меток с помощью трубок или изоленты, достаточно при покупке правильно определить цветовую маркировку изоляции. Следует также приобретать его в нужном количестве, чтобы обеспечить одинаковую маркировку разводки по всей квартире или по всему дому.
Ниже будет рассмотрено, как меняется цвет провода в сети постоянного, однофазного и трехфазного тока.
На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются таким образом: фаза «А» - желтый; фаза «В» - зеленый, а фаза «С» - красный.
Какой цвет проводов «+» и «-» в сети постоянного тока:
Кроме сетей переменного тока , широко используются и цепи постоянного тока. Цепи постоянного тока применяются в:
1. В строительстве, при использовании погрузчиков, электротележек и электрических кранов, а также в промышленности.
2. В электротранспорте - трамваи, троллейбусы, электровозы, теплоходы и т.д.
3. На электрических подстанциях - для снабжения энергией автоматики.
В сети постоянного тока используется только 2 провода, поскольку в подобных сетях отсутствует фазный или нулевой проводник, и есть только положительная и отрицательная шины (+ и -).
Согласно нормативным документам в красный цвет окрашиваются провода и шины, имеющие положительный заряд (+), а провода и шины с отрицательным зарядом (-) маркируются синим цветом. Голубым цветом обозначается средний проводник (М).
Плюсовой проводник двухпроводной сети маркируют тем же цветом, что и положительный проводник трехпроводной сети, с которым он соединен, только в том случае, если двухпроводная сеть постоянного тока создана через ответвление от трехпроводной сети постоянного тока.
Для исключения путаницы и упрощения монтажных работ при прокладке электросетей переменного тока, используют многожильные провода в разноцветной изоляции.
Цветовое обозначение проводов особенно важно, когда разводку делает один человек, а обслуживанием или ремонтов - другой. Иначе ему придется постоянно проверять, где фаза, а где ноль с помощью пробника. Те, кто работали со старой проводкой, знают, как сильно это может надоедать, ведь раньше в быту была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялась, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет свое назначение в проводе.
В нынешнее время нормативным документом является ПУЭ 7, который регулирует цветовую маркировку изолированных или же неизолированных проводников, где согласно с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям» должны использоваться только определенные обозначения и цвета.
Основной целью нанесения маркировки электропроводки является легкость и быстрота определения назначения проводника по всей длине, что собственно является одним из главенствующих требований стандартов ПУЭ.
Ниже буде рассмотрено, какой расцветки должны быть проводники электроустановок переменного тока, напряжением до 1000В и с глузозаземленной нейтралью (например, проводка административных зданий или жилых домов).
Нулевые рабочие проводники (N) обозначаются голубым цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосками. Такая комбинация должна обязательно применяться исключительно для маркировки заземляющих проводников.
Совмещенный нулевой рабочий и нулевой защитный проводники (PEN) - синий цвет по всей длине шнура с желто-зелеными полосками в местах соединения или на концах. Важно упомянуть, что ГОСТ сегодня разрешает обратный вариант окраски, то есть желто-зеленые полосы с синим цветом в местах соединения.
Если обобщить, то цвет провода должна распределяться так:
1. Совмещенный (PEN) - желто-зеленый с голубыми метками на концах;
2. Нулевой рабочий (N) - голубой (синий) цвет;
3. Нулевой защитный (РЕ) - желто-зеленый.
Согласно ПУЭ, при маркировании фазных проводников, нужно отдать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый цвета.
Известно, что однофазная электрическая цепь может быть создана способом ответвления от трехфазной, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазного проводника трехфазной цепи.
Цветовое обозначение изоляционного покрытия проводников должно проводиться, таким образом, чтоб цвет фазного проводника был легко отличим от цвета проводников N, PE или PEN. В случае использования немаркированного провода, цветные идентификаторы ставятся в местах соединения или на конце.
Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.
При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.
Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.
О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.
По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.
На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.
Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.
Этот провод в зависимости от производителя маркируется следующими цветами:
Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.
Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:
1.Что такое PEN?
2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?
Разберемся с каждым пунктом.
Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.
Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.
На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».
Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.
В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.
Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.
Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции. Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.
Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.
Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.
В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:
Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:
Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.
При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.
По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.
Такие пометки значительно облегчат будущий ремонт и обслуживание.
Цветная изоляция проводников сегодня — неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение — отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это — удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.
Цветовая маркировка проводов дает точное обозначение каждому проводнику, цвет изоляции жилы отмечает ее назначение в группе из нескольких проводников, и облегчает процесс коммутации и монтажа. Такое решение исключает ошибки, возможные при монтаже, могущие привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.
Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.
Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.
Стандартная цветовая маркировка шин и проводов для сетей трехфазного переменного тока:
В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:
Фаза «А» - окрашена в желтый цвет;
Фаза «В» - окрашена в зеленый цвет;
Фаза «С» - окрашена в красный цвет.
Стандартная цветовая маркировка для проводов и шин сетей постоянного тока:
Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.
В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.
Фаза, ноль и земля в электропроводке:
Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять , они просто сориентируются по цвету.
Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная — или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 "Идентификация проводников по цветам или цифровым обозначениям", жилы отдельные и в кабелях имеют строго регламентированные обозначения.
Функция маркировки — создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ.
Какой же расцветкой согласно ГОСТу должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?
Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) - желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).
Когда нулевой рабочий проводник выполнен совмещенным , то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.
Так, нулевые провода маркируются следующими цветами:
Нулевой рабочий провод (N) - маркировка синим цветом;
Нулевой защитный провод (PE) - маркировка желто-зеленым цветом;
Нулевой совмещенный провод (PEN) - маркировка желто-зеленым цветом с синими метками на концах либо наоборот (см. выше).
Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.
Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.
Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.
Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, выявлять «фазу», «ноль», и «заземление».
Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.
Андрей Повный
