Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.
Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту - ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.
Цветовая маркировка электрических проводов
Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.
Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.
Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.
Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.
Заземляющий проводник
Проводник «ноля» маркируется синим цветом. В РЩ всегда подключается к нулевой шине, обозначаемой латинской литерой N. К этой клемме подключаются все проводники синей расцветки. Нулевая шина присоединена к электрическому вводу через прибор учета (электросчетчик) или напрямую, без дополнительного применения автоматического выключателя. В распределительной коробке, все проводники (кроме проводника от выключателя) синей расцветки (нейтрали) соединяются вместе и не принимают участия в коммутировании напряжения. К трехполюсным розеткам проводники синей расцветки присоединяются к контактам, обозначенных латинской литерой N, маркируемой на задней стороне розетки.
Проводник «ноля»
Для обозначения «фазного» провода обычно применяются коричневый, черный, красны или даже белый цвета. В домовом распределительном щитке, фазный проводник, идущий к потребителю нагрузки, присоединяется к нижнему контакту УЗО или автоматического выключателя. В выключателях осветительных приборов выполняется коммутирование фазного проводника, при включении контакты замыкаются и напряжение поступает потребителю. В фазовых розетках провод черного цвета необходимо подсоединить к контакту, маркируемому латинской литерой L.
С сожалением стоит отметить тот факт, что и в настоящее время многие электрики, при проведении монтажа проводки руководствуются старыми нормативами. После этого иным электрикам, при проведении сервисных или ремонтных работ, приходится выискивать «фазу» и «ноль» с помощью пробников.
Обозначения фазного провода
При отсутствии возможности покупки проводников необходимых расцветок, можно применять кабели разнообразных расцветок. Важно то, чтобы на концах жил они были правильно обозначены с использованием термоусадочной трубки или цветной изоляционной ленты.
Посмотрите видео о разновидностях проводов и кабелей:
Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.
Монтажный провод
Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

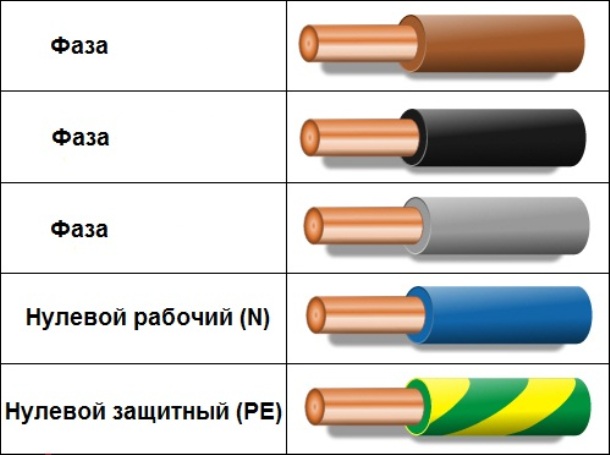

Наглядный пример цветов для электрических проводников.
Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.
Схема замкнутой электроцепи.
Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.
Как выглядит провод заземления.
Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.
Какого цвета могут быть провода в кабеле
Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.
Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.
Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР
Похожие записи
Правильная замена проводки в квартире панельного дома - что надо знать и уметь
Проводка в дачном доме своими руками – особенности организации и последовательность монтажа
Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.
На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.
Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.
Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.
Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.
Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.
Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.
На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.
Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.
В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:
Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:
Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».
Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.
Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.
Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.
Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.
Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.
Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.
PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.
У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.
Резюмируя вышесказанное:
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.
Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.
Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.
Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.
Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.
Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.
Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.
Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.
Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.
Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.
В трехфазных сетях шины и высоковольтные (более 1000В) ввода трансформаторов на электрических станциях и подстанциях окраска выполняется следующим образом: желтым цветом окрашиваются провода и шины с фазой "A", зеленым с фазой "B", а красным с фазой "C". Т.е. - при предаче энергии по трехфазным сетям так:
Если двухпроводная электрическая сеть постоянного тока создана путем ответвления от трехпроводной цепи постоянного тока, то положительный проводник двухпроводной сети обозначают тем же цветом, что и плюсовой проводник трехпроводной цепи, с которым он соединен.
При работе с электричеством используется большое количество кабелей разных размеров и цветов. Чтобы всегда подбирать правильное изделие существует маркировка проводов по цветам. Так, отдельные кабели всегда обозначаются одинаковым цветом для удобного их использования. Например, цвет провода заземления всегда оформляется в зелено-желтую изоляцию, а цвет фазы – зелёный. Это позволяет без тестов определить назначение провода и сделать при необходимости с другой веткой.
В том случае, если в сети несколько фаз и нулевых проводов, они маркируются цветами согласно своду правил по работе с электричеством. Обычно это окраски, приближенные к основному цвету, но в зависимости от сети они могут отличаться.
Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой!
Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.
Для обеспечения безопасной работы в действующих электроустановках до 1 кВ применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей.
Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.
Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.
Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.
Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.
Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.
При расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли нуль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.
Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
Но маркировка проводов цветная не всегда удобна. В щитках, и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.
Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.
Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.
Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.
Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.
Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.
В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.
Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.
Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?
Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).
Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.
Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.
Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.
Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».
Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.
АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм. Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов.
Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или .
К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.
В каждом бытовом устройстве используется своеобразная система обозначений.
Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.
Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.
Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.
Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.
Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.
Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.
Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.
Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.
Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.
В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.
Данная комбинация не подразумевает ни направление вращения, ни фазировку.
От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или . Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».
На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.
Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.
Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.
Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.
Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.
К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.
Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.
В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.
Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!
