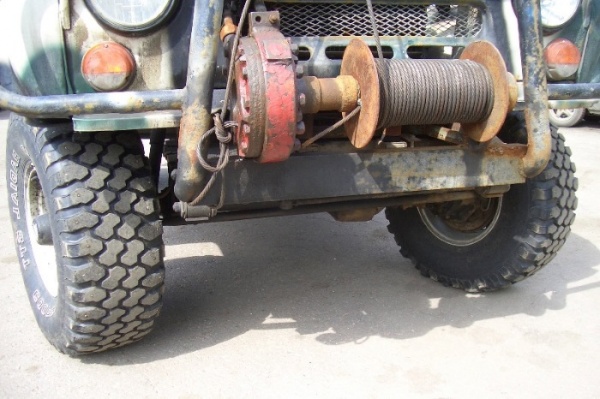

Лебедка является весьма полезным в хозяйстве инструментом. С ее помощью можно выполнить массу непосильной для ручного труда работы, она может быть применена в спасательных операциях, интегрируется в различные виды оборудования для конкретных целей. Именно поэтому самодельная лебедка на УАЗ своими руками пользуется широкой популярностью. Их существует масса вариантов. Независимо от конструкции, устройства и прочих факторов, это устройство выполняет одну задачу - обеспечивает большое усилие, достаточное для подъема на определенную высоту различных грузов или для вытаскивания из низины какого-то тяжелого предмета.
Лебедка является узкоспециализированным, но при этом универсальным видом тягового механизма, который получил широкое распространение не только для использования в качестве автолебедки. Их применяют в следующих сферах:
Список не ограничивается этими тремя позициями, хороший агрегат всегда найдет применение. Именно поэтому многими изготавливается самодельная лебедка на Ниву или другой отечественный внедорожник своими руками. В любом случае она должна быть надежной, выносливой и прочной, поэтому к ее изготовлению следует подойти с ответственностью. По своей сути, она будет полезным апгрейдом вашего авто, который всегда найдет свое применение. Например, можно вытащить из грязи собственную машину, подцепившись к толстому дереву, или выручить своего друга.
В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.
Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.
Известны следующие разновидности лебедок:
Что касается цены, то она может быть самой различной, что зависит от производительности устройства. Например, агрегаты для легковых автомобилей с грузоподъемностью до 4 т будут стоить порядка 500 $ с электрическим приводом.
Гидравлические - в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.
Если необходимо сделать лебёдку для авто или на квадроцикл, особенно если вы регулярно увлекаетесь экстремальными видами спорта, то в первую очередь определитесь с весом, который лебедка должна будет поднимать. Например, средний вес квадроцикла составляет всего 400 кг, поэтому для него достаточно лебедки с тяговым усилием до 700 кг или 1 т. Если речь идет об автомобиле, то тогда требуется более мощный агрегат с грузоподъемностью не менее 3 тонн.
Важно! Покупать или делать самостоятельно лебёдку следует с запасом, иначе в трудную ситуацию можно попасть в безвыходное положение.
Итак, от прикладываемой нагрузки на лебёдку будет зависеть ее мощность, соответственно, и габариты механизма, электрическая она или это гидролебедка, роли не играет. Чем она мощнее, тем ее размер будет больше, что вполне понятно. Первым делом стоит разобраться с конструкцией. Хотя, по сути, они будут отличаться лишь приводным устройством, в остальном схожи. В конструкции любой лебедки входят следующие функциональные узлы:
Чтобы изготовить лебёдку самостоятельно, необходимо найти подходящий чертеж агрегата. Если поискать, то всегда можно найти, иногда придется импровизировать и что-то придумывать самостоятельно. Например, как сделать лебедку из стартера своими руками. Во-первых, определяемся с питанием. Если она устанавливается на автомобиль типа внедорожник Нива, то она должна быть рассчитана на питание от 12 вольт.
Рассмотрим один из агрегатов от автомобилей ВАЗ 2101. Стартер обладает следующими характеристиками:
Если вы захотите использовать этот двигатель в качестве тягового устройства, то учтите, что он будет потреблять значительный ток от бортовой сети в холостом режиме. Учитывая то, что вращение будет передаваться на барабан посредством редуктора, то потребляемая мощность будет ниже максимальной, но все же пользоваться такой лебедкой рекомендуется только при заведенном двигателе, когда генератор будет подпитывать бортовую цепь.
В кратковременном режиме генераторы на ВАЗ 2101 могут обеспечить ток до 91 А. В любом случае для обеспечения надёжности работы такого устройства необходимо применить защиту по току, чтобы что-нибудь не сжечь.
Еще одним вариантом лебедки, которую можно изготовить самостоятельно, является конструкция из шуруповерта. Такой агрегат подойдёт лишь к лёгким видам техники, например, для кдароцикла далеко не во всех ситуациях, при этом работать двигатель инструмента будет на предельных режимах. К тому же его эффективность во многом будет зависеть от создаваемого крутящего момента. Средние по мощности способны обеспечивать 0,15 кгм, чего будет едва хватать, но все же можно попробовать изготовить такую конструкцию. Придется придумать крепление для шуруповерта и переходник на редуктор.
Также можно использовать дрель, так как ее двигатель обладает достаточным моментом, но он высоко оборотистый, для чего придется пользоваться регулятором мощности. Такое устройство желательно применять в кратковременном режиме, так как мотор инструмента сильно нагревается даже при холостом вращении. Плюс ко всему, для питания дрели потребуется использовать преобразователь напряжения 12/220 В, так как они все рассчитаны на сетевое напряжение. Есть, конечно, и аккумуляторные модели, которые, по сути, ничем не отличаются от шуруповерта.
Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:
Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.
Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.
Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.
Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию - раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор .
Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.
К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.
Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.
Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.
Лебедка является механизмом, который широко используется во многих сферах жизни.Принцип ее действия состоит в передаче тягового усилия от приводного барабана с помощью гибкого элемента (цепи, троса, каната).
В зависимости от источника прилагаемой силы лебедки подразделяются на механические и электрические. И те, и другие можно изготовить самостоятельно, приложив немного усилий и терпения.
Самодельная лебедка из трещотки
Довольно часто возникает потребность в поднятии тяжелого груза и фиксировании его в таком положении.
Это может быть, например, массивная крышка в подвал или большие части от автомобиля.
Справиться с такой непростой задачей вам поможет самодельная лебедка из трещотки.
Чаще всего для изготовления самодельных лебедок из трещотки используют червячный механизм от ЗИЛа — он наиболее компактный и может выдержать вес до полутонны.
Трещотки от КамАЗа и МАЗа способны выдержать вес до двух тонн и более.
Это самый подходящий вариант лебедки для домашнего применения. Солидная грузоподъемность при необходимости позволит справиться со сравнительно большими грузами. Их подъемом или перетаскиванием. Рассмотрим пошагово весь процесс созидания лебедки из камазовских трещоток.
Для изготовления грузоподъемного приспособления такого типа понадобиться:
Две задние трещотки автомобиля Камаз: левая и правая
Крюки для буксировки в количестве 2шт.
Трос диаметром 4-5 мм.
Кулак для разжимания тормозных колодок на автомобиле Камаз
Болт для крепления крюка
Разберите тормозные трещотки, вынув из них все, кроме шестерни, как указано на фото.
Далее из разжимного кулака срежьте собачку и при помощи угловой шлифовальной машинки, в народе именуемой болгаркой нарежьте шлицы, идентичные расположенным с другой стороны. Идеальным вариант будет изготовление такого вала в условиях механической мастерской на фрезерном станке. Нарезка шлицей своими руками потребует внимательности аккуратности и соблюдения правил и норм безопасного обращения с электроинструментом.
Возьмите крышки от ненужной трещотки б/у и изготовьте две шайбы для будущей лебедке.
Сварите конструкцию, как указано на фото и просверлите отверстие по диаметру троса, для его фиксации.
Установите трещотки на шлицы, поставьте болт и повесьте на него буксировочный крюк. Конструкцию можно усилить, надев на болт втулку. Я это сделал при помощи втулки с подушки двигателя внутреннего сгорания.
На свободный конец троса устанавливаем второй буксировочный крюк.
Изготавливаем и устанавливаем ручку для удобства работы с лебедкой.
Тестируем полученный механизм. Лебедка готова к применению.
При частом использовании самодельной лебедки из трещотки червячный механизм может быстро выйти из строя, в таком случае лучше заменить шестеренки на более прочные и износоустойчивые.
Самодельная электро лебедка пригодится вам в самых сложных ситуациях.
Она поможет вытащить автомобиль из глубокой трясины, сэкономив средства.
В основу ее работы положен принцип использования мощности всяческих устройств, таких как:
— разнообразные двигатели;
— генераторы от тракторов;
— стартеры, переделанные под двигатели.
Изготовить лебедку с электрическим приводом своими руками не сложно. Ее вы можете применить для ведения домашнего хозяйства, например, задействовать в процессе вспашки приусадебного участка, строительных работах, а также в любых других операциях, связанных с перемещением грузов. Рассмотрим пошаговую инструкцию создания этого механизма.
Для начала нужно определить необходимые комплектующие:
Электродвигатель. Для домашней лебедки не целесообразно применение сверхмощного двигателя, рассчитанного на трехфазную сеть. Вполне достаточно небольшого движка мощностью 2,2 кВ, напряжением 220 В. Предлагаем электродвигатель мощнее, чем на видео. Практика показала, что аппарат с мощностью 1,1 кВт со вспашкой не справляется. А двигатель 2,2 проверен на дачном участке.
Электромагнитный пускатель ПМ2 16А, пульт, конденсатор, провод ПВС 3Х1,5
Редуктор 1:40.
Шкива (2шт) и ремень для обустройства передачи от электродвигателя к редуктору.
Подшипник 180306 в корпусе (2шт).
Вал барабана.
Шлицевая часть с наружной гранаты(2шт).
Металлопрокат различной толщины и сечения для изготовления рамы и барабана.
Метизы для крепления двигателя, редуктора и барабана.
Для выполнения работ по изготовлению механизма, вам потребуется: слесарный инструмент, болгарка, дрель и сварочный аппарат.
Кинетическая схема лебедки с электродвигателем
Прежде, чем приступить к изготовлению рамы под агрегат, нужно набросать эскиз будущей металлоконструкции с указанием размеров. Для этого нужно взять лист бумаги и вычертить раму, после чего мерительным инструментом снять все установочные размеры и спланировать размещение электродвигателя, редуктора и барабана на эскизе. Упростит составление чертежа видео размещенное выше. На основании эскиза вам будет проще приготовить необходимый металлопрокат и метизы для будущего агрегата.
Из трубы прямоугольного сечения свариваем общую раму, на которую монтируем электродвигатель и редуктор с установленными шкивами и прикрученным основанием из профильной трубы. Для того, чтобы ремень не провисал площадку двигателя делаем на навесах, далее точечной сваркой привариваем навесы к раме агрегата, как показано на фото.
Редуктор устанавливаем на уголках. Одеваем ремень ременной передачи и проверяем его натяжение. Прихватываем сваркой основание редуктора.
Переходим к изготовлению барабана. С двух сторон к трубе диаметром 159 привариваем металлические шайбы, как показано на фото.
Далее приступаем к сварке и сборке вала. Привариваем шлицевую часть гранаты в торец вала как показано на фото и вставляем вал внутрь барабана. Набиваем на вал подшипники и корпуса и привариваем точечной сваркой вал к барабану. Второй шлицевую часть гранаты привариваем к валу редуктора.
Выставляем барабан с помощью подручных средств, чтобы выдержать соосность вала редуктора и барабана. Далее с помощью уголка закрепляем корпуса подшипников барабана точечной сваркой.
Подключаем электрооборудование лебедки и делаем пробный пуск.
Если тестирование прошло удачно, отключаем электропитание, снимаем электродвигатель и редуктор и выполняем сварку стыков. После чего ставим на место механизмы лебедки. На барабане закрепляем трос. С другой стороны троса устанавливаем буксировочный крюк. Самодельная лебедка с электроприводомготова.
Такой механизм обладает довольно большой грузоподъемностью, однако требует времени на сборку и отсутствия влажности.
Для безопасной работы с большими тяжестями желательно электролебедку оснастить небольшим и простым выносным пультом.
Всевозможные лебедки являются незаменимой вещью для автомобилистов. Но также успешно может быть задействована самодельная лебедка для хозяйства.
Здесь чаще всего подобные устройства используют для перемещения грузов по горизонтальной поверхности, на пример тяжелых бревен.
Часто задействуют лебедки фермеры, устанавливая ее над чердачным проемом, перемещая таким образом грузы между разными частями помещения.
А некоторые умудряются использовать самодельную лебедку для вспахивания земли.
Для этого ее достаточно закрепить на краю участка, на конец троса зацепить плуг и включить лебедку.
Механизм тянет плуг, а человеку остается только задавать ему направление. С помощью лебедки можно не только вспахивать землю, но и осуществлять все циклы обработки земли
Предлагаем лебедку для домашней работы, а точнее для окучивания картофеля на базе болгарки. Для изготовления практически ничего не надо. Мы представляем ее как модификацию нашей лебедки с электрическим двигателем.
Когда двигатель оказался маломощным, а нового пока мне было, появилась идея переделать привод. Решили использовать болгарку. Что из этого получилось судить вам. Мы расскажем, как все же проходила модификация.
Начнем с переделки рамы, площадку двигателя надо адаптировать под болгарку. Навесы и первоначальный вид площадки остается неизменным. Единственно ее нужно поднять на раме уголками, чтобы дать натяжку ремню.
На болгарке имеются резьбовые отверстия для крепления ручек. Именно в них мы вставляем болты, чтобы закрепить болгарку к площадке, дополнительно привариваем уголок к площадке, как показано на фото и крепим электрический привод еще одним болтом.
После чего привариваем к раме уголки и поднимаем площадку. На болгарку насаживаем шкив, надеваем ремень и проводим испытание вхолостую. Далее проводим полное тестирование на картофельном поле.
В экстренных ситуациях на дорогах вашей незаменимой помощницей станет самодельная механическая лебедка.
Она не займет много места в багажнике любого автомобиля и позволит решить проблему без привлечения посторонних.
Для работы такого вида лебедки потребуется только ваша физическая сила. Самодельная механическая лебедка работает по принципу рычага.
Прилагая усилия на рычаг, вы наматываете трос на ось, и чем длиннее рычаг и больше прилагаемая физическая сила — тем больший вес можно передвинут
Лебедка помогает вам справится с многочисленными сложными задачами, поэтому ее наличие желательно у каждого практичного человека.
Но это не значит, что нужно тратить огромные деньги на ее приобретение. Конструкция лебедки довольно проста и позволяет соорудить ее из подручных средств.
Вам понадобится:
— отрезок от трубы;
— крепкий трос;
— крепкая палка.
Отрезок трубы послужит основой такой лебедки, на нем закрепляем трос, а ручку делаем из палки.
Если подходящих палок по близости нет – берем второй кусок трубы и мастерим ручку из него. Вот и все – сделана лебедка своими руками!
При приложении усилия на ручку трубка, насаженная на ось, начинает вращаться и наматывать на себя трос. Ось нужно надежно закрепить, например, хорошо вбить в землю.
И сделать это надо под углом, чтобы все элементы самодельной лебедки не соскочили с оси во время работы.
Сегодня повсеместно встречаются плохие дороги, многочисленные ямы и выбоины, что затрудняет нормальное передвижение автомобилиста.
Можно запросто застрять где-нибудь и надеяться на помощь посторонних.
Однако, она может задерживаться, так что лучше иметь запасной вариант, не зависящий от внешних факторов и помощников. В таких ситуациях спасти вас сможет лебедка.
Далеко не каждый автомобиль оснащен ею, потому что высококачественные лебедки довольно дорогие, а те, что подешевле недолговечные и далеко не всегда имеют мощность, достаточную для спасения серьезно застрявшего автомобиля.
Вот почему оптимальным вариантом считаются самодельные лебедки для автомобиля.
Такие лебедки могут быть как простыми и сделанными своими руками максимум за 30 минут, так и более продвинутые, но тоже самодельные.
Подобрано для вас:Любой автолюбитель перед тем как, отправиться в путь, должен удостовериться, что всё необходимое он взял с собой. Но, если обычным водителям много снаряжения брать не нужно, то покорители бездорожья собираются с особым рвением. Любой автолюбитель, который предпочитает езду на самых экстремальных и трудных участках и дорогах, берёт с собой самое нужное и необходимое снаряжение, которое сможет помочь и облегчит передвижение, а также обеспечит выход из самых трудных ситуаций.
Одним элементом снаряжения, который поможет автолюбителю-экстремалу, является лебёдка. Опытный водитель, который готов ко всем перипетиям дорожного приключения, обязательно возьмёт в путь с собой это важное приспособление. В трудных условиях, в которых существует высокая вероятность того, что автомобиль попадёт в канаву или застрянет в грязи, лебёдка поможет водителю вытянуть своё транспортное средство из таких дорожных преград.
Конечно, приобрести такое устройство можно уже в виде готового приспособления, что, конечно, не может не радовать. Но, если автолюбителю не очень хочется ходить по магазинам и тратить средства на это устройство, к тому же если у него имеются все нужные компоненты, он может сделать лебёдку самому.
Лебёдка понадобится в первую очередь для водителей машин повышенной проходимости. Не секрет, что такие автомобили используются, как раз для поездок по тем дорогам, где уже нет городского комфорта и асфальта. Просёлочные дороги могут доставить много проблем неподготовленному водителю. Но наличие лебёдки может выручить и преодолеть самые трудные отрезки пути. Некоторые модели автомобилей повышенной проходимости уже оснащены лебёдкой, которая установлена на переднем бампере.
Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее , чем их заводские аналоги.
Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.
Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.
Самодельные лебёдки для автомобилей могут быть:
Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества
: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

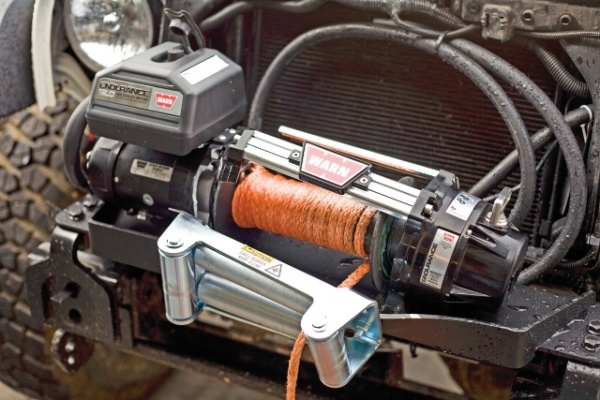

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом
у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.
Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии , но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.
Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты
- он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.
Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.
Для того чтобы изготовить самодельную лебёдку, следует для начала ознакомиться с перечнем основных деталей, которые используются для её изготовления. Основными элементами устройств, сделанных своими руками можно назвать следующие детали:
Перед тем как начать сборку, следует всё для этого подготовить. Для начала рекомендуется разобраться со всеми нужными чертежами и электрическими схемами. В этом деле лучше не полагаться на свою память или пускать всю работу на самотёк. Затем нужно подготовить рабочее место и все инструменты
, которые понадобятся в процессе работы.
Если мастер собирает всю конструкцию своими руками, то разбираться он будет в ней намного лучше, чем в приобретённом устройстве. К тому же многие автолюбители склоняются к тому мнению, что самодельные лебёдки более качественные и надёжные. Если собирать такое устройство из стартера, то на всю процедуру уйдёт примерно час, но при условии, что всё необходимое будет приготовлено загодя.
Основным рабочим узлом лебёдки является барабан с тросом. Если такой уже имеется у пользователя, то работа займёт намного меньше времени. Но не все являются счастливыми обладателями такого полезного устройства. В случае если уже готового барабана нет, то можно сделать его самому, используя толстую трубу и листовой металл толщиной от 3 до 5 мм. Щёчки следует просто приварить к трубе с двух сторон. Шестерня прикрепляется к одной из них. На эту шестерню будет впоследствии подаваться усилие от редуктора.
Кстати, в том случае, если готового барабана нет, то его также можно изготовить из жигулевских ступиц , которые уже отработали свой срок. Это сделать не очень трудно. Надо лишь сварить их по тонкой стороне. Для того чтобы обеспечить соосность деталей, нужно делать это на оправке.
При выборе редуктора для устройства, многие профессиональные мастера рекомендуют брать редукторы, которые используются в троллейбусах для открытия и закрытия дверей. Если у пользователя есть возможно достать такой редуктор, то рекомендуется использовать именно его. Но если такого устройства нет, то нужно сделать лебёдку по-другому, то есть используя стартер. Рекомендуется использовать особый стартер, оснащённый планетарным редуктором. Такой стартер является более компактным и лёгким , что впоследствии будет положительным фактором.

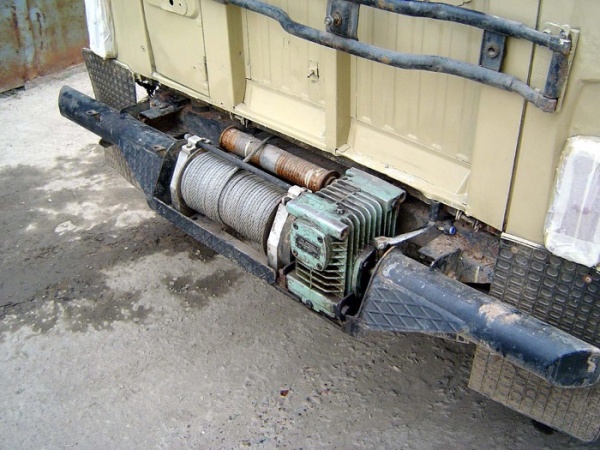

Самодельные лебёдки обычно крепятся на передние бамперы автомобилей. Но автолюбители также используют и переносные варианты
таких устройств. Их ставят в багажник и достают в том случае, если их применение понадобится в определённой ситуации. В принципе, в любом случае следует делать лебёдку как можно компактнее. Громоздкие устройства могут впоследствии причинить некоторые неудобства, что сделает их более сложными в использовании.
Считается, что самодельные лебёдки являются менее безопасными , чем заводские аналоги. К тому же они никак не подойдут для подъёма грузов. Это связано с тем, что у таких устройств нет стопора. Но одним из главных преимуществ самодельных лебёдок является тот факт, что при правильной сборке они могут прослужить даже больше, чем лебёдки, собранные фабрично.
Самодельные лебёдки из стартеров являются более компактными, так что при выборе варианта перед сборкой, лучше сделать выбор в пользу этих устройств. Преимущества таких лебёдок будут замечены пользователем сразу же при использовании.
Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.
Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.
Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.
К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.
Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.
При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.
Вам понадобится:
Набор гаечных ключей.
Технология изготовления лебедки:
Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.
Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.
Очень большое количество автомобилей, обладающих повышенной проходимостью, имеют высокий клиренс и очень мощный двигатель, что помогает им без труда преодолевать самые сложные участки дороги. Но в ряде случаев даже эти, немаловажные, особенности внедорожников, не в состоянии вытащить автомобиль из грязи. Чтобы не оказаться в безвыходной ситуации, некоторые автомобили еще в заводских условиях дополнительно оснащают мощными электрическими лебедками, что резко повышает шансы автомобиля самостоятельно преодолеть любой участок бездорожья.
Достаточно закрепить ее трос за любой неподвижный предмет, к примеру, дерево, и включить ее, чтобы автомобиль легко вырвался из любой грязи или болота. Но если внедорожник имеет шансы преодолеть бездорожье без посторонней помощи, стандартные легковушки, владельцы которых часто выезжают туда, где дороги отсутствуют как понятие, находятся в менее выигрышном положении, и без лебедки рискуют застрять в первой же луже. Лебедка может вытащить из грязи автомобиль практически любой массы , но стоит она достаточно дорого. Позволить себе приобрести мощную и компактную модель может далеко не каждый автовладелец. В качестве выхода из положения можно рассмотреть вариант изготовления лебедки из стартера своими руками.
Стоит стразу отметить, что самодельная лебедка из стартера, по мощности мало уступает заводским моделям, поскольку сам стартер изначально отличается высокой мощностью. Кроме электрического, лебедка может иметь гидравлический и механический привод, но такие конструкции либо сложны для самостоятельного изготовления, либо малоэффективны для оказания помощи на дороге. Кроме того, механические варианты обладают слишком большими размерами, и не могут устанавливаться на автомобиль.
Перед тем как сделать лебедку из стартера своими руками, следует приготовить все требуемые детали, которые подбираются согласно выбранному чертежу устройства. Как правило, для изготовления потребуется следующее:

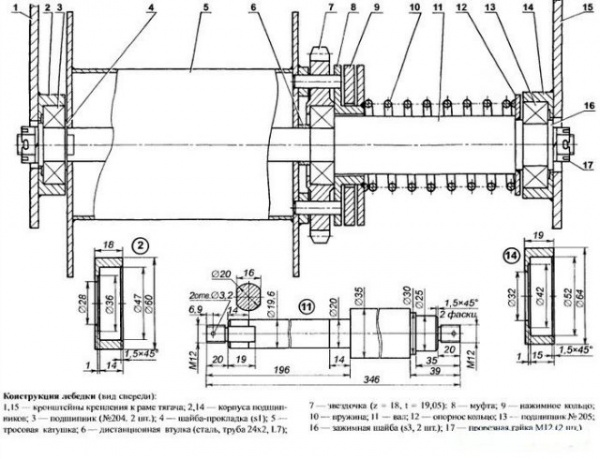

Собирая лебедку из стартера своими руками, чертежи устройства следует расположить перед глазами, а не полагаться на собственную память - ошибки при сборке недопустимы. Если за основу устройства берется готовый стартер, выполнение работ существенно облегчается. При этом стоит понимать, что чем крупнее автомобиль, для которого делается лебедка, тем надежнее должен быть стартер. Для того, чтобы повысить эффективность создаваемого устройства лучше всего взять за его основу стартер с планетарным редуктором. При минимальном потреблении электроэнергии он способен развивать очень высокую мощность. Весь требуемый инструментарий также желательно разместить под руками заблаговременно.
Для большинства автомобилистов, именно собственноручная сборка лебедки является огромным преимуществом, поскольку, делая что-либо для себя, в любом случае сделаешь это качественно. Кроме того, перед тем как сделать самодельную лебедку из стартера, тщательно изучается и продумывается ее конструкция, поэтому водитель прекрасно знает все особенности своей лебедки, и сможет починить ее практически в любых условиях. При наличии всех необходимых деталей, лебедка из автомобильного стартера может быть полностью собрана в течение одного-полутора часов, после чего можно будет приступать к ее испытанию.
Важно! Основным узлом будущей лебедки является барабан с тросом, поэтому работа начинается именно с его изготовления.
Если нет возможности использовать готовый барабан, он изготавливается из толстостенной трубы и 2-х листов металла с толщиной 4-5 мм . Щечки аккуратно обрезаются до подходящего размера и привариваются к трубе. После этого потребуется приварить на одну из них шестерню, через которую на барабан будет передаваться усилие для осуществления вращения.
В том случае, если используется стартер с планетарным редуктором, процесс сборки существенно упрощается, поскольку отсутствует необходимость монтажа отдельно расположенного редуктора, который достать не так просто. Лебедка на основе планетарного стартера получается мощной, легкой и компактной, так что спокойно может размещаться на переднем бампере любого внедорожника. После ее сборки необходимо уделить не меньшее внимание монтажу проводки. Кроме того, стоит тщательно продумать место расположения пульта управления - он не должен быть вблизи движущихся механизмов, но в то же время быть достаточно защищенным от грязи и воды. О том, как может выручить переносная и компактная лебедка, показано на видео:
Перед монтажом автомобильной лебедки из стартера своими руками требуется точно определить место ее расположения. Если ею оснащается джип с пластиковым бампером, который не в состоянии выдержать сколь-нибудь серьезной нагрузки, потребуется предварительно создать силовой элемент и надежно закрепить его к кузову автомобиля. После этого на него монтируется площадка для фиксации лебедки, для чего может использоваться листовая сталь толщиной не менее 5 мм. После разметки, дрелью просверливаются отверстия для крепления самого устройства.
Только после этого можно приступать непосредственно к монтажу. Для сопряжения всех элементов в единую конструкцию следует использовать болты диаметром 8-10 мм - меньшие по размеру могут не выдержать пиковых нагрузок. После завершения крепления лебедки на площадке можно приступать к монтажу электрических проводов и пульта управления или выключателя. Он должен выдерживать высокие электрические нагрузки не менее 10 А, поскольку стартер, на основе которого изготавливалась лебедка, потребляет значительное количество энергии.
Для коммутации готовой лебедки с автомобильным аккумулятором оптимально использовать адекватной длины медный изолированный провод с сечением не менее 2,5 мм 2 . Это обеспечит стабильное поступление электричества к стартеру без потерь. Для крепления проводов на клеммах аккумулятора желательно использовать зажимы типа «крокодил», которые обеспечивают прочное и надежное соединение. Выключатель, устанавливаемый на лебедку, существенно повышает комфорт при ее эксплуатации, поскольку без него придется каждый раз, когда возникает необходимость воспользоваться устройством, лезть под капот и замыкать контакты вручную.
Перед включением следует перепроверить не только качество сборки всей лебедки, но и прочность крепления. Если она закреплена на бампере автомобиля, проверять нужно и его. При самом первом включении не следует давать новой лебедке полную нагрузку. После тестирования устройства на холостом ходу без нагрузки, можно попробовать протащить автомобиль по ровной поверхности и, если проверка прошла в штатном режиме, лебедка проверяется с полной нагрузкой, которая включает в себя полную массу снаряженного автомобиля и усилие, которое требуется чтобы вытащить его из грязи.
Совет! При установке подобного оборудования и его частого использования, имеет смысл установить более мощный аккумулятор, поскольку энергопотребление резко возрастет.
После сборки, монтажа и проверки работоспособности самодельной лебедки из автомобильного стартера, начинается ее эксплуатация. В зависимости от массы конкретного автомобиля, нагрузка может быть весьма серьезной. Чтобы устройство не подвело в первом же путешествии по бездорожью, не следует использовать в качестве троса веревку, пусть даже прочную и якобы долговечную. На барабан лучше всего намотать стальной трос, а перед его покупкой неплохо ознакомится с технической документацией на него, в которой должна быть указана максимальная нагрузка.
Естественно, что в процессе эксплуатации автомобиля трос, как и остальные подвижные части устройства, нуждаются в уходе. Потребуется регулярная очистка от грязи, которая скапливается на элементах конструкции в большом количестве, а также смазка механизмов и самого троса. Во время использования лебедки, изготовленной своими руками из автомобильного стартера, стоит помнить и о том, что стартер сам по себе рассчитан на кратковременный режим работы - не более 15 секунд с обязательным интервалом в полминуты. Будучи использованным в качестве мотора, стартер следует использовать в таком же режиме. Если за 10-15 секунд не удается преодолеть препятствие, следует сделать небольшой перерыв, после которого буксировку можно продолжать. Естественно, что в момент вытягивания транспортного средства все пассажиры должны покинуть салон.
