Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце - самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.
Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.
Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.
Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла - от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.
Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.
Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.
Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.
Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.
Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется
Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.
Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.
Единственной реальной угрозой, которая может вынудить произвести ремонт инфракрасного обогревателя своими руками является расплавление нескольких листов. Может произойти по причине перегрева, но для этого должны совпасть несколько условий.
Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.
Среди изобилия современных обогревателей отдельной группой выделяются инфракрасные модели. Их принцип работы основан на использовании длинноволнового излучения. Особенность источников тепла данной категории заключается в том, что они нагревают не воздух, а поверхность, на которую направлены. Наряду со множеством достоинств установки обладают единственным недостатком – сравнительно высокая стоимость. Поэтому потребители иногда ставят перед собой задачу сделать инфракрасный обогреватель своими руками.
Важно отметить, что тепловую энергию способно излучать любое физическое вещество. Электромагнитные колебания определенной частоты при повышении температуры нагревают излучатель. Тот в свою очередь направленно передает полученное тепло. Ключевым условием для работы такого устройства необходима возможность подключения к питающей однофазной (220В) сети.
Конструктивно прибор состоит из нескольких элементов:
Так выглядит классическая схема конструкции инфракрасного излучателя. На практике встречаются самые разнообразные версии подобного рода обогревателей.

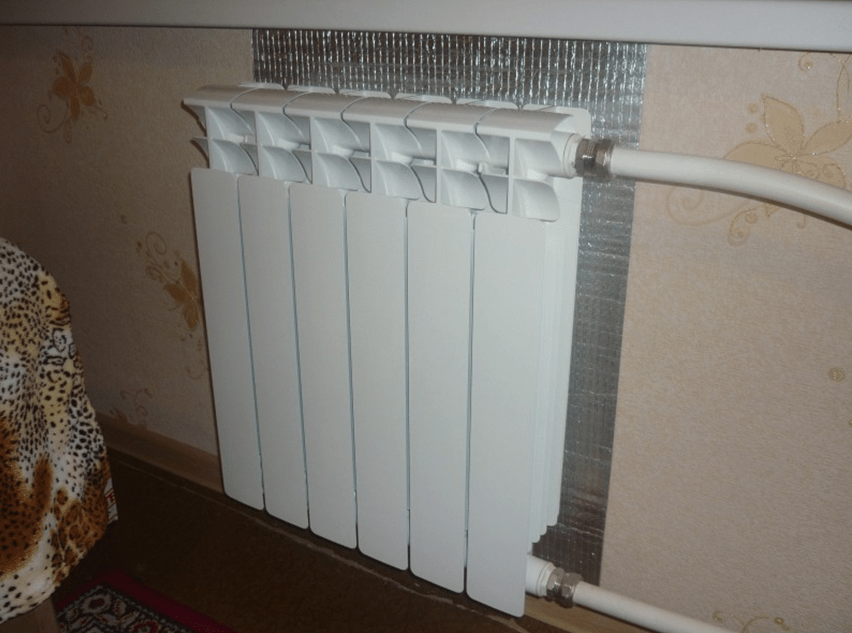

Самый простой способ организации инфракрасного отопления – фольга позади радиатора отопления. Она может быть установлена в любом помещении, где есть система водяного отопления. Такой нехитрый метод позволит сэкономить энергоресурсы. Суть идеи заключается в том, что тепло радиатора будет отражаться внутрь помещения, а не поглощаться стеной.
Дело в том, что любые настенные радиаторы или батареи обогревают комнату не только с помощью конвекции. Дополнительно они генерируют инфракрасные лучи. Такое нехитрое приспособление позволит увеличить теплоотдачу бытовых приборов на 10-20%. При этом затраты на совершенствование отопительной системы ничтожны по сравнению с получаемым эффектом.

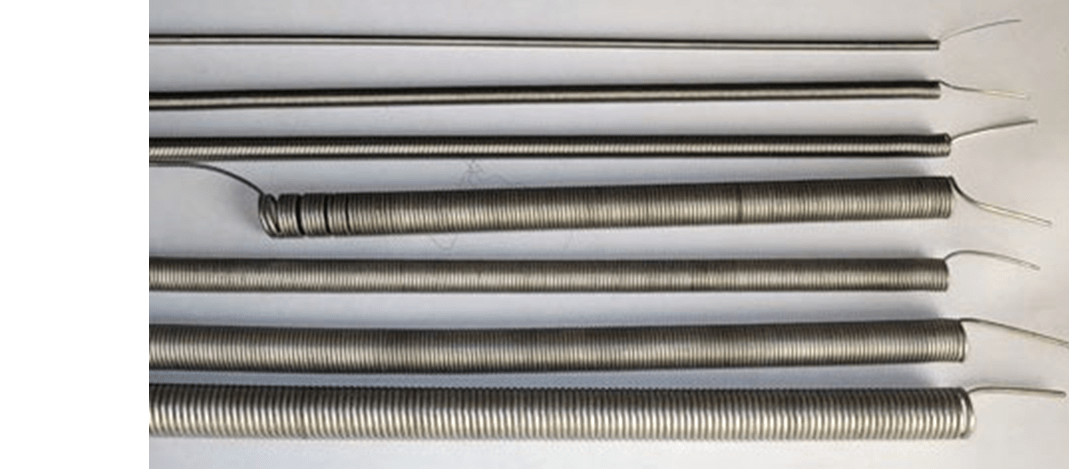

Все затраты ограничиваются приобретением комплектующих – инфракрасного порта и спирали накала. Вольфрамовая нить помещается в объемный металлический короб. Внутри него устанавливаются керамические вставки для изоляции спирали. ИК-порт подключается к обогревателю. Он будет передавать в пространство при помощи инфракрасного спектра волн.
Для воплощения идеи придется запастись двумя листами пластика (1*2м), графитовым порошком, эпоксидным клеем и кабелем для подключения к сети энергоснабжения. Прежде всего, следует приготовить смесь эпоксидного клея и графита в соотношении 1:1. Состав наносится на более шероховатую сторону пластикового листа зигзагообразными движениями. Это ничто иное как проводник с достаточно большим сопротивлением.
После этого два листа пластика склеиваются между собой с использованием эпоксидного клея. Вся конструкция помещается в рамку, которая придаст ей жесткости. К графитовой дорожке с разных сторон необходимо прикрепить медные клеммы. После полного высыхания клеевого состава устройство готово к использованию. Температура нагревателя зависит от соотношения клея и графита в смеси. Равные доли этих материалов предполагают нагревание листа до 65 градусов Цельсия.
Максимально компактный вариант, который может применяться для узко зонального обогрева. Для его изготовления потребуется:
Емкость должна быть чистой. Графит смешивается с речным песком в равных пропорциях. Далее смесь засыпается в пластиковую емкость так, чтобы наполнить ее до половины. Нужно вырезать из жести круг, размеры которого совпадают с диаметром пластиковой коробки. К его краю крепится один из проводов, после чего жесть нужно уложить в емкость на смесь песка и графита.
Теперь коробку необходимо наполнить песчано-графитовым составом до краев. Крышка тоже нужна из металла. Мало того, она обязательно должна плотно прилегать к коробке. При ее закрытии нужно создать избыточное давление внутри мини-резервуара. К ней же подсоединяется другой провод кабеля. После всех манипуляций устройство можно подключать к аккумулятору автомобиля или к бытовой сети через понижающий трансформатор.
Существуют и другие варианты ИК-обогревателей, которые можно смастерить своими руками. Ведь пытливый ум народных умельцев постоянно ищет новые решения, которые помогают приспособить старые и ненужные вещи, улучшить условия проживания и сэкономить на использовании энергоресурсов.
.
И обогреватель не простой, а такой, чтобы прям почти бесплатно, с минимумом вложений. На сегодняшний день самый доступный и эффективный источник тепла - это обычная лампа накаливания.
Если рассматривать лампочку как источник света, то ее КПД чрезвычайно мал и составляет не более 2-3%. А вот если посмотреть на лампочку как на источник тепла, то КПД будет аж 97%, потому как инфракрасное излучение нами воспринимается как тепло.
Если увеличить напряжение, подаваемое на лампочку, то можно получить КПД светоотдачи до 15%, но при этом лампочка проживет не более пары часов. А если снизить напряжение вдвое, то светоотдача упадет в 5 раз, и почти вся потребляемая энергия уйдет на излучение инфракрасного спектра. При этом срок службы лампочки увеличится с 1000 часов до почти 1000000 часов, то есть лампочка станет практически вечной, если сравнивать с человеческой жизнью.
Вы можете видеть, как при таком подключении значительно упала светоотдача. Давайте измерим сколько потребляет такая связка лампочек. Ток примерно 290 мА.
Для сравнения измерим ток, протекающий в одной лампочке. Он равен 420 мА. То есть, потребление составляет честных 100 Вт.
При подключении последовательно таких ламп, сразу чувствуется излучаемое тепло. И при этом на них можно спокойно смотреть, не щурясь от яркого света. Ток в этой цепи равен 410 мА. Значит потребление такой связки лампочек около 100 Вт, которые практически полностью идут на обогрев.
Как видим, большинство обогревателей тратят на обогрев одного квадратного метра 100 Вт электроэнергии. Чисто для сравнения глянем, что творится у масляных радиаторов. Соотношение такое же, те же 100 Вт на 1 м площади.
Чтобы обогреватель был более-менее прочным сделаем раму из алюминиевого уголка. У автора есть пару ненужных обрезков.
После того как автор заклепками закрепил полосы алюминия, рама стала жесткой. Углы выдержаны и можно заменить болты в раме на заклепки. Кроме болтов одного уголка оставляем возможность его открутить, на тот случай если не получится вкрутить лампочки.
Соединить два куска вместе помогут заклепки. Но баночный алюминии очень тонкий и легко рвется, поэтому с двух сторон на заклепку наденем шайбу. Такая конструкция будет уже гораздо надежней.
Теперь нужно скрепить недостающие куски таким же макаром. Кладем рефлектор в раму.
Крепим отражатель клепками. Сначала центральные, не дожимая их до конца, а потом крайние. Это делается потому, что листы ёрзают и постоянно хотят немного сложиться. А если зажать центральные заклепки, то листы могут остаться не в том положении, в котором нужно.
Суровые русские зимы, включение центрального отопления по неудобному графику, отсутствие в помещении каких бы то ни было источников тепла - всё это приводит к поиску альтернативных вариантов обогрева. Одним из них является инфракрасный обогреватель, который вполне можно сделать своими руками из подручных материалов.
Принцип действия инфракрасного обогревателя
Инфракрасный обогреватель представляет собой источник излучения с рефлектором - отражателем. Именно эти два основных элемента позволяют ему осуществлять равномерный прогрев помещения. Сфера использования такого источника тепла достаточно широка:
В основе действия - принцип инфракрасного излучения, свойственный нашему светилу. Нагреванию подвергается не воздух, а окружающие обогреватель предметы. А уже они, в свою очередь, делятся полученным теплом, создавая комфортную температуру в радиусе действия инфракрасного обогревателя.
Классификация инфракрасных обогревателей проводится по нескольким основаниям. Так, по способу и месту крепления такого оборудования выделяют следующие группы:
Мобильный инфракрасный обогреватель берёт своей компактностью
Потолочный обогреватель экономит массу места
Нагревательные элементы внутри прибора различаются по длине волны, что не только позволяет разделить их на отдельные группы, но и определяет сферу использования:
По типу нагревательного элемента различают:
Инфракрасный обогреватель простейшей конструкции состоит из следующих элементов:
Приступая к самостоятельному изготовлению инфракрасного обогревателя следует заранее определиться с необходимым количеством этих приборов и оптимальной мощностью. Расчёт производят, исходя из нормы: на 10 квадратных метров площади помещения достаточно одного обогревателя с мощностью 1 кВт. Так, для гаража в 20 квадратов потребуется установить 2 инфракрасных излучателя, тогда как для кухни площадью 8 квадратных метров достаточно будет и одного прибора с мощностью примерно 800 Вт.
Схема подключения ИК-обогревателя стандартна для любого электроприбора - через отдельную линию от автомата на электрощите. При этом между прибором и распредщитком устанавливается терморегулятор, на который и от которого прокладывают кабель для фазы и нейтрали. Заземление тянут непосредственного от щитка к излучателю, минуя терморегулятор. Если суммарный потребляемый ток меньше 10 А, то прибор можно запитать от линии розетки.
Перечень необходимых материалов и инструментов зависит от выбранной для самостоятельного изготовления модели. Так, для самого простого обогревателя, в котором функцию нагревательного элемента будет выполнять радиатор системы отопления, следует запастись отражающим материалом - фольгой, а также материалом для её крепления: толстым картоном, клеем и пр. Достаточно поместить отражающий элемент за батарею, не прижимая к рёбрам радиатора, и отражаемое от стен тепло станет нагревать окружающие предметы.
Для спирального самодельного обогревателя понадобятся:
Процесс изготовления инфракрасного обогревателя своими руками состоит из следующих этапов:
Для изготовления газового инфракрасного обогревателя потребуется дополнительно «поколдовать» с отражающим элементом:
Если нужен обогреватель, который будет работать от источника тока с напряжением в 12 вольт, то используют следующий алгоритм:
Выполненный из подручных средств прибор должен собираться в точном соответствии с правилами безопасной эксплуатации электрических и газовых приборов. В процессе использования его не стоит оставлять включенным без контроля. Как правило, режим их беспрерывной работы не превышает 4 часов.
Регулярный уход за обогревателем заключается в вытирании пыли. Эту процедуру проводят после полного остывания нагревательного элемента и отключения его от источника тока. Протирают сухой тряпкой.
Инфракрасный обогреватель, изготовленный самостоятельно, значительно экономит электроэнергию без потери качества отопления. Это позволяет использовать его даже там, где традиционная система отопления не справляется со своим функционалом либо полностью отсутствует.
