Кто разрабатывает планы эвакуации при пожаре. Составление плана эвакуации при пожаре – кто составляет, что туда входит, правила оформления и размещения. Помощь пожарным в эвакуации людей

Планы эвакуации изготавливаются размерами А3 и А2 на пластике (толщиной 1 мм), цветная полиграфия, фотолюминесцентное покрытие. По желанию Заказчика мы можем поместить план эвакуации в рамку.

В каких случаях требуется разрабатывать планы эвакуации при пожаре?
В соответствии с требованиями и ГОСТом-2009 г, в зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек (учитываются посетители) должны быть разработаны и на видных местах вывешены планы эвакуации людей.

На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

Планы эвакуации бывают этажными, секционными, локальными и сводными (общими). Этажные планы эвакуации разрабатывают для этажа в целом. Секционные планы эвакуации следует разрабатывать:

если площадь этажа более 1000 м 2 ;
при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
при сложных (запутанных или протяженных) путях эвакуации.

Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.

Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации. Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).

При проведении работ по реконструкции или перепланировке здания, сооружения, объекта в план эвакуации должны быть внесены соответствующие изменения.

Планы эвакуации состоят из графической и текстовой частей.

Графическая часть включает в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:

путей эвакуации;
эвакуационных выходов и (или) мест размещения спасательных средств;
аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;
места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;
мест размещения спасательных средств, обозначаемых знаками безопасности;
мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности.

Цветографические изображения знаков безопасности и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026-2001, и нормативным документам отраслевого назначения.

Высота знаков безопасности и символов на плане эвакуации от 8 до 15 мм, на одном плане эвакуации они выполнены в едином масштабе. Для знаков безопасности, символов и условных графических обозначений даны пояснения их смыслового значения в текстовой части плана эвакуации.

В текстовой части излагается:

способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);
порядок и последовательность эвакуации людей;
обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;
порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.

Размеры планов эвакуации, мм не менее:

600x400 - для этажных и секционных планов эвакуации;
400x300 - для локальных планов эвакуации.

Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов.

Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения. Планы эвакуации следует выполнять на основе фотолюминесцентных материалов. Допускается использовать для выполнения планов эвакуации несветящиеся материалы, которые должны соответствовать требованиям ГОСТ Р 12.4.026-2001, установленным к несветящимся материалам.

Фон плана эвакуации:

желтовато-белым или белым - для фотолюминесцентных материалов;
белым - для несветящихся материалов.

Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) черного цвета независимо от фона. Высота шрифта - не менее 5 мм.

Планы эвакуации вывешивают на стенах помещений и коридоров, на колоннах и т.п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.

Для изготовления плана эвакуации от Вас требуется:

Планировка помещений (план БТИ, схема здания, предыдущий план эвакуации, ручная отрисовка с соблюдением пропорций и др.)

На плане помещений необходимо указать предполагаемое место расположения плана, нахождение средств противопожарной защиты (пожарные краны, огнетушители, пожарные щиты), места расположения городских телефонов, аптечек, а также основные и запасные выходы.

Этапы изготовления плана эвакуации:

Разрабатывается черновик плана эвакуации, который предоставляется заказчику для корректировки и внесения выявленных несоответствий.

После внесения исправлений заказчику предоставляется окончательный вариант плана эвакуации, который утверждается заказчиком, что является подтверждением соответствия плана.

ВНИМАНИЕ! После подписания заказчиком окончательного варианта плана эвакуации, план отправляется в печать и внесение изменений не представляется возможным.

После изготовления плана эвакуации, он утверждается заказчиком и согласовывается с органами НД МЧС России. Проставляются печати Заказчика и МЧС, после чего план покрывается фотолюминесцентной пленкой.

Компания «Аудит пожарной безопасности» разрабатывает и изготавливает фотолюминесцентные планы эвакуации людей при пожаре в соответствии с требованиями ГОСТ 12.2.143-2009. Планы эвакуации изготавливаются размерами 400*300 (А3) и 600*400 (А2) на пластике, цветная полиграфия, глянцевое ламинирование.

ВНИМАНИЕ АКЦИЯ

Почему выбирают нас?

Мы гарантируем прохождение проверки на вашем объекте!


План разрабатывается согласно ГОСТ Р 12.143-2009.	Обследование объекта проводят только квалифицированные специалисты.	Консультируем по вопросам обеспечения пожарной безопасности.	Самостоятельно определим место для правильной установки.

План разрабатывает проектировщик.	Проверяет и согласовывает пожарный эксперт.	Наши планы прошли проверки на сотни объектах Санкт-Петербурга.

Стоимость плана эвакуации от 1980 ₽

Делаем планы с 2007 года!

Заказав План эвакуации у нас вы получаете услугу "под ключ", а именно:

Обследование объекта, с определением необходимого количества средств пожаротушения.
Фотолюминесцентный план эвакуации, разработанный на основании имеющейся у нас Лицензии на данный вид работ, строго в соответствии с требованиями ГОСТ Р 12.2.143-2009 и ППР-2012.
Выбор: просто пластиковая основа, либо оформление в красивую металлическую алюминиевую рамку с возможностью выбора цветов.
Гарантийный срок службы 5 лет!
Доставку и установку на объект.

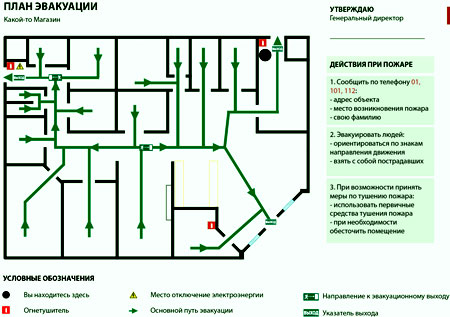

Примеры планов эвакуации:

На каждом объекте защиты, согласно Правилам противопожарного режима (ППР-2012) должен иметься план эвакуации людей в случае пожара!

План эвакуации разрабатывается, согласно ГОСТ Р 12.2.143-2009 и является неотъемлемой составной частью фотолюминесцентной эвакуационной системы (ФЭС).

План эвакуации должен быть вывешен на видном месте с указанием эвакуационных, аварийных путей и выходов, первичных средств пожаротушения, пожарных кранов, щитов, ручных пожарных извещателей, средств оказания первой помощи (аптечка), средств защиты органов дыхания, стационарных телефонов, а так же должен быть определен и указан порядок действий при пожаре.

Как оказывается услуга по разработке и изготовлению Плана эвакуации?

Вы делаете заказ по телефону либо по эл.почте;
Наш квалифицированный специалист выезжает на объект для проведения обследования. Определяет правильные места установки первичных средств пожаротушения. Если необходимо – производит расчет первичных средств пожаротушения. Проверяет схему помещения на соответствие фактической планировки, подбирает правильное место установки плана эвакуации;
Консультируем (при необходимости) по вопросам обеспечения пожарной безопасности на вашем объекте;
Проектировщики разрабатывают ваш план эвакуации;
Пожарный эксперт нашей компании @fireexpert101 проверяет и согласовывает;
Производим доставку и установку.

Зачем нужен План эвакуации?

Указание к путям эвакуации, к первичным средствам пожаротушения, а также служит ориентацией людей, находящихся в здании в случае возникновения пожара или любой другой ЧС для обеспечения организованной эвакуации и спасения людей, минуя тупики и опасные места;
Обучения и инструктаж работников правилам поведения на случай возможной эвакуации;
Для проведения аварийно-спасательных работ в процессе ликвидации ЧС (используется пожарными при разведке, ликвидации очагов пожара);
Для прохождения проверки органами государственного пожарного надзора;
Для страхования объекта защиты;
Для получения лицензии по лицензируемым видам деятельности.

Какие бывают Планы эвакуации (типы)?

Этажные (при площади этажа до 1 тыс. кв. м.) – формата А2 (размером 400 х 600 мм.)
Секционные (при площади этажа более 1 тыс. кв. м.) – формата А2 (размером 400 х 600 мм.). Применяются в случаях присутствия на этаже раздвижных дверей, перегородок, турникетов, при сложных путях эвакуации, наличие более одной лестничной клетки и пр.
Локальные – формата А3 (размером 300 х 400 мм.) для помещений, предназначенных для постоянного размещения/пребывания людей – гостиничные номера, комнаты в общежитии, больничные палаты, каюты на судах.
Сводные – состоят из вторых экземпляров вышеперечисленных типов и хранятся у дежурного, выдаются руководителю ликвидации ЧС.
Планы эвакуации состоят из графической и текстовой части, цвет фона – белый, допустимы желтоватые оттенки.

Какая цель Плана эвакуации?

Проведение эффективной и максимально оперативной эвакуации людей в случае пожара, задымления и других ЧС, по маршрутам наименьшей протяженности, минуя тупики и опасные места.
Нахождение первичных средств пожаротушения, устройств оповещения, подачи сигнала тревоги, запуска инженерных систем противопожарной защиты (водопровода, пожаротушения, дымоудаления, оповещения)
Обучение и инструктаж работников правилам поведения на случай возможной эвакуации;
Регламентирует действия дежурного персонала, работников;
Напоминает о порядке первоочередных действий, предпринимаемых при обнаружении очага пожара дежурным персоналом;
Проведения аварийно-спасательных работ в процессе ликвидации ЧС (используется пожарными при разведке, ликвидации очагов пожара).

Правила размещения:

План эвакуации, как элемент ФЭС, вывешиваются на стенах в коридорах, переходах, при входах в здание, помещение в тех местах, что указаны в графической части документа, на видном месте на высоте 1,8 м.
Должны быть хорошо освещены.
Количество планов эвакуации на этаже определяется для каждого объекта индивидуально, с учетом того, что на каждом основном/запасном маршруте должно быть вывешено не меньше одного экземпляра, ориентирующего людей по направлению к выходам.
Сводные планы эвакуации хранятся у ответственного за ПБ здания, в помещении диспетчерской или на посте охраны.

Не забывайте, что отсутствие, несоблюдение требований разработки или разработку с нарушением установленных норм в КоАП РФ статьей 20.4 предусмотрена административная ответственность в виде штрафа, а за повторное нарушение юридическим лицам может грозить приостановка деятельности на срок до 90 дней.

Наши планы эвакуации вы можете увидеть:


Сеть магазинов парфюмерии и косметики ИЛЬ ДЕ БОТЭ.	Группа компаний "НЕВА МИЛК" является одной из ведущих компаний на российском рынке молочных продуктов.	"Метрострой" - организация по строительству метрополитена в Санкт-Петербурге.	Сеть ресторанов быстрого питания "McDonald’s".

Всероссийская общественная организация "Русское географическое общество".	Электродный завод в России компании ESAB, мирового лидера производства оборудования для сварки.	"Свято-Троицкая Сергиева Приморская мужская пустынь".	Сеть ресторанов быстрого обслуживания "Subway".

План эвакуации административного здания является документом, который должен быть во всех административных, хозяйственных и коммерческих зданиях. Он регламентирует порядок действия персонала учреждения и его посетителей при обнаружении признаков возникновения пожара. Учитывая то, что огонь распространяется необычайно быстро, план эвакуации здания должен быть продуман до мелочей, отработан качественно, подробно, с учетом всех нюансов, которые могут возникнуть при пожаре.

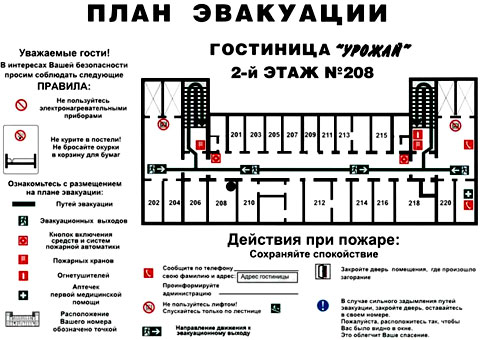

Образец плана эвакуации здания при пожаре

Создавая этот документ, его автор обязан предусмотреть все варианты возгорания, распространения огня и дыма, особенности строения и человеческий фактор. План должен быть точным и понятным с первого раза. Кроме того, он понадобится пожарным расчетам для проведения мероприятий по ликвидации огня, движения по этажам и поискам людей в помещениях.

Порядок действий, описанный в документе, является обязательным для сотрудников учреждения.

Для того, чтобы их действия были четкими и осмысленными, руководитель заведения обязан довести план до каждого человека, с определенной периодичностью проводить тренировки и учения по порядку действий при возникновении пожара.

Согласно действующим , для всех нежилых помещений, где работают 10 человек и более.

Пример плана эвакуации из здания автовокзала

Это обязательное требование, невыполнение которого карается в установленном законом порядке. Более подробно перечень таких помещений расписан в ГОСТ Р 12.2.143-2009.
Вот, какие группы строений и помещений должны иметь документацию о порядке действий при обнаружении пожара:

Если у руководителя созданного предприятия имеются сомнения относительно необходимости изготовления документации на случай пожара, то ему можно обратиться в одно из ближайших подразделений МЧС. Специалисты этого ведомства дадут квалифицированную консультацию и рекомендации.

Кроме того, в МЧС можно взять образец составления плана, который послужит основой для составления собственного документа. Для того, чтобы облегчить и ускорить работу вполне допустимо изучить примеры наиболее грамотных планов и получить их копии.

Структура плана эвакуации

Этот документ должен составляться по строго определенным правилам, так как от качества исполнения бумаг будет зависеть жизнь людей в критической ситуации. Состоит пожарная документация из текстовой и графической части.

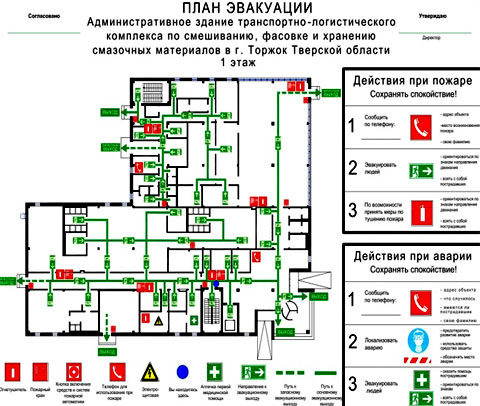

Пример составленного плана эвакуации административного здания

Основной частью является схема (графическая часть), на которой обозначен порядок действия людей при возникновении экстремальной ситуации. В пояснительной записке (текстовой части) максимально подробно и доходчиво расписаны действия всех должностных лиц при возникновении пожара, с указанием временных показателей и способов отчетности.

Как правило, в изготовлении плана принимает участие несколько человек, отвечающих за различные направления деятельности организации.

Если все эти лица имеют равный статус, то они ставят свои подписи в нижней части бумаги. План может подписывать и заместитель руководителя, отвечающий за вопросы пожарной безопасности. Перед утверждением документ согласовывается с представителем территориального подразделения МЧС. После утверждения документации руководителем учреждения из нее делаются выписки и отдельные схемы.

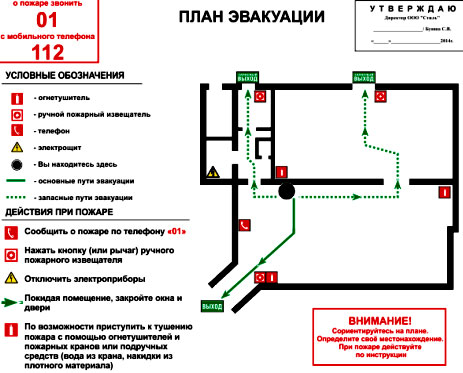

Отдельная схема эвакуации из некоторых помещений

Это необходимо для того, чтобы довести порядок действий при пожаре до всех людей, которые работают в здании, или его посетителей.

Схемы эвакуации при пожаре бывают следующих типов:

Как правило, схемы вывешиваются около входных дверей и в коридорах.

Исполнение графической части

Графическая часть состоит из планов каждого этажа здания. Если все этажи имеют одинаковую планировку, то делается только 1 лист, который копируется в нужном количестве экземпляров. Все помещения наносят схематично без указания мест, в которых не находятся люди (кладовки, архивы, бытовки).
На заготовку плана необходимо нанести информацию о:

всех комнатах, где работают или теоретически могут временно находиться люди;
дверях и окнах, в том числе вентиляционных;
коридорах, тамбурах и холлах;
входах на этаж и лестницы, в том числе вспомогательные, технические и внешние;
лифтовых шахтах;
подвальных и чердачных помещениях с указанием материалов, которые использованы в их отделке;

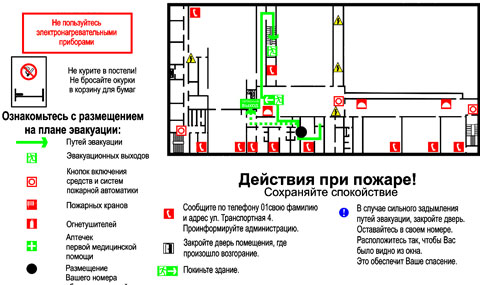

Условные обозначения на плане эвакуации

Названия всех помещений указываются на бумаге. Если комнат слишком много, то они обозначаются номерами. Расшифровка помещений указывается в условных обозначениях или в пояснительной записке. Двери, которыми можно воспользоваться, изображают в открытом виде. Закрытые выходы оснащаются сноской с указанием места, где хранятся ключи от них. Выходы на пожарные лестницы помечают соответствующей надписью.

После , на бумагу наносится следующая специфическая информация:

Для удобства чтения графической части каждая группа условных обозначений имеет свой цвет. Так, все пути эвакуации рисуются зелеными стрелками. Средства пожаротушения, сигнализации и оповещения обозначаются красным цветом. Места сбора персонала, посетителей и учащихся обозначаются желтыми фигурами. Двери и лестницы рисуются черным цветом. В обязательном порядке исполнитель плана должен указать, что рекомендуется использовать основные маршруты, оставляя резервные пути на самый крайний случай.

Схема исполняется по правилам, относящимся к оформлению графических документов:

Образец оформления графической части плана эвакуации

В правом верхнем углу пишется слово «Утверждаю», под ним указывается должность руководителя, ставится его подпись и дата визирования. В левом верхнем углу свою визу согласования документа ставит ответственный сотрудник пожарной охраны МЧС.
Под этими служебными абзацами пишется полное название документа «План эвакуации (наименование учреждения)».
Вычерчивается подробная схема этажа с указанием всех символов и порядка действий людей при пожаре.
Под схемой указываются условные обозначения, расписывается экспликация помещений и места сбора (днем, ночью, летом и зимой).
Внизу листа пишется должность исполнителя документа.

В зависимости от площади помещений и сложности их планировки, графическая часть исполняется на листах форматом 600х400 мм и 400х300 мм.

Наверное, каждый предприниматель сталкивался с необходимостью сделать план эвакуации здания при пожаре. Он утверждается начальником пожарной части города.

Конечно, можно заказать изготовление такого плана специализированной фирме. Но вам всё равно придётся рисовать эскиз, план здания, места размещения телефонов и огнетушителей. А если пионеры напишут на нём три весёлых буквы, придётся повторно обращаться в эту фирму.

Эта задача вполне решается собственными силами. Достаточно один раз составить подробный план эвакуации своими руками. Затем в любое время можно будет сделать его копию или доработать немного в будущем.

Типовой план эвакуации людей при пожаре

План-схема эвакуации при пожаре обязательно должен присутствовать в любом общественном здании, независимо от того, каким профилем оно обладает. На плане указаны телефонные номера аварийных служб, а также пути, по которым можно покинуть помещение в случае возникновения пожара.

При составлении следует учитывать надежность используемых путей эвакуации, объемно-планировочные параметры здания, а также особенности поведения людей в момент пожароопасности. Обязательно принимайте во внимание то, с какой силой и скоростью будут двигаться людские потоки. Также необходимо помнить о наличии пассивных и активных и режиме эксплуатации здании, актуальном на данный момент. Организацию пожарной безопасности всегда следует начинать с изготовления как можно более подробного и чёткого плана.

В план эвакуации включен документ, в котором содержится подробная информация и правилах поведения в случае возникновения пожара, а также указаны все возможные выходы и пути, позволяющие покинуть здание. Помимо этого, в нём должна присутствовать инструкция, благодаря которой можно контролировать последовательность и порядок действий людей на объекте. Этот схематический план позволяет существенно облегчить организованное и самостоятельное движение рабочего персонала в безопасную зону. План-схема эвакуации в общественных местах должна быть вывешена на видных местах таким образом, чтобы её видели все люди.

План эвакуации всегда должен висеть в здании на видном месте

Разработка плана эвакуации осуществляется в соответствии с нормами ГОСТ Р 12.2.143-2002. Необходимость изготовления планов эвакуации и их дальнейшего размещения в зданиях и учреждениях различного назначения регламентируется перечнем правил и стандартов пожарной безопасности, а также ряда других нормативных документов.

Требования при составлении плана эвакуации

В соответствии с правилами пожарной безопасности, которые действуют на территории нашей страны, план-схему эвакуации следует использовать каждые полгода, как наглядный инструмент во время практических тренировок обслуживающего персонала. На объектах, где подразумевается ночная смена работы, план эвакуации должен включать варианты действий, как в дневное, так и в ночное время суток.

Как начертить своими руками план эвакуации

Способы изготовления планов эвакуации людей при пожаре зависят от необходимого количества готовых экземпляров чертежа. К примеру, в небольших организациях, где достаточно одного экземпляра, можно ограничиться простым листком бумаги и фломастерами чёрного и красного цветов. В больших учреждениях, где требуется сразу несколько копий документа, можно прибегнуть к помощи принтера и компьютера (принтер обязательно должен быть цветным, так как определенные части плана должны быть обозначены красным цветом).

Если вам необходимо изготовить один крупный экземпляр плана эвакуации для коридора и несколько небольших для кабинета, то первый можно изготовить от руки, а остальные – на компьютере. На этом видео можете посмотреть, как сделать большой фотолюминесцентный план эвакуации на цветном принтере.

При разработке плана следует пользоваться только плотной и качественной бумагой, независимо от того, какой способ изготовления выбран. Для многоэтажных зданий следует подготовить несколько чертежей, по одному на каждый этаж.

На каждый этаж должен быть сделан отдельный план эвакуации

Подготовка чертежа начинается с того, что на бумагу переносят схему этажа. Вам необходимо узнать, в каком из подразделений он хранится, после чего попросить предоставить вам его копию. Обратитесь к человеку, который ответственен за пожарную безопасность, и узнайте то, как они должны выглядеть. Самостоятельно определять эти пути нельзя, так как вы не можете в точности знать, какие них можно использовать, а какие – нет.

Пути эвакуации наносятся на план яркими, красными линиями. Обязательные стрелки, которые указывают, как и куда следует перемещаться при возникновении пожара, так же помечают красным цветом.

После этого на плане следует аккуратно выделить месторасположение пожарных гидрантов (огнетушителей, электрощитов, умывальников, стационарных телефонов, противопожарного инвентаря). Внизу плана эвакуации указываются телефонные номера аварийных служб (для стационарных и мобильных телефонов). В завершении на плане необходимо подставить все необходимые подписи и разместить листы на видных местах, тщательно прикрыв их оргстеклом.
