ПРОЕКТ ПРОИЗВОДСТВА РАБОТ
на изготовление конструкций пожарного резервуара емкостью 150 м

ВЕДОМОСТЬ ССЫЛОЧНЫХ И ПРИЛАГАЕМЫХ ДОКУМЕНТОВ


Обозначение	Наименование	Примечание
	Прилагаемые








	Каркас пространственный
	Каркас пространственный


	Блок угловой. Сборочный чертеж
	Каркас пространственный









	Узлы гидроизоляции

Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

Ссылочные документы


серия 3.900-3	Сборочные железобетонные конструкции емкостных сооружений для водоснабжения и канализации
	Плиты покрытий железобетонные для зданий предприятий. Технические условия
	Люки смотровых колодцев и дождеприемники
	Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
	Бетоны. Классификация и общие технические требования

Ведомость рабочих чертежей основного комплекта марки КЖ


	Наименование	Примечание
	Общие данные. Начало
	Общие данные. Окончание
	План на отм. +4200 Разрез 1-1, 2-2
	Схемы расположения элементов конструкций резервуара
	Спецификация элементов днища. Ведомость расхода стали
	Днище. Опалубочный чертеж
	План раскладки нижних, верхних сеток и каркасов КР и КП
	Днище. Разрезы Сопряжение каркасов в углу

1. Общие указания

1. В проекте разработан резервуар, предназначенный для хранения пожарного запаса воды на территории ООО ".....".

2. Проект разработан в соответствии с требованиями действующих нормативных документов.

3. 3а отметку 0.000 принят верх ж/б днища, что соответствует абсолютной 111.4.

4. Днище - монолитная железобетонная плита толщиной 14 см. Сопряжение днища со стенами в виде фундаментного паза.

5. Стены из сборных стеновых панелей серии 3.900-3. Стыки шпоночного типа. Угловые сопряжения из монолитного железобетона. Монтаж плит вести от середины к углам. Панели устанавливаются в паз днища, закрепляются в проектном положении деревянными клиньями твердых пород и соединяются между собой арматурными накладками. Вертикальные стыки между стеновыми панелями замоноличиваются механизированным способом, в соответствии с "Рекомендациями по замоноличиванию стыков шпоночного типа в сборных железобетонных водосодержащих емкостях".

6. Покрытие из сборных плит серии 1.465-3.

7. Для повышения водонепроницаемости и герметичности резервуаров предусмотрено омоноличивание всех стыков сборных конструкций бетоном на напрягающем цементе. Шпоночные стыки стеновых панелей инъецируются раствором на основе этих же цементов.

8. Проектом предусмотрены следующие антикоррозионные мероприятия:

- бетоны повышенной плотности марок по водонепроницаемости W6;

- обетонирование и металлизация всех закладных и соединительных изделий;

- окраска всех необетонированных металлоконструкций за 4 раза эмалью Х-710 по одному слою краски ХС-720 и грунта ВЛ-023. Трубопроводы и технологические изделия окрасить тремя слоями перхлорвинилового лака ХС-76.

9. Оформлению актами на скрытые работы подлежат:

- разбивка осей резервуара;

- устройство днища;

- армирование углового сопряжения;

- монтаж стеновых плит и плит перекрытия;

- замоноличивание вертикальных швов между стеновыми плитами;

- замоноличивание швов между плитами перекрытий и анкеровку плит;

- устройство гидроизоляции.

10. Производство работ выполнять в соответствии с требованиями СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004 ; СНиП 12.03-2001 Безопасность труда в строительстве ; СНиП 3.04.01-87 Изоляционные и отделочные покрытия, указаниям на рабочих чертежах .

Рис.1. Пожарный резервуар емкостью 150 м

11. После набора монолитным железобетоном 100%-ой проектной прочности следует провести гидравлическое испытание. Гидравлическое испытание резервуара должно производиться при положительной температуре наружной поверхности стен, до устройства гидроизоляции и после завершения всего комплекса строительных работ в резервуаре. При проведении гидравлического испытания следует руководствоваться требованиям СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации .

Рис.2. План на отметке 4200

Рис.3. План покрытия

Рис.4. Схема расположения элементов стен

Рис.5. План днища

Рис.6. Разрез

Рис.7. Разрез 1-1

Рис.8. Разрез Б

Ведомость элементов покрытия


Марка, поз.	Обозначение	Наименование	Масса ед., т
		Сборочные единицы
П-1 Марка, поз.	Обозначение	Наименование	Масса ед., т
	Серия 3.900-3	Панель стеновая ПС 1-36-Б1
		Ж.б. монолитный угловой блок

Ведомость элементов камеры лаза


Марка, поз.	Обозначение	Наименование	Масса ед., т
		Сборочные единицы
	Серия 3.900-3	Кольцо КЦ 15-9
	Серия 3.900-3

Сборные резервуары

Пожарные резервуары FLAMAX в системах пожаротушения

Водяной запас как компонент защиты

Концепция защиты от возможного возгорания прямо зависит от особенностей объекта. К факторам риска относятся: использование энергоемкого оборудования, взрыво- и пожароопасных веществ в процессе производства, большое количество горючей нагрузки в складских помещениях. Существуют различные типы автоматических систем пожаротушения: водяного (спринклерная, дренчерная), пенного, газового и порошкового.

Преимущества водяных систем:

Они применяются и для непосредственного подавления очага возгорания, и для создания препятствий распространению огня.
Для работы достаточно иметь доступ к подаче воды из водопроводной сети или противопожарного резервуара.
Вода, распыляемая спринклерами при пожаре, не только гасит пламя , но и охлаждает окружающую среду. Водяная стена, создаваемая дренчерной завесой, запирает на ограниченной площади дым, токсичные продукты горения и тепловое излучение на заданный промежуток времени.

Как правило, на производственных и логистических площадках комбинируются спринклерная и дренчерная системы пожаротушения, внутренний противопожарный водопровод и пожарные гидранты наружной сети. А это выливается в значительный расход воды. В соответствии с СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения», в схеме допускается использовать либо магистральную подачу, либо пожарные емкости, предназначенные для хранения регламентируемого водяного запаса.

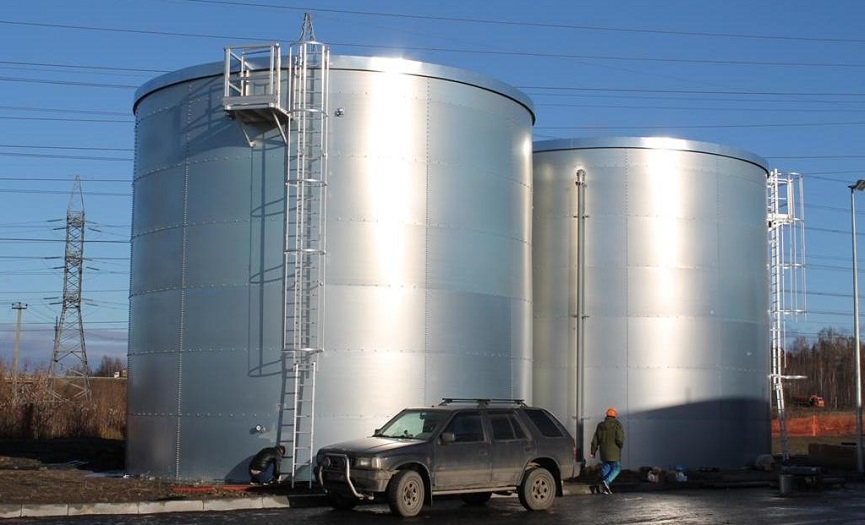

Наземные мембранные резервуары FLAMAX и их место в принятой классификации

Пожарные вертикальные/горизонтальные резервуары можно разделить по типу размещения (наземные, подземные) и по материалу изготовления (стальные, пластиковые, железобетонные, мягкие). Стальные резервуары делятся по конструкции на сборные и сварные.

Подземное размещение экономит пространство. В зимний период не требуется подогрев воды. Можно придать емкости любую форму. Но монтаж будет дорогостоящим и длительным: предполагается разработка грунта, значительный объем земляных работ, устройство надежного основания и многослойная гидроизоляционная защита от контакта с грунтовыми водами. Уже установленный резервуар очень сложно переместить.

Сварные наземные резервуары делаются из готового рулонного материала, который поставляется оперативно. Однако монтаж и сварка до начала испытаний требуют большого времени и сопровождаются существенным энергопотреблением. Сварные швы предстоит аттестовать, корпус - регулярно ошкуривать и окрашивать. Вода контактирует с металлом и вызывает коррозию.

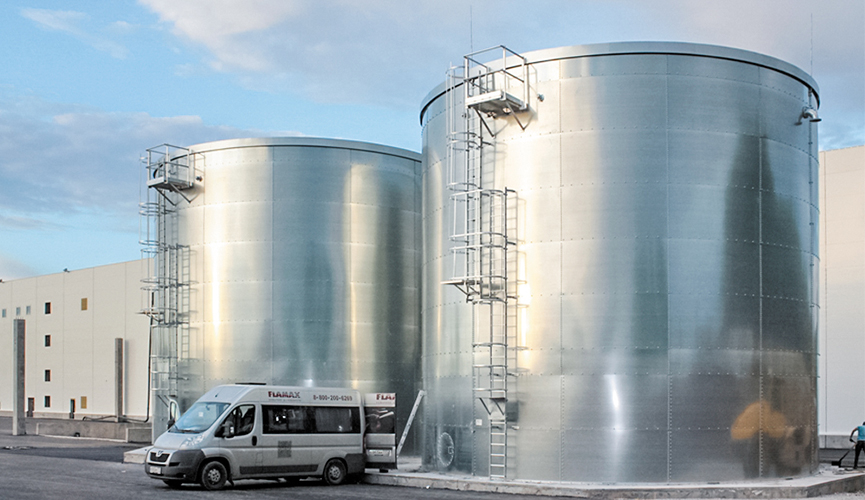

Компания FLAMAX поставляет наземные сборные резервуары с гидроизолирующей мембраной (ТУ 5265-003-64512625-2015 ). Они заметно выигрывают у подземных и сварных по затратам (особенно на эксплуатацию) и по характеристикам:

Сроки монтажа минимальны, работы выполняются в любое время года, возможен демонтаж и перенос, а также наращивание существующей емкости.
Микродеформации и трещины в фундаменте никак не влияют на мембрану.
Конструкция меняется в зависимости от условий эксплуатации. Можно усилить корпус, установить обогрев и теплоизоляцию. Причем теплоизолируется вся поверхность (стенки, дно, крыша) - это уменьшает теплопотери и расходы на обогрев.
Узлы и патрубки подбираются под конкретную противопожарную систему.
Наземный пожарный резервуар в разобранном виде очень компактный, что резко снижает транспортные расходы и упрощает хранение до начала монтажа.

Преимущества резервуаров

КАЧЕСТВЕННАЯ РАБОЧАЯ ДОКУМЕНТАЦИЯ (П,РД,ИД)

БЫСТРЫЙ МОНТАЖ БЕЗ ПРИМЕНЕНИЯ СВАРКИ

АДАПТИРОВАНЫ ПОД СЛОЖНУЮ КЛИМАТИКУ

ОТСУТСТВИЕ КОНТАКТА ВОДЫ И МЕТАЛЛА

СБОРКА В СТЕСНЕННЫХ УСЛОВИЯХ ВНУТРИ ЗДАНИЙ

ГАРАНТИЯ ДО 10 ЛЕТ, СРОК СЛУЖБЫ 60 ЛЕТ

В состав самонесущей конструкции входят:

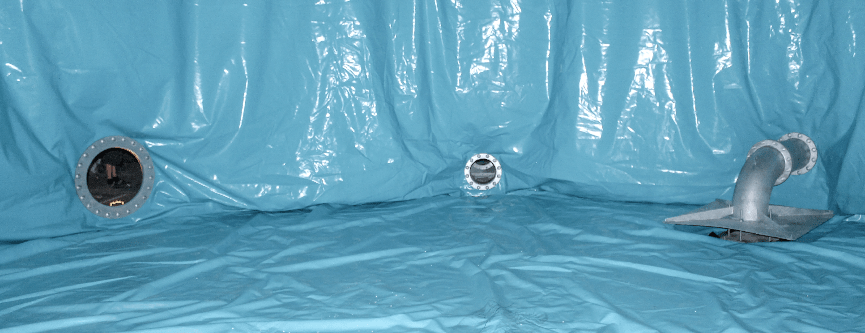

Высокопрочная армированная ПВХ-мембрана . Она изготавливается на заводе под каждый конкретный резервуар, что обеспечивает его идеальную герметичность и отсутствие контакта воды с металлическим корпусом.
Корпус из листов гальванизированной стали стандартного размера (2 500 × 1 250 мм), объединенных в кольца. Используются болтовые соединения .
Усилительные ободья , размер которых рассчитывается исходя из объема и диаметра резервуара.

При необходимости применяются:

Утепленная кровля.
Внутренняя и/или внешняя теплоизоляция стенок и дна резервуара.
Нагревательные элементы или иные источники тепла.

В совокупности это обеспечивает устойчивость к коррозии и механическим повреждениям, снеговой, ветровой и сейсмической нагрузкам. Температурный режим эксплуатации составляет от -55 до +55 °С.

Metallic Bolted Storage Tank («Металлические резервуары с технологией сборки на болтах» ) разработаны французской компанией APRO Industrie, поэтому соответствуют и российским, и международным стандартам: ГОСТ , FM Global , LPCB, NFPA, APSAD, NF EN 12845. В том числе по запасу прочности, который закладывается при расчетах.

Комплектация и дополнительное оборудование наземных пожарных резервуаров

Высота мембранных наземных пожарных резервуаров доходит до 13,5 м, а диаметр составляет от 2 до 25 м. Размеры соответствуют объему воды от 20 до 6 500 кубометров. Для изделий объемом более 6 500 кубометров используется немного иная технология герметизации, мастиковым составом.

Смотровой люк
Платформа
Утепленная крыша
Утепленные стены
Нагреватели
Люк доступа
Узел заборы воды с антивихревой пластиной
ПВХ мембрана
Утепленное дно
Дыхательный патрубок
Узлы заполнения и теста необходимого диаметра
Узел перелива
Кронштейны крепления для трубопровода
Узел сообщающегося трубопровода
Узел установки датчиков температуры
Дренажный узел

Помимо резервуара, в комплект поставки могут входить:

Узлы для насосной линии, трубопроводов заполнения, перелива, теста, дренажа, сообщения сосудов.
Уровнемеры, термометры, термостаты, манометры, датчики температуры и уровня воды.
Люки доступа, лестницы, платформы.
Дыхательные клапаны и нагревательные элементы мощностью от 3 до 20 кВт.
Модули для подключения пожарной и другой техники.

В нашей компании можно выбрать подходящее типовое решение, заказать стандартные стальные наземные резервуары или же индивидуальный расчет, проектирование и изготовление любой нестандартной конструкции.

Варианты размещения противопожарных резервуаров FLAMAX на площадке

Компанией FLAMAX были разработаны различные концепции размещения резервуаров на площадке строительства. Данные разработки уже неоднократно применялись проектными организациями и показали свою практичность и экономичность при строительстве систем хранения и подачи воды. На визуализациях концепций расположенных ниже, вы можете понять каким образом реализуются данные проекты.

Совместное расположение противопожарных резервуаров и насосной станции. Резервуары пристраиваются с торцов или задних углов насосной станции.

Отдельно-стоящие резервуары. Резервуары установлены на удалении от насосной станции.

Нашими клиентами отмечено, что лучшим вариантом всё же является объединение резервуаров и насосной станции в единое целое, так как при этом значительно снижаются издержки при реализации проектов и их эксплуатации. Это достигается за счет таких факторов, как отсутствие необходимости утепления трубопроводов и запорной арматуры, так как все узлы находятся внутри помещения насосной станции, отсутствие внешних подземных трубопроводов от насосной станции к резервуарам, единая фундаментная плита и многое другое.

Критерии выбора, ограничения наземных пожарных резервуаров

Порядок выбора любого компонента противопожарной системы определяется нормативной базой, в которую входят технические условия (ТУ), СНиП и Своды правил (СП). Также учитываются ведомственные нормативные и руководящие документы (РД).

Согласно СП 31.13330.2012:

«Пожарный объем воды надлежит предусматривать в случаях, когда получение необходимого количества воды для тушения пожара непосредственно из источника водоснабжения технически невозможно или экономически нецелесообразно», также правилами предусмотрено необходимое количество пожарных резервуаров в целях круглосуточного обеспечения водой систем пожаротушения. Требуется не менее двух пожарных резервуаров или водоемов, при этом в каждом из них должно храниться 50 % объема воды на пожаротушение. Подача воды в любую точку пожара должна обеспечиваться из двух соседних резервуаров или водоемов. При объеме резерва 1 000 м 3 и менее допускается хранить его в одном резервуаре.

Запас воды должен быть достаточным для тушения любого пожара. Для расчета объема резервуара нужны следующие данные:

Время, необходимое для полной ликвидации очага возгорания.
Прогноз пожароопасности объекта в единицу времени (от недели до года).
Конструктивное решение и расход системы пожаротушения (число струй, высота подачи, напор).
Общее количество резервуаров на площадке.
Время, необходимое для гарантированного заполнения емкости.

Первые в России мембранные резервуары были установлены более 12 лет назад и с успехом используются без капитальных вложений на ремонт или обслуживание. В Европе такие емкости эксплуатируются более 25 лет. Причем в них хранят не только воду, но и агрессивные жидкости, что говорит о высокой надежности.

Наша компания устанавливает наземные пожарные резервуары в любом регионе страны с гарантией на отсутствие протечек в течение 5 лет. Ожидаемый срок эксплуатации достигает 60 лет. Резервуары FLAMAX выбрали многие именитые российские заказчики: IKEA, Decathlon, FM Logistic, Leroy Merlin, PEPSICO, КАТРЕН, «Петрович» и другие.

Для таких крупных клиентов в первую очередь важно уменьшение эксплуатационных затрат. И наши резервуары позволяют достичь этого, так как их эксплуатация действительно не несет серьезных издержек по сравнению с бетонными и сварными емкостями.

Процедура заказа и поставки наземных пожарных резервуаров

Каждый пожарный резервуар FLAMAX изготавливается по чертежам с учетом требований, обозначенных в опросном листе. Наши специалисты предварительно изучают схему расположения зданий, инженерную инфраструктуру, существующую или проектируемую противопожарную систему. По результатам подбирается оптимальное техническо-экономическое решение .

Работа выполняется поэтапно:

Подготовка
Уточняется регион установки, объем хранимой воды и ее тип (питьевая или техническая). Задаются ограничения по доступной площади и высоте.
Проектирование
Выполняются геодезические изыскания и составляется задание на фундаменты. Разрабатывается проект резервуара, а также (при необходимости, по требованию):
a. насосной станции;
b. системы объединения резервуара с насосной станцией;
c. автоматизации подогрева и контроля уровня воды;
d. прочих узлов контроля, обслуживания, автоматизации, дополнительных модулей.
Производство работ (поставка, сборка), монтаж наземного пожарного резервуара
Изделие доставляется и собирается на подготовленном фундаменте. Монтируется насосная станция, системы автоматизации и контроля. Выполняется технологическая обвязка.
Приемо-сдаточные испытания
Системы тестируются и доводятся до заданных параметров.
Сервисное обслуживание
График регулярного планового обслуживания устанавливается паспортом либо разрабатывается для клиента индивидуально.

Процесс поставки и сборки резервуаров FLAMAX на строительной площадке наглядно изображен в нашем видеоролике

По согласованию с клиентом, после проведения всех работ мы восстановим на прилегающей территории покрытия (асфальт, бетон, газоны).

Мы рады всем нашим клиентам, как постоянным, так и тем, кто только выбирает поставщика оборудования. Наши специалисты всегда готовы развернуто проконсультировать по продукции. Мы стремимся, чтобы после первого применения вы возвращались к нам с новыми задачами.

С полным перечнем выполненных проектов вы можете ознакомиться на нашей интерактивной карте по ссылке:

Позвоните нам по бесплатному телефону 8-800-200-62-69 или оставьте заявку в любой форме на сайте - и вы получите лучший сервис: от небольшой консультации до готовых решений. Пожарная емкость производится согласно опросного листа, который помогут заполнить наши специалисты.

Пожарные резервуары FLAMAX - безупречная репутация и европейское качество комплектующих заводов APRO Industrie и Permastore.

Проект противопожарного резервуара на 150 м куб

Противопожарный резервуар с полезным объемом V=150м 3

Чертежи в dwg после экспертизы. 2015 г.

Характеристика площадки строительства резервуара

Участок строительства располагается в Кибрайском районе Ташкентской области.

Нормативный скоростной напор ветра - 38 кгс/м².

Нормативный вес снегового покрова - 50 кгс/м².

Расчетная температура воздуха в зимний период - (-20 º)

Инженерно - геологические условия

1. Согласно отчета об инженерно-геологических изысканиях участка строительства, выполненного "O`ZGASHKLITI" DUK в 2015 году, основанием фундаментов служат крупнообломочные грунты представленные галечником с песчано-гравийным заполнителем мощностью до 12.2м.

Расчетное сопротивление крупнообломочных грунтов R0=600кПа, Eн=35МПа, Рн=1,95т/м³, φ=38°.

2. Насыпные грунты при разработке котлована рекомендуется выбрать на всю мощность (0.3м).

4. Подземные воды в пределах участка не вскрыты до глубины 6,0м.

5. Грунты основания оцениваются как неагрессивные к бетону и железобетонным конструкциям.

6. Сейсмичность площадки изыскания оценивается в 8 (восемь) баллов.

7. Глубина сезонного промерзания грунтов - 0,7 м.

8. Перед началом строительных работ необходимо освидетельствование и приемка котлована геологом организации, выполнявшей изыскания.

9. Под дно резервуара выполнить подготовку из бетона класса В7.5 толщиной 100 мм.

10. Обратную засыпку пазух резервуара выполнить местным грунтом с тщательным уплотнением и доведением плотности скелета грунта до величины не менее 1.60 т/м3.

11. Производство и приемку работ по устройству основания выполнить в соответствии с требованиями КМК 3.02.01-97.

Характеристика конструкции и последовательность производства работ.

Стены и днища выполняются из монолитного железобетона В15, на обычном портландцементе М-500 РСТ Уз 22266-94 с армированием сварными сетками и каркасами. Бетон должен соответствовать по степени водонепроницаемости W6 и морозостойкости F100.

К бетонированию стен приступить после достижения бетоном днища 70% проектной прочности,тщательной очистки стыкуемой поверхности (полос) днища со стеной пескоструйным аппаратом с последующей промывкой водой.

Стены бетонируются непрерывно по периметру. При том внутренняя опалубка устраивается на всю высоту, а наружняя наращивается по мере бетонирования.

При бетонировании стен заложить марки закладных элементов предусмотренных проектом (сальник, ходовые скобы и закладные детали для замоноличивания плит.

После разопалубки имеющиеся крупные раковины заделать цементно песчаным раствором состава 1:2, приготовленного на расширяющемся цементе.

Плиты покрытия по серии 1.465.1-7/84 вып.1 и горловины люков из сборных унифицированных ж/б элементов по серий 3.900-2 "Промышленные здания и инженерные сооружения". К монтажу сборных плит приступить после достижения бетоном стены 70% проектной прочности. Приварку закладных деталей к закладным элементам стен производить по ходу монтажа плит электродами Э-42 ГОСТ 9467-60.
