Знаки пожарной безопасности должны соответствовать установленным стандартам. Разрабатывать указанный документ нужно по нормам. Очень важно, чтобы не только уполномоченный персонал, но и все сотрудники, посетители и т. д. знали все обозначения на плане эвакуации. Такой подход позволяет избежать смертей во время возгораний в зданиях и помещениях.
— документ, который гарантирует необходимый уровень относительной безопасности при пожаре, его составление и оформление производится специальным уполномоченным лицом. В дальнейшем его используют для ознакомления всех сотрудников с разработанной схемой. Для этого организовывают специальные инструктажи.
Все это направлено на выработку определенной модели поведения у людей в случае возникновения непредвиденной ситуации, связанной с возгоранием и прочими негативными событиями. Если в здании случается пожар, то в зависимости от степени его распространения необходимо прибегать к определенным пунктам плана. Все схемы должны быть утверждены уполномоченным руководителем. Такой подход способствует реализации эффективных эвакуационных мероприятий.

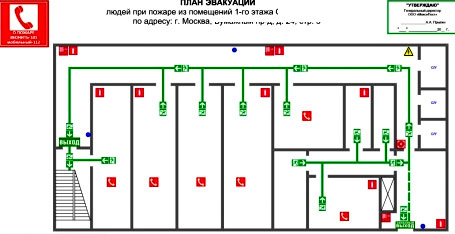

План эвакуации является неотъемлемым помощником для спасателей при проведении операции по спасению людей, находящихся в огне. Существуют определенные виды планов:
На локальной схеме эвакуации при пожаре отображается все здание. Если помещение разбито на секции, которые имеют непростую планировку, необходимо прибегнуть к составлению нескольких документов на отдельные секции. В зданиях с большим количеством этажей используют этажные схемы, которые составляют поэтажно, при этом на 1 этаже может быть размещено несколько дубликатов в каждом крыле. На общем плане эвакуации представляют данные по всему помещению. Такие схемы используют при проведении поисковых работ.
Лист, на котором представлен рассматриваемый план, должен соответствовать специальным размерам.
Различные обозначения на плане эвакуации при пожаре
Кроме того, нужно исходить из количества знаков, которые требуется отобразить на схеме. можно на листе 600х400 мм. Такой формат оптимально подходит для помещений со сложной планировкой и большими масштабами. Если планируют создать локальную схему, то ее размер может быть 400х300 мм. Этого вполне достаточно, чтобы представить знаки безопасности для отдельных зданий, площадок и прочих конструкционных элементов.
План эвакуации должен соответствовать всем условиям государственных нормативно-правовых актов для каждого типа здания. В разработанных нормативах содержится перечень требований, который касается таких параметров:
На схемах пожарной безопасности представлены различные условные обозначения.
Они регламентированы специально разработанным государственным стандартом. В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.
Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.
Красные символы плана эвакуации дают возможность обозначить места, в которых располагают средства первичного тушения возгорания. С ними нужно ознакомиться в обязательном порядке каждому сотруднику.
Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки. Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.
Читайте также
Расположение комнат в частном доме по сторонам света
Стрелки показывающие направления движения при эвакуации
Если соблюдать все требования, то нужно возле выходов над знаками размещать специальную активную подсветку. С ее помощью удается сориентироваться в пространстве в случае задымленности помещения. Важными являются обозначения, которые отображают направление движения в процессе эвакуации. К ним относят знаки, которые указывают местонахождение (вы находитесь здесь), а также по ним можно сориентироваться и угадать путь до ближайшего выхода, помещения и прочих пунктов.
К особой группе относят знаки пожарной безопасности, указывающие движение по лестницам, в том числе запасным, которые не эксплуатируют в обычной обстановке. Существуют определенные обозначения, которые отображают место экстренного пункта сбора при возникновении пожара.
Стоит обратить внимание на знак, который информирует о направлении открытия двери. Эта информация очень важна, так как она позволяет выиграть драгоценное время во время возгорания. Разработана целая группа обозначений, в которых заложена информация о местонахождении средств тушения пожара в самостоятельном порядке. Их достаточно много, но можно выделить главные. К ним относят:
Обозначения, которые используют при создании схемы пожарной безопасности, должны в обязательном порядке содержать все элементы, которыми оснащена конструкция. Например, лифт, холл возле лифта, балкон, лестницы, клетки и т. д. Особое внимание при создании плана уделяют тем элементам, которые должны быть отображены на самом пути эвакуации. Именно такой порядок разработан специальными стандартами.
Все помещения имеют названия, которые должны быть отражены на схеме. Поэтому каждое обозначение имеет свое значение для конкретного здания. Они присутствуют на этажных схемах, при этом разработчик плана должен проставить специальные номера этажей, чтобы люди могли быстро сориентироваться в пространстве. Разъяснения к номерам размещают в специальных экспликациях, которые разрабатывают для каждого отдельного помещения.
Знаки пожарной безопасности, обозначающие двери, имеют особый вид. Двери изображают только в открытой позиции. Встречаются случаи, когда в зданиях отдельные двери не эксплуатируют, за счет чего они всегда закрыты. Это позволяет использовать обозначение закрытых дверей, но при этом нужно оснастить схему дополнительной информацией о месте хранения ключей.
Как же меня иногда поражают объекты, на которых планы эвакуации напечатаны на листе бумаги формата A4 в черно/белом исполнении. Уважаемые предприниматели, не придумывайте себе лишнюю работу, тем более не отдавайте еще и деньги за изготовление планов эвакуации, которые возможно и не требуются. Давайте разберем, когда необходимо разрабатывать и вывешивать план эвакуации, а когда в нем нет необходимости.
Руководящие документы: . . И совсем чуть чуть требований из ФЗ 123 "ТР о ТПБ"
Начнем рассматривать документы по степени их важности.
Первым пойдет Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 10.07.2012) "Технический регламент о требованиях пожарной безопасности"
Статья 84. Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях
2. Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий и сооружений планах эвакуации людей.
Вешать планы эвакуации на каждом этаже нет смысла и данная статья не об этом. Главное требование статьи заключается в том, что при речевом оповещении, записанный или диктуемый текст должен в полной мере соответствовать реальному плану эвакуации. На некоторых объектах планировка и план эвакуации могут отличаться на разных этажах. Больше про планы эвакуации в Федеральном законе не сказано.
п. 6. На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек руководитель организации обеспечивает наличие планов эвакуации людей при пожаре.
Вот тут уже интереснее. Для удобства поделим пункт на две части.
Первая часть - объекты с массовым пребыванием.
На объекте с массовым пребыванием людей руководитель организации обеспечивает наличие планов эвакуации людей при пожаре. Как всегда, написано очень двояко.
Рассмотрим случай с большим торговым комплексом. Можно решить, что:
1. Руководитель организации - руководитель (владелец, собственник) который отвечает за ВЕСЬ объект, обеспечивает наличие планов эвакуации;
2. Руководитель организации - любой руководитель (владелец отдела, бутика, стойки 1х1м) на объекте с массовым пребыванием людей обеспечивает наличие планов эвакуации.
Если в первом варианте все ясно, вот есть большой торговый комплекс и в нем размещены на стенах планы эвакуации людей при пожаре из этого комплекса. Все логично и естественно.
Второй вариант попахивает маразмом, зачем например владельцу бутика разрабатывать (заказывать) план эвакуации этого маленького помещения. В таких помещениях при всем желании потеряться просто невозможно. Тем более на нормальных основных планах уже указаны все эти мелкие помещения (и не мелкие тоже, например как огромные площади продуктовых магазинов). Хорошо бы, если эти планы были выполнены хоть в каком-то соответствии с требованиями, чаще это просто листочек формата А4 с не ГОСТовскими знаками и обозначениями. Могу лишь предположить, что все эти извращения не прихоть инспекторов, а требование арендодателей, владельцев торгового комплекса. Для примера вспомните, в каком офисном помещении, которое находится в офисном здании, висят планы эвакуации людей при пожаре? Думаю, вспомнить такие здания не получится.
Вторая часть - объект с рабочими местами на этаже для 10 и более человек.
Если объект не с массовым пребыванием людей, то посчитайте сколько рабочих мест у вас организовано на этаже. Если менее 10, план эвакуации вам не нужен. Та же ситуация с небольшими магазинами, если магазин одноэтажный и в нем работает 3-5 человек, план эвакуации для такого магазина не нужен. Я удивляюсь, когда вижу качественный правильный план эвакуации размером 60х40 см. в небольшом встроенном магазинчике. Людей в нем вместе с покупателями не часто 10 наберется, при этом стоит учитывать, что для точного расчтета количества людей на объектах торговли принимается 1 человек на 3 кв. метра торговой площади без учета торгового оборудования.
Последний документ это ГОСТ Р 12.2.143-2009. Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля. В нем прописаны конкретные требования к планам эвакуации. Выложу все требования, так вам будет проще их понять. Основное выделю жирным курсивом.
6.2 Требования к планам эвакуации
6.2.1 Планы эвакуации могут быть этажными , секционными , локальными и сводными (общими).
Этажные планы эвакуации разрабатывают для этажа в целом. Секционные планы эвакуации следует разрабатывать:
- если площадь этажа более 1000 м;
- при наличии на этаже нескольких обособленных эвакуационных выходов, отделенных от других частей этажа стеной, перегородкой;
- при наличии на этаже раздвижных, подъемно-опускных и вращающихся дверей, турникетов;
- при сложных (запутанных или протяженных) путях эвакуации.
Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.
Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.
Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитий, больничных палат, кают пассажирских судов и т.п.).
6.2.2 При проведении работ по реконструкции или перепланировке здания, сооружения, транспортного средства, объекта в план эвакуации должны быть внесены соответствующие изменения.
6.2.3 Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием :
а) путей эвакуации;
б) эвакуационных выходов и (или) мест размещения спасательных средств;
в) аварийных выходов, незадымляемых лестничных клеток, наружных открытых лестниц и т.п.;
г) места размещения самого плана эвакуации в здании, сооружении, транспортном средстве, объекте;
д) мест размещения спасательных средств, обозначаемых знаками безопасности и символами ИМО;
е) мест размещения средств противопожарной защиты, обозначаемых знаками пожарной безопасности и символами ИМО.
Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026, Резолюций ИМО А.654 (16) , А.760 (18) и нормативным документам отраслевого назначения.
Знаки безопасности и символы допускается дополнять цифровыми, буквенными или буквенно-цифровыми обозначениями.
Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.
При необходимости конкретизации признаков (технических характеристик) средств противопожарной защиты, обозначаемых на планах эвакуации, допускается применять условные графические обозначения по ГОСТ 28130.
Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.
На этажных планах эвакуации в графической части должен быть указан номер этажа.
В текстовой части следует излагать:
- способы оповещения о возникновении чрезвычайной ситуации (пожара, аварии и др.);
- порядок и последовательность эвакуации людей;
- обязанности и действия людей, в том числе порядок вызова пожарных или аварийно-спасательных подразделений, экстренной медицинской помощи и др.;
- порядок аварийной остановки оборудования, механизмов, отключения электропитания и т.п.
- порядок ручного (дублирующего) включения систем (установок) пожарной и противоаварийной автоматики.
Текстовая часть планов эвакуации должна содержать инструкции о действиях в условиях чрезвычайной ситуации (при пожаре, аварии и т.п.), дополненные для наглядности знаками безопасности и символами.
6.2.4 Размеры планов эвакуации выбирают в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов:
600х400 мм - для этажных и секционных планов эвакуации;
400х300 мм - для локальных планов эвакуации.
6.2.5 Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зеленого цвета с указанием направления движения.
6.2.6 Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зеленого цвета с указанием направления движения.
6.2.7 Планы эвакуации следует выполнять на основе фотолюминесцентных материалов.
6.2.8 Фон плана эвакуации должен быть желтовато-белым или белым для фотолюминесцентных материалов.
6.2.9 Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть черного цвета независимо от фона.
Шрифт надписей на плане эвакуации - по ГОСТ Р 12.4.026. Высота шрифта - не менее 5 мм .
6.2.10 Планы эвакуации следует вывешивать на стенах помещений и коридоров, на колоннах и в строгом соответствии с местом размещения, указанным на самом плане эвакуации.
Краткие выводы:
1. Если вы владелец объекта с массовым пребыванием людей план эвакуации быть должен.
2. Владельцам бутиков, арендаторам офисов и т.п. вешать самодельные планы эвакуации в своем арендуемом помещении незачем.
3. Если объект, которым вы владеете не с массовым пребыванием, посчитайте количество РАБОЧИХ мест. 10 и более план нужен, в противном случае НЕТ.
Из этой статьи вы узнаете, зачем нужны планы эвакуации и как их составлять, где их необходимо размещать планы эвакуации людей при пожаре и как их использовать.
Если в здании начался пожар, посмотрите, где выход на улицу, и бегите к нему. Если понять, где выход, с первого взгляда не получается, приступайте к поискам плана эвакуации.
План пожарной эвакуации – это графический документ, в котором прорисованы эваковыходы на улицу и пути, по которым к ним следует добираться, приведены лаконичные инструкции, что при этом нужно делать.
В планы эвакуации (ПЭ) включаются схемы помещений, этажей со схематическими пояснениями, откуда и куда бежать, чтобы спастись. В них указываются порядок и содержание действий, необходимых, чтобы спастись самому и уменьшить вред от ЧП.
Планы эвакуации людей при пожаре необходимо размещать на хорошо заметных местах , чтобы их смогли увидеть даже те люди, которые впервые попали в помещение. Они должны быть краткими, понятными, хорошо читаться.
Есть шуточное руководство по составлению ПЭ: чтобы составить надежный план пожарной эвакуации, следует поджечь здание и посмотреть, откуда будут выбегать люди. Рациональное зерно этой шутки состоит в том, что в плане эвакуации указываются самые простые и надежные способы выбраться из опасной зоны в кратчайший срок.
Например, если сотрудники постоянно выходят на улицу через боковой выход, и он всегда открыт, нет смысла прописывать в ПЭ путь к центральному входу через пол-этажа. Целесообразнее будет одну часть сотрудников (из близко расположенных кабинетов) направить через боковой выход, другую – через центральный.
Требования к планам эвакуации устанавливает ГОСТ Р 12.2.143-2009. Необходимость составлять ПЭ прописана в «Правилах противопожарного режима в РФ». Они обязательно должны быть на:
Для жилых домов составлять ПЭ законодательство не требует. Но это можно сделать в прямом смысле слова «для себя». Если здание перестраивается, проводится его реконструкция, перепланировка, то план эвакуации переделывается. Если же меняется собственник, директор, начальник пожарной службы, то переподписывать ПЭ не нужно.
ПЭ изготавливаются из белых, желтовато-белых фотолюминесцентных материалов. Буквы, цифры, графика наносятся черным, исключая те символы, цвета которых определены в ГОСТах (эвакопути – зеленым, стандартные символы – соответствующими цветами, например, электрический щиток – желтый треугольник с молнией).
План пожарной эвакуации включает:
— эвакуационных выходов и путей к ним со всех рабочих мест, кабинетов, секций здания;
— аварийных выходов;
— лестниц, задействованных в ходе эвакуации;
— где размещаются первичные средства пожаротушения, ПЭ, связь, др.
Однозначных требований к шрифтам, линиям, другим элементам чертежа законодательство не устанавливает. Есть такие требования к высотам графических элементов:
Единственное требование – в пределах одного чертежа ПЭ символы и шрифты выполняются в едином масштабе, чтобы план легко понимался. Чтобы читающий план эвакуации человек мог быстро сориентироваться по чертежу, место расположения этого плана пожарной эвакуации обозначается пометкой «Вы находитесь здесь».
Планы эвакуации маркируются по ГОСТ Р 12.2.143-2009. Нижние углы чертежа предназначены для указания:
На плане приводятся также данные о яркости свечения через 600 с и 1 ч после выключения освещения (в мкд/м) и количество минут послесвечения.
По охватываемой площади ПЭ делятся на:
Наиболее распространены этажные планы эвакуации . На этих ПЭ изображаются лестничные клетки, лифты, кабинеты, актовые залы, другие помещения этого этажа. Не следует забывать о балконах, оконных проемах, наружных лестницах, дверях любого назначения, перегородках. Эвакопути, ведущие к эваковыходам, обозначаются сплошной зеленой линией, к аварийным эваковыходам – зеленым пунктиром. Направление следования – всегда к эваковыходу.
Линии для обозначения эвакопутей рисуются вдвое толще тех, которые предназначены для изображения плана этажа. В графической части следует выделить место для номера этажа. Спецсимволами обозначаются огнетушители, пожкраны, телефоны, ПЭ, щитки электричества, другие ключевые позиции.
Секционные ПЭ предназначены для:
Локальный ПЭ составляется для одного помещения, которым может быть палата в больнице, группа детсада, гостиничный номер.
Все «частичные» ПЭ включаются в сводный (общий) объектовый ПЭ.
Стандартные размеры ПЭ:
Утверждается ПЭ первым лицом предприятия, компании. Подпись, дата, должность, ФИО указываются в правом верхнем углу. Согласовывать ПЭ с МЧС не нужно. Во время проверки инспектор проверит ПЭ и укажет на неточности, если они есть.
Планы эвакуации людей при пожаре необходимо размещать на хорошо просматриваемых с разных сторон помещения местах со свободным доступом, так сказать, на виду, чтобы «бросались в глаза», например, возле центральной лестницы, главного входа на этаж, посреди экспозиционного зала.
Количество разных планов эвакуации при пожаре не ограничено. Например, можно разработать ПЭ материальных ценностей – картин, музейных экспонатов, сейфов с драгоценностями, компьютеров с важной информацией, животных из зоопарка и т. д. На станциях метро разрабатываются ПЭ пассажиров.
Есть мнение, что специально знакомить работников предприятия с планом пожарной эвакуации не нужно. Дескать, повесили, и пусть висит, пусть смотрят и понимают самостоятельно. В то же время исследователи утверждают, что при пожаре 1 % людей впадает в ступор, а еще 10 % – в панику. Поэтому рассчитывать, что кто-то из этих 11 % в качестве своего первого действия решит подойти и изучить план эвакуации, не стоит. Через несколько минут 10 % паникующих превратятся в 70 %, так что организовывать эвакуацию нужно быстро, не теряя драгоценного времени на изучение условных обозначений плана.
Кроме того, есть вероятность, что пожар начнется как раз в том месте, где висит ПЭ, и к нему невозможно будет добраться. Поэтому, как только в вашей организации составляется план пожарной эвакуации, сразу же начинайте ознакамливать с ним сотрудников, чтобы в опасной ситуации как можно больше людей смогло быстро и правильно сориентироваться.
Этажный план эвакуации не обязательно изготавливать в единственном экземпляре. Можно сделать несколько экземпляров с разными пометками «Вы находитесь здесь» и разместить их в соответствующих местах. Мы помним, что наша задача – помочь человеку выбраться из опасной зоны во время пожара, поэтому такое расположение планов максимально облегчит (вполне вероятно, что и спасет) человеку жизнь. Локальные ПЭ можно развешивать в каждом кабинете. В этом случае взгляды сотрудников поневоле будут останавливаться на этих изображениях, поэтому изучение пройдет непроизвольно.
Сводные ПЭ хранятся у дежурных, диспетчеров, других назначенных руководящими лицами работников. Место хранения сводных ПЭ выбирается так, чтобы по запросу руководителя эвакуации он получил эти документы в кратчайший срок.
Планы эвакуации используются:
В ходе тренировок по эвакуации сотрудники должны.
План эвакуации
План эвакуации - документ, в котором указаны эвакуационные пути и выходы, установлены правила поведения людей, а также порядок и последовательность действий обслуживающего персонала на объекте при возникновении ЧП . План эвакуации, знаки безопасности и указатели направления позволяют принять необходимые меры по эвакуации людей с мест массового скопления при возникновении чрезвычайных ситуаций.
На объекте с массовым пребыванием людей (кроме жилых домов), а также на объекте с рабочими местами на этаже для 10 и более человек руководитель организации обеспечивает наличие планов эвакуации людей при пожаре.
Назначение плана эвакуации:
Создание планов эвакуации регламентируется ГОСТ Р 12.2 .143-2009
Планы эвакуации представляют собой схемы, на которые нанесены контуры помещений, коридоров, лестничных маршей в зданиях и сооружениях, где могут находиться и работать люди. На этих схемах условными обозначениями (элементами) указаны пути эвакуации, эвакуационные и аварийные выходы, места расположения противопожарного оборудования, аварийных телефонов связи, средств первой медицинской помощи и дополнительных средств спасения (например, противогазы и т. д.). На планах эвакуации расшифровываются все условные обозначения, примененные на них, а также установленные правила поведения людей, порядок и последовательность их действий в условиях чрезвычайной (аварийной) ситуации.
Основные требования представлены в ГОСТ 12.2 .143-2009
Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими). Этажные планы эвакуации разрабатывают для этажа в целом. Секционные планы эвакуации следует разрабатывать:
Вторые экземпляры этажных (секционных) планов эвакуации, относящихся к одному зданию, сооружению, транспортному средству или объекту, включают в сводный (общий) план эвакуации для здания, сооружения, транспортного средства или объекта в целом.
Сводные планы эвакуации следует хранить у дежурного и выдавать по первому требованию руководителя ликвидации чрезвычайной ситуации.
Локальные планы эвакуации следует разрабатывать для отдельных помещений (номеров гостиниц, общежитии, больничных палат, кают пассажирских судов и т. п.).
При проведении работ по реконструкции или перепланировке здания, сооружения, транспортного средства, объекта в план эвакуации должны быть внесены соответствующие изменения.
Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
Цветографические изображения знаков безопасности, символов ИМО и знаков безопасности (символов) отраслевого назначения на планах эвакуации должны соответствовать требованиям ГОСТ Р 12.4.026 , Резолюций ИМО А.654 (16) , А.760 (18) и нормативным документам отраслевого назначения.
Знаки безопасности и символы могут быть дополнены цифровыми, буквенными или буквенно-цифровыми обозначениями.
Высота знаков безопасности и символов на плане эвакуации должна быть от 8 до 15 мм, на одном плане эвакуации они должны быть выполнены в едином масштабе.
Для знаков безопасности, символов и условных графических обозначений должны быть даны пояснения их смыслового значения в текстовой части плана эвакуации.
На этажных планах эвакуации в графической части должен быть указан номер этажа.
В текстовой части следует излагать:
Размеры планов эвакуации выбирают, мм не менее:
Размер плана эвакуации выбирается в зависимости от его назначения, площади помещения, количества эвакуационных и аварийных выходов.
Пути эвакуации, ведущие к основным эвакуационным выходам, следует обозначать сплошной линией зелёного цвета с указанием направления движения. Пути эвакуации, ведущие к запасным эвакуационным выходам, следует обозначать штриховой линией зелёного цвета с указанием направления движения.
Планы эвакуации следует выполнять на основе фотолюминесцентных материалов. До 1-го июля 2010 года допускалось использовать для выполнения планов эвакуации несветящиеся материалы, которые должны соответствовать требованиям ГОСТ Р 12.4.026 , установленным к несветящимся материалам. С первого июля в связи с вступлением в силу ГОСТ Р 12.2.143-2009 план эвакуации может быть изготовлен только с применением фотолюминисцентных материалов. Фон плана эвакуации должен быть желтовато-белым или белым для фотолюминесцентных материалов и белым для несветящихся материалов. Надписи и графические изображения на плане эвакуации (кроме знаков безопасности и символов) должны быть чёрного цвета независимо от фона. Шрифт надписей на плане эвакуации по ГОСТ Р 12.4.026. Высота шрифта не менее 5 мм.
Разработанные планы эвакуации утверждаются руководителем организации и являются основанием для их воспроизведения и вывешивания на стенах помещений и коридоров, на колоннах и т. п. в строгом соответствии с местом размещения, указанным на самом плане эвакуации.
В подавляющем большинстве случаев планы эвакуации разрабатываются в системах автоматизированного проектирования , таких как AutoCAD (включая вертикальные решения), Bricscad , ZwCAD и др. Для упрощения и частичной автоматизации создания планов эвакуации могут использоваться прикладные программы-довески.
К примеру, специализированный пакет программ SunoCAD Eva (для установки под AutoCAD) позволяет создать все необходимые элементы плана (рамки, стрелки (пути эвакуации), знаки безопасности, информационные таблицы) в полуавтоматическом режиме в соответствии с действующими стандартами.
Ещё одна специализированная самостоятельная САПР-программа для создания планов эвакуации - План эвакуации 8 (разработчик SoftGold). В ней учтены действующие российские стандарты.
Также для разработки планов можно использовать программы CorelDraw , Microsoft Visio и подобные им программные продукты, что позволяет обойтись без осваивания CAD-подобных программ, однако требует дополнительной подготовки и имеет свои технические особенности.
