В статье описаны преимущества тушения пожаров тонкораспылённой водой высокого давления перед традиционными способами пожаротушения. Проведена сравнительная оценка эффективности тонкораспылённой воды высокою давления, стоимости оборудовании и монтажа, а также вторичного ущерба при разных способах пожаротушения. Приведены данные исследований и огневых испытаний, полученные авторами статьи при моделировании различных очагов возгорания.
Разработки технологий и систем пожаротушения тонкораспылённой водой высокого давления (ТРВ ВД) как стационарных, так и мобильных насчитывают более 25 лет. Соответствующие установки вызывают неизменный интерес на выставках, однако масштабы их практического применения весьма ограничены. Связано это, с точки зрения авторов статьи, с недостаточной детализацией требований, указанных в нормативном документе (разделы 5.4, 5.5). В 2004 г. ООО НПО «ПРОСТОР» разработал и начал выпускать мобильные установки с использованием ТРВ ВД (рис. 1).

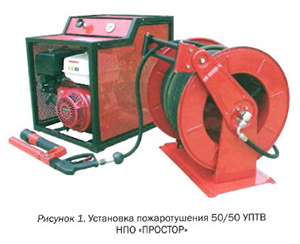

Созданные пожарные стволы и форсунки позволяли организовать заброс высокоскоростной тонкораспылённой воды в зону горения с расстояния 15-20 м. Однако очевидная и прогрессивная технология ТРВ ВД до сих пор тиражируется преимущественно в виде мобильных и передвижных агрегатов.
Доктор технических наук, профессор И. М. Абдурагимов в своих первых лекциях фактически сформулировал идею ТРВ ВД, говоря, что в идеале для тушения 1 м² твёрдого вещества требуется 0.5 л воды. Нужно только решить главную задачу: как с помощью небольшого объёма воды эффективно воздействовать на очаг горения. Первые мобильные установки пожаротушения НПО «ПРОСТОР», имеющие запас воды 50 или даже 120 л воды (см. рис. 1), являлись своего рода огнетушителями для ликвидации или подавления локальных пожаров мощностью до 5 МВт. Но по-прежнему нет поддержки технологии ТРВ ВД в сфере устройства стационарных, автоматических установок пожаротушения (АУП) ТРВ ВД.
В 2016 г. завершена разработка современной отечественной стационарной системы пожаротушения ТРВ ВД, создан целый комплекс оборудования, включая фирменные форсунки, средства для надежного монтажа трубопроводов, разработаны руководства по проектированию, монтажу и эксплуатации, сертифицированы все компоненты системы и созданы необходимые внутренние нормативные документы. Тем не менее остаются те же проблемы внедрения, так как нормативная база для проектирования и внедрения систем пожаротушения ТРВ ВД по-прежнему отсутствует, поэтому во многих случаях принимается решение в пользу традиционных спринклерных АУП.
За рубежом технологии пожаротушения ТРВ ВД активно развиваются, чему способствуют стандарт и нормы NFРА , а также активное содействие их продвижению со стороны страховых компаний. К сожалению, отечественные страховые компании пока не заинтересованы в стимулировании продвижения технологии ТРВ ВД или содействии принятию необходимых нормативно-правовых документов. Поэтому приходится возвращаться к вопросам эффективности ТРВ ВД, поиску эффективной системы пожаротушения, которая может сократить вторичный ущерб от пожара практически до нуля.
Традиционные системы пожаротушения низкого рабочего давления (до 1,25 МПа) – НД.
Системы пожаротушения с рабочим давлением выше 3,5 МПа (более 5 МПа) → БД.
Все устройства подачи огнетушащего вещества (оросители, распылители, форсунки) – распылители.
Согласно классификации, указанной в законе (ч. 1, ст. 45), существуют АУП агрегатного и модульного типа с распылителями НД и ВД, которые отличаются, помимо рабочего давления, расходом воды. Но данным исследователей из Финляндии, разработанный ими распылитель ВД за 30 мин «выливает» 380 л воды (давление около 10 МПа), а традиционный распылитель НД за то же время 3600 л . Примерно такие же оценки у итальянских производителей АУП ТРВ ВД . Обычный спринклер по сравнению с их распылителем «выливает» воды в 8 раз больше. Таким образом, напрашивается первый вывод : расход воды в системах с НД примерно к 10 раз выше, чем в системах с ВД.
Для систем с НД используются трубы (подводящие, магистральные и распределительные) гораздо большего диаметра, чем в системах ВД. Также важен и сам материал, из которого изготавливаются трубы. Если в системах НД можно использовать иногда даже не оцинкованную чёрную трубу (что, конечно, неправильно), то для систем ВД обязательно наличие только нержавеющей и, желательно, отечественной трубы. По приблизительной оценке, учитывая, что примерно 2/3 всего распределительного трубопровода АУП (для систем ВД) составляют распределительные линии малого диаметра, погонный метр нержавеющей трубы почти в 2 раза дороже, хотя распределительный трубопровод из нержавеющей стали в 4 раза легче. Второй вывод : с учётом труб большого диаметра подводящие, магистральные и распределительные трубопроводы в системах пожаротушения НД по сравнению с линиями ВД более чем в 6 раз тяжелее, но при этом по стоимости примерно в 2 раза дешевле.
Третий вывод : для систем пожаротушения НД необходим значительно больший запас воды и, соответственно, более мощные нагнетательно-распределительные системы. Отличие может быть даже больше чем в 10 раз, так как всё зависит от нормативных требований по продолжительности подачи воды системой .

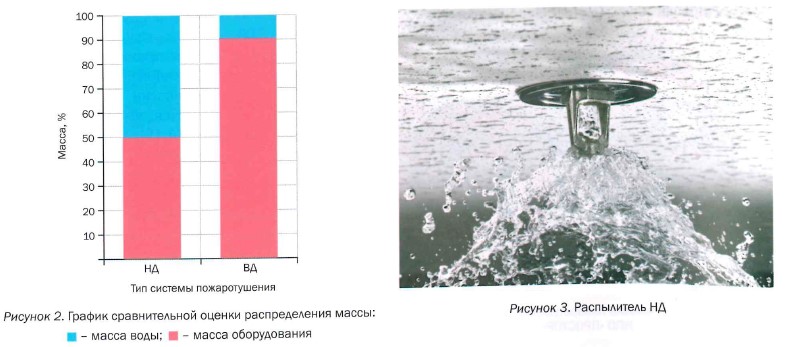

В работе по материалам зарубежных публикаций были сделаны сравнительные оценки (рис. 2). Если принять за исходное условие усреднённую спринклерную систему НД, то в ней примерно поровну распределены масса оборудования и необходимый запас воды.
Общая масса всей системы пожаротушения ВД с рабочим давлением 10 - 15 МПа составляет только 15 % от массы системы пожаротушения НД. В самой установке пожаротушения ВД соотношение массы воды, необходимой для пожаротушения, к массе оборудования, примерно равно 1:10.
Если сравнивать обе установки по массе оборудования и трубопроводов, то соотношение будет примерно 4:1, а с учётом запаса воды – примерно 7:1 не в пользу систем НД. Четвертый вывод
: объёмы и масса монтируемого оборудования и, соответственно, затраты на монтаж систем пожаротушения НД в разы превышают затраты при монтаже систем пожаротушения ВД. При этом более компактные системы пожаротушения ВД значительно проще в обслуживании и эксплуатации.
Оценки и сравнения, сделанные на основе рассмотрения конструктивных, архитектурно-планировочных и компоновочных решений ЛУП, не будут полными без сравнения основных элементов этой системы – распылителей, задача которых распределить истекающие потоки воды на максимально возможную площадь. В распылителях НД эту функцию выполняют дополнительные конструктивные элементы, устанавливаемые на выходе струи из распылителя (рис. 3).

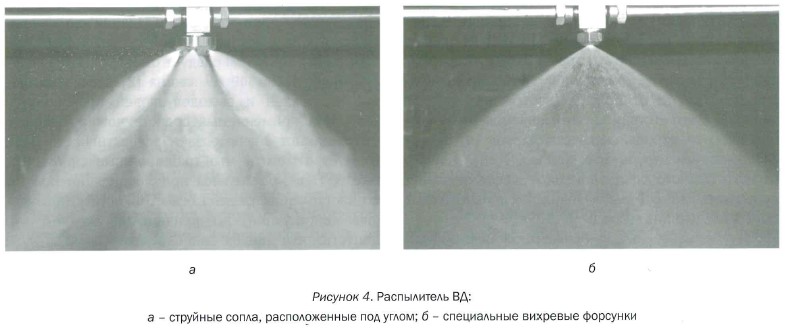

Распылители ВД, благодаря появлению новых технологий и материалов, изобретены сравнительно недавно. По конструкции это либо несколько струйных сопел, расположенных под углом (рис. 4, а), либо специальные вихревые форсунки или распылители (рис. 4, б).
Главное отличие распылителей НД и ВД в размерах частиц воды, которые формируются на выходе из распылителя (см. рис. 3, 4). В распылителях ВД при давлении от 7-12 МПа это, прежде всего, мелкодисперсный поток водяных капель размером менее 150 мкм, фактически - от 50 до 100 мкм. Разработчики систем пожаротушения НД оперируют средним размером капель 2 мм, сравнивая их с каплями 0,05 мм в системах ВД .
Если теоретически распылить 1 л воды на равномерные частицы размером 2 и 0,05 мм, то получится следующее количество капель: 240 000 и 15 300 000 000. Так как испарение воды происходит с поверхности, то интенсивность испарения при пожаротушении больше зависит не от количества капель, а от их суммарной свободной поверхности. Суммарная боковая поверхность для частиц воды НД и ВД равна 3 и 120 м², соответственно, т. е. возрастает в 40 раз. Таким образом, огромное количество капель и увеличенная в десятки раз поверхность испарения в системах пожаротушения ТРВ ВД значительно повышает скорость поглощения тепла в зоне горения и интенсивность вытеснения из неё кислорода, а также активно экранирует тепловое излучение
Данный параметр для подобного устройства весьма важен: чем выше давление в системе, тем выше скорость истечения. При скорости истечения, превышающей 100-150 м/с, следует учитывать дополнительный мощный аэродинамический фактор дробления водяного потока, чего нет при гравитационном истечении в случае распылителей НД, т. е. в итоге получается быстролетящий туман. Мелкие частицы воды, обладающие хорошей проницаемостью, способствуют распределению ТРВ по всему пространству, даже «затекая» за препятствия, напоминая по характеру распределения в пространстве газ (квазигаз). Такая способность летящего тумана больше соответствует объёмному способу тушения пожара. В совокупности все перечисленные свойства и особенности систем пожаротушения ТРВ ВД позволяют говорить о том, что они способны составить серьёзную конкуренцию не только традиционным системам распыления воды НД, но в ряде случаев и газовым системам пожаротушения.
Особенно эффективным является применение систем пожаротушения ТРВ ВД на ранних стадиях обнаружения пожара, в замкнутых помещениях, а также на объектах, не допускающих вторичного ущерба от пожара (избыточный пролив воды). В соответствии с рекомендациями международного и европейского стандартов , исследованиями зарубежных коллег , а также из накопленного опыта наиболее эффективно использовать ТРВ ВД для тушения пожаров класса A, В и E в следующих местах:
Авторы статьи признают, что для многих объектов жилого и общественного назначения вполне достаточно использовать традиционные системы пожаротушения НД и проблема их недостаточной эффективности (не выше 50-60 %) относится, скорее всего, к упущениям в проектировании, монтаже и особенно в обслуживании. Системы пожаротушения ИД ориентированы на ликвидацию пожара в помещении (здании) до возникновения критических значений опасных факторов пожара . При этом следует отметить, что в соответствии со статьей 89 закона расчёт эвакуационных путей и выходов людей производится без учёта применяемых средств пожаротушения, что занижает значимость и эффективность АУП. Следует отметить, что традиционные спринклерные ЛУП неэффективны при ликвидации пожара до наступления предела огнестойкости строительных конструкций, до причинения максимально допустимого ущерба защищаемому имуществу и до наступления опасности разрушения технологических установок . ТРВ ВД лучше использовать в качестве средства объёмного или локально объёмного пожаротушения, что пока не вписывается в способы, указанные в нормативном документе , но такие системы (ТРВ ВД) позволяют обеспечить достижение тех результатов, которые не могут обеспечить спринклерные автоматические установки пожаротушения .
Системы пожаротушения НД сохраняют ведущую роль в системах противопожарной зашиты из-за развитой нормативной правовой базы, отработанных проектных и технологических решений, сформировавшегося положительного отношения страховых компаний.
Системы пожаротушения тонкораспылённой водой высокого давления после создания высокоэффективных распылителей и форсунок ТРВ ВД на основе новых технологий, инструментария и материалов, экспериментально показывают свои существенно более высокие потенциальные возможности и эффективность. Однако низкие темпы формирования нормативной и расчётно-аналитической базы для их применения являются серьёзным сдерживающим фактором для перехода на их широкое использование.
ЛИТЕРАТУРА
1. СП 5.13130.2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования. - М.: МЧС России, ВНИИПО МЧС России. 2009. - 114 с.
2. Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». - М.: Проспект. 2014. - 111 с.
3. Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений». - М., 2009. - 20 с.
4. ONR CEN/TS 14972:2011. Ortsfeste Brandbekampfungsanlagen – Feinspruh Loschanlagen // Planung und Einbau; Deutsche Fassung, Belgium, Brussel, Europaisches Komitee fur Normung, 2011, S. 9.
5. NFPA 750. Standart on Water Mist Fire Protection Systems. – Las Vegas, An International Codes and Standarts Organization, National Fire Protection Association, 2015, 88 p.
6. Гергель В. И., Цариченко С. Г., Поляков Д. В. Пожаротушение тонкораспылённой водой установками высокого давления оперативного применения // Пожарная безопасность. - 2006. - № 2. - С. 125-132.
7. Противопожарная защита для офисных зданий [Электронный ресурс] // Каталог фирмы MARIOFF CORPORATION. Режим доступа: http://www.marioff.com/fire-protection/fire-protection-for-buildings/fire-protection-for-office-buil...
8. Модуль пожаротушении тонкораспылённой водой ЕI-МISТ [Электронный ресурс] // Официальный сайт компании ООО «Пламя Е1» (Пожарная безопасность и оборудование) [сайт]. Режим доступа: http://www.plamya-ei.ru/produkcija/ei-mist (Дата обращения 24.05.2017 г.).
9. Пахомов В. П. Особенности применения АУПТ тонкораспылённой воды // Пожарное дело в строительстве. - 2009. - № 5. - С. 59-65.
10. НПБ 88-01. Установки пожаротушения и сигнализации. Нормы и правила проектирования. - М.: МВД РФ, Государственная противопожарная служба, 2002. - 119 с.
Тушение пожаров водой до сих пор остается одним и наиболее эффективных, дешевых и востребованных методов борьбы с возгораниями на разного рода объектах. По сравнению с аэрозольными, порошковыми и газовыми комплексами пожаротушения, системы, использующие воду, являются наиболее безопасными, благодаря чему их применяют при тушении 90% всех пожаров. Эффективно используются две системы пожаротушения водой – и . Несмотря на их множество «плюсов», они не лишены недостатков, среди которых можно отметить следующие:
Чтобы исключить перечисленные недостатки и применять в качестве тушащего вещества именно воду была разработана специальная методика тушения пожара – пожаротушение тонкораспыленной водой.
Традиционные системы водного пожаротушения формируют водяные капли с размером порядка 0,5…2 мм, то в новых установках диаметр капли не превышает 100 мкм. Если в первом случае только 30…35% воды обеспечивает тушение огня, то во втором практически 99% мелких водяных капель принимают участие в процессе нейтрализации очага возгорания. Благодаря небольшим размерам, тонкораспыленная вода владеет высоким показателем проникающей и охлаждающей способности. Это способствует быстрому и высокоэффективному тушению огня на большой территории.
Кроме того, что установки пожаротушения тонкораспыленной водой эффективно нейтрализуют очаги открытого пламени, они еще способны и поглощать тяжелые частицы дыма, обеспечивая его нейтрализацию.
К основным преимуществам систем пожаротушения этого вида относятся:
Несмотря на широкий спектр преимуществ и положительных сторон, пожаротушение тонкораспыленной водой недостатки также имеет и свои недостатки. К основным из них относятся следующие:
Обратите внимание!
Системы тушения пожара тонкораспыленной водой могут быть 2-х типов – высокого или низкого давления.
В первом случае такие системы владеют баллонами с азотом или насосами высокого давления. Их основное назначение обеспечивать механическое перемешивание и подачу, под большим давлением, газово-водной смеси к распылительным узлам. В таком случае баллоны должны располагаться в максимально возможной близости к распылительным устройствам, чтобы исключить потерю давления. Если используется насос высокого давления, то от него к распылителям прокладываются трубопроводные магистрали, которые можно проложить за подвесным потолком, не портя дизайна помещения.
Модуль пожаротушения тонкораспыленной водой с низким давлением предусматривает раздельное хранение жидкости и газа. В формируемую газово-жидкостную смесь могут добавляться специальные примеси, способствующие быстрому тушению очагов возгорания. Рабочая смесь может подаваться по одному трубопроводу, что упрощает задачу монтажа такого рода систем пожаротушения и последующее их техническое обслуживание.
При расположении баллонов с газом на территории защищаемого объекта нужно учитывать рабочую площадь, на которую рассчитан один баллон и, в соответствии с этим, выбирать их количество.
Не допускается установка резервуаров, наполненных раствором для тушения пожара на большом удалении от оросителей, а баллонов с газом на больших расстояниях от этих емкостей.
Правильный расчет и выбор числа баллонов с газом, а также равномерное распределение оросителей позволит эффективно бороться с очагами пламени при внезапном возгорании. Благодаря высокой эффективности водяного тумана, формируемого модулями тонкораспыленного пожаротушения, можно за рекордно быстрое время нейтрализовать пожар любой степени сложности. Это позволит защитить ценные вещи, хранимые в защищаемых помещениях, а также минимизировать вероятность несчастных случаев на объекте во время пожара.
Существуют установки АУПТ, где в качестве (ОТВ) используется порошок, газ, имеющие в ряде случаев преимущества перед водой. Тем не менее по-прежнему самые распространенные стационарные системы пожаротушения – водяные.
Объяснение этому лежит на поверхности, вернее, течет из каждого водопроводного крана – доступность, низкая стоимость даже при огромных расходах, объемах на локализацию/ликвидацию , практически неограниченный или вполне достаточный для этих целей запас в наружных сетях, пожарных водоемах (резервуарах).
Он несложен:
Согласно пп. 3.45, 3.47 СП 5.13130 модулем называется единое устройство, в котором реализованы функции хранения/подачи ОТВ после подачи пускового сигнала, а модульной установкой тушения – несколько модулей с общей системой обнаружения очага пожара и контроля/управления их запуском.
Кроме базового исполнения – с баллоном вытесняющего газа, модульные АУП-ТРВ, так же, как и модули пожаротушения ТРВ, бывают закачного типа; когда ОТВ в изделии сразу находится под давлением и готово к применению, что сокращает инерционность срабатывания отдельного устройства и системы АУПТ в целом.
Таким оборудованием – модулями, как модульными установками/системами пожаротушения ТРВ удобно защищать небольшие по площади помещения и здания.
Предназначена для поверхностного локального тушения очагов пожаров класса А, В, а также электрооборудования напряжением до 1 тыс. В.
АУП-ТРВ, по мнению как отечественных, так и зарубежных специалистов эффективна для защиты следующих объектов, отдельных важных помещений в них:
Как видно из списка, это в основном жилые помещения небольшой площади и высоты с невысокой пожарной нагрузкой. Приоритет использования тонкораспыленной воды вместо спринклерных/дренчерных установок, а уж тем более порошковых, газовых, вполне понятен – это обеспечение безопасности людей.
Хотя производители ратуют за широкое использование АУП-ТРВ для тушения торговых и офисных центров, подземных автостоянок, производственных/складских помещений, кабельных тоннелей, архивов, музеев и книгохранилищ, даже объектов нефтегазового сектора промышленности (!), специалисты считают это не более чем рекламным посланием собственникам зданий/сооружений, руководству предприятий организаций.
В большинстве случаев с тушением таких объектов неплохо справляются традиционные водяные установки, а для тушения специфических особо важных помещений разработаны порошковые и газовые системы пожаротушения; а использование там АУП-ТРВ, что подтверждается расчетами – неэффективно. Чтобы понять, когда и кому необходимы системы, модули АУП-ТРВ стоит сравнить плюсы и минусы их приобретения и использования.
Прежде всего о преимуществах:
Как водится, не обошлось и без недостатков:
Выводы: выбор модулей, установок пожаротушения ТРВ собственнику, руководителю защищаемого объекта стоит делать, основываясь на проектных решениях или заключении специалистов в области ПБ, а не на рекламных буклетах от производителей, нарекших такие системы пожаротушения универсальными.
Сегодня существует масса систем пожаротушения. Все они основаны на различных технологиях. Наиболее популярная - пожаротушение тонкораспыленной водой. Это самый эффективный способ борьбы с пожарами классов А и B.
Что это значит? При возникновении пожара класса А первым делом воспламеняются различные твердые предметы и материалы. Это могут быть изделия из разных пород древесины, пластмасса, продукция из текстильных материалов, резина. Второй вид пожаров – это процесс неконтролируемого горения различных жидких веществ, которые не растворимы в воде. Это могут быть различные продукты нефтепереработки, бензины, а также парафины и прочие вещества. Также во второй группе пожаров, с которыми может бороться система пожаротушения тонкораспыленной водой, относятся воспламенения веществ, которые могут смешиваться с водой. Это глицерин, ацетон, различные спирты.
Если верить статистическим данным, то 90% всех пожаров тушат с использованием воды. Но, несмотря на то, что вода является очень популярными и эффективным средством против огня, применение ее имеет и положительные и отрицательные моменты. Так, при ликвидации даже сравнительно небольших возгораний наблюдается достаточно высокий ее расход.
Также в процессе тушения при воздействии жидкости портятся различные ценности без всякой возможности их восстановления, а объект, где произошел пожар, будет неминуемо затоплен.
При использовании воды в качестве средства для ликвидации очагов возгорания необходимы дополнительные резервуары, где может хранится ее запас. При этом они должны быть оснащены пожарными резервуарами и насосными станциями.
Этот метод практически лишен подобных недостатков. В процессе пожаротушения ни одно помещение не затопится, а вот огонь будет эффективно устранен. Но если вода именно тушит пожар, то принцип действия этого метода немного в другом. Здесь специальное оборудование формирует облако из мелких капелек воды.
Пожаротушение тонкораспыленной водой существенно отличается от традиционного метода борьбы с возгораниями.
Этот способ можно даже формально отнести к поверхностной технологии. Но нужно понимать, что распыляемый состав, как показывается практика, охватывает весь объем горения. При этом наблюдается эффект увеличения.
Высокие температуры запускают процесс образования пара, вследствие чего уменьшается количество кислорода, и он не подается к очагу горения. Затем наблюдается резкое снижение температуры, скорость горения сводится к критической. Чтобы избежать повторных возгораний, этот туман из мелких капель воды может поддерживаться в помещении до 158 минут.
Благодаря природным характеристикам воды она растворяет в себе огромное количество всевозможных веществ. Это позволяет значительно снизить риск задымления, так как мелкодисперсный водяной туман способен вбирать в себя частицы дыма.
Для возгораний класса A используют только воду – возможностей ее более чем достаточно.
Если пожар более катастрофический, тогда допускается применение специальных пенообразующих добавок.
Итак, чаще всего для ликвидации возгорания в зданиях применяется автоматическое пожаротушение тонкораспыленной водой. Это решение позволяет эффективно победить возгорания классов А и B без нанесения существенного ущерба помещению и ценностям, находящимся в нем. Работают эти автоматические решения следующим образом. При помощи специальных пожарных датчиков различных типов система определяет, где расположен очаг пожара. Затем автоматика отправляет сигнал об опасности и пожаре на пульт, где будет активизировано запорно-пусковое оборудование на основном модуле.
Затем запорно-пусковое устройство откроет доступ для газа и отправит его в резервуар с водой. В этой емкости будет сформирован состав из газа и жидкости. Также в составе есть специальные добавки, которые позволяют значительно улучшить и ускорить процесс тушения пожара. Смесь воды и газа по специальному пожарному трубопроводу будет подана на распыляющее оборудование.
Процесс выброса воды может контролироваться как при помощи автоматических решений, так и дистанционным образом, благодаря действию соответствующих датчиков давления, установленных на ключевых местах трубопровода. Благодаря тому, что размер одной капли мелкодисперсной воды составляет около 100 мкм, время борьбы со средним пожаром составляет не более 1 минуты.
Модульное оборудование может быть с высоким или низким рабочим давлением. Так, системы высокого давления оснащены резервуарами, заполненными азотом. Кроме этого, оборудование оснащается насосами высокого давления. Нужная консистенция рабочей смеси в этом случае достигается механически. Установки для работы с низким давлением предусматривают отдельное хранение газа, достаточного для пуска в случае необходимости.
Кроме рабочего давления, эти системы делятся на стационарные комплексы и мобильные модули.
Стационарная модульная установка пожаротушения тонкораспыленной водой может быть централизованной либо автономной, на базе специальных модулей. Мобильные системы – это обычные огнетушители.
Автономные решения стоит использовать в одном помещении или же в нескольких, объем и площадь которых невелики. Для помещений, площадь которых составляет более 1000 кв. м, необходимо выполнять зонирование пространства, чтобы максимально рационально разместить распределительные устройства и резервуары для газа.
Установки пожаротушения тонкораспыленной водой высокого давления и их использование регламентируются СП 5.13130.2009. Применяют для борьбы с пожарами категорий А, B и С. Также допускается монтаж и использование этого оборудования в местах установки различного электрооборудования до 1000 В.
Рекомендуется применять такие системы на многоуровневых закрытых автомобильных парковках, в промышленных цехах и складах, в архивах, библиотеках. Также рекомендуется оснащать этим оборудованием культурные и развлекательные комплексы, выставочные центры. Сегодня модули пожаротушения тонкораспыленной водой стали также применять в торговых, офисных помещениях, гостиницах.
Так как большую часть времени системы находятся в режиме ожидания, то существуют проблемы постепенного образования шлаков в рабочих отверстиях распылителя. Диаметр одного отверстия составляет 1,2 мм. В этом случае распыляющий модуль теряет работоспособность.
Это существенный минус. Специалисты утверждают: необходимо, чтобы в конструкции были дополнительно закрывающие клапаны, которые смогут предотвратить шлакообразование. Также недостатком считается необходимость системы водоподготовки.
Пожаротушение тонкораспыленной водой имеет еще одно значительное преимущество.
Это минимальный ущерб в процессе тушения. Чтобы удалить из помещения всю воду, достаточно небольшого проветривания. Таким образом, это очень эффективное и безопасное решение.
Также одно из достоинств – это экономия жидкости.
В процессе ликвидации пожаров обыкновенным способом размер одной капли может варьироваться от 1,5 до 2 мм. Показатели эффективного расхода составляют около 30%. Остальная же часть никак не борется с пламенем, а просто наносит ущерб помещению.
Эффективность тушения начинает расти, если уменьшается размер капли. Так, небольшой размер очень способствует повышению охлаждающей способности, повышает проникновение и площадь покрытия. При этом расход воды составляет всего лишь 1.5 литра на 1 кв. м.
Данные решения используют для помещений, класс опасности которых - от Ф1 до Ф5. Эти модули можно применять для ликвидации огня категорий А и B. Время на процесс тушения – не менее чем 5 секунд. За это время модуль выдаст около 30 литров воды. Среди преимущества данных модулей – срок службы до 10 лет с возможностью повторного использования.
Итак, модульное пожаротушение тонкораспыленной водой – это эффективный и современный способ борьбы с пожарами.
Теперь можно забыть о том, что после пожарников помещение больше непригодно к жизни. Ущерб от тушения минимален.
Модуль может содержать в своем составе баллон и запорно-пусковое устройство (далее ЗПУ). ЗПУ оборудовано манометром, сигнализатором давления, мембранным предохранительным устройством (МПУ), электромагнитным пусковым клапаном, устройством ручного пуска и блокировкой ручного пуска (чека) имеющей пломбу.
Способ хранения огнетушащего вещества и газа-вытеснителя может быть совместным и раздельным. В первом случае модуль заполняется ОТВ до определенного уровня (не полностью) и дополнительно заправляется газом-вытеснителем до определенного давления, во втором – ОТВ и газ-вытеснитель хранятся в разных модулях и лишь в момент пуска газ-вытеснитель поступает в модули с ОТВ и приводит МУПТВ в действие.
Установка может состоять как из одного модуля, так и из нескольких, объединенных в батарею до 10 шт. Таких батарей может быть несколько в зависимости от защищаемой площади и времени её работы. При использовании нескольких модулей выделяется пусковой баллон, который имеет электроклапан для пуска. Остальные баллоны запускаются по пневматическим трубкам. Средняя продолжительность подачи ОТВ составляет 1,5-2 минуты. Установка имеет возможность подачи ОТВ в течении большего времени чем 2 минуты. В этом случае заказчик с проектной организацией определяют время подачи ОТВ.
Распылители имеют специальную конструкцию, позволяющую распылять ОТВ с диаметром капель менее 150 мкм, при этом различные типоразмеры обеспечивают разную интенсивность орошения. Рациональное применение модульных установок может осуществляться в защищаемых помещениях площадью до 100 м2.
Установка пожаротушения тонкораспыленной водой высокого давления
Автоматическая установка пожаротушения тонкораспыленной водой высокого давления, как правило, состоит из следующих основных компонентов:
В системах пожаротушения высокого давленияне используются химические добавки, и в связи с этим установка является экологически безопасной. Насосная станция пожаротушения должна соответствовать требованиям СП5.13130.2009.
В помещении насосной станции должны располагаться насосный узел, резервуары для воды с расчетным объемом (вертикального исполнения) и коллектор на требуемое количество направлений с распределительными клапанами. Насосный узел состоит из нескольких рабочих высоконапорных насосов и одного резервного, установленного на общей опорной раме. Также на опорной раме устанавливается щит управления. Вода направляется насосом через обратный клапан в общий коллектор насосного узла. Коллектор насосного узла укомплектован всеми необходимыми соединениями, реле давления, манометрами, аккумуляторами, предохранительным клапаном, и клапаном регулировки давления. Насосный узел соединен с резервуарами, установленными в помещении насосной станции и подключенными к системе водоснабжения объекта. Уровень воды в резервуаре контролируется дистанционно, электрическим датчиком и визуально - индикатором уровня. Когда уровень воды приближается к минимальному, электрический датчик подает сигнал о неисправности на контрольно-приемный пункт, который, в свою очередь, обеспечит восстановление уровня воды, благодаря открытию электрического клапана, установленного на резервуаре. Каждый резервуар укомплектован электроклапанами, фильтром, отсечным шаровым клапаном, дренажным клапаном.
На магистральном трубопроводе, выходящем из коллектора в каждую защищаемую зону устанавливается зоновый датчик потока, его сигнал немедленно поступает на контрольно-приемный пульт. Сигналы о пожаре (срабатывании), а также о состоянии установки пожаротушения дублируются на контрольной панели в помещении охраны. Управление другими инженерными системами при срабатывании предусматривается командными импульсами с блоков управления установки пожаротушения и пожарной сигнализации.
Применение подобных установок позволяет организовать пожаротушение достаточно больших размеров, площадью более 2000 м 2 на нескольких направлениях.
