11.1. Требования к системам оповещения о пожаре для объектов энергетики
Системы оповещения и управления эвакуацией людей при пожаре должны проектироваться с целью реализации планов эвакуации… (п.3.2 - здесь и далее в этой главе указаны пункты НПБ 104-03).
Системы оповещения и управления эвакуацией людей при пожарах (далее - СОУЭ) подразделяют на пять типов.
При этом в административных зданиях - до 6 этажей СОУЭ должна быть не ниже 2-ого типа, 6 -16 этажей - 3-его типа.
В производственных зданиях категории А, Б, В, Г, Д одноэтажных - 1-ого типа;
Г, Д - 2-10 этажей - 2-ого типа (п. 5.1 табл. 2 п.п. 15, 20).
Регламентируется только способ оповещения звуковой (сирена, тонированный сигнал и др.) одновременно по всему зданию (4.1. п.1).
Комментарий : Поп.24.23 ВППБ 01-02-95 Система оповещения о пожаре с главного или центрального щита управления должна работать в течение расчетного времени возможной эвакуации персонала. Для оповещения о пожаре должна использоваться общеобъектовая поисковая громкоговорящая связь...
Регламентируется способ оповещения (п.4.1 п.2):
Звуковой (сирена, тонированный сигнал и др.),
Световой (световые оповещатели «Выход»)
Управление СОУЭ должно осуществляться из помещения пожарного поста-диспетчерской или другого специального помещения, отвечающего требованиям, изложенным в нормативных документах по пожарной безопасности, утвержденных в установленном порядке (п.3.27).
Звуковые сигналы СОУЭ должны отличаться по тональности от звуковых сигналов другого назначения. Оповещатели не должны иметь регуляторов громкости и должны подключаться к сети без разъемных устройств. Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать нормативный уровень звука во всех местах постоянного или временного пребывания людей (п.п. 3.14 - 3.18, 3.22-3.24)
СОУЭ должны функционировать в течение времени, необходимого для завершения эвакуации людей из здания (п. 3.9).
На основании требования п.3.9. при рассмотрении технического задания на проектирование или в договор следует записать проектировщикам необходимость расчета времени эвакуации людей из зданий.
Эвакуационные световые указатели включаются одновременно с основными осветительными приборами рабочего освещения.
Допускается использовать эвакуационные световые указатели, автоматически включаемые при получении СОУЭ командного импульса о начале оповещения о пожаре и (или) аварийном прекращении питания рабочего освещения…(п. 3.13).
Порядок использования СОУЭ должен быть определен инструкцией по эксплуатации и в плане эвакуации с указанием лиц, которые имеют право приводить её в действие (п. 102 ППБ 01-03)
Регламентные работы по техническому обслуживанию и планово-предупредительному ремонту (далее - ТО и ППР)… СОУЭ должны осуществляться в соответствии с годовым планом-графиком, составляемым с учетом технической документации заводов-изготовителей, и сроками проведения ремонтных работ. ТО и ППР должны выполняться специально обученным обслуживающим персоналом или специализированной организацией, имеющей лицензию, по договору.
В период выполнения работ по ТО или ремонту, связанных с отключением установки (отдельных линий, извещателей), руководитель предприятия должен принять необходимые меры по защите от пожаров зданий, сооружений, помещений, технологического оборудования (п. 96 ППБ 01-03).
Примечание:
1. Для обеспечения безопасности людей при пожарах в зданиях должны быть определены (оборудованы) безопасные зоны - помещения (участки помещений) внутри зданий и пространство снаружи здания (в том числе участок кровли, эстакады и др. подобные элементы зданий), где исключено воздействие опасных факторов пожара на людей (п.5.5 РД 009-01-96).
2. В зданиях, где не требуются технические средства оповещения людей о пожаре, руководитель объекта должен определить порядок оповещения людей о пожаре и назначить ответственных за это лиц (п. 103 ППБ 01-03).
Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) является одной из важнейших систем в сфере пожарной безопасности зданий, сооружений и строений. Основное ее назначение – своевременное оповещение людей о пожаре, а также информирование о путях безопасной и максимально оперативной эвакуации с целью предотвращения ущерба их жизни и здоровью.
В соответствии со сводом правил (далее – СП), все системы СОУЭ по своим функциональным возможностям делятся на пять типов. Тип СОУЭ, который должен быть реализован на том или ином объекте, определяется назначением конкретного здания (лечебное учреждение, школа, театр, магазин и т.п.), его этажностью, а также числом одновременно присутствующих в этом здании людей. В зависимости от типа СОУЭ оповещение осуществляется подачей световых и/или звуковых сигналов, а также трансляцией речевой информации. Запуск СОУЭ осуществляется автоматически по командному сигналу, формируемому автоматической установкой пожарной сигнализации или пожаротушения, либо вручную.

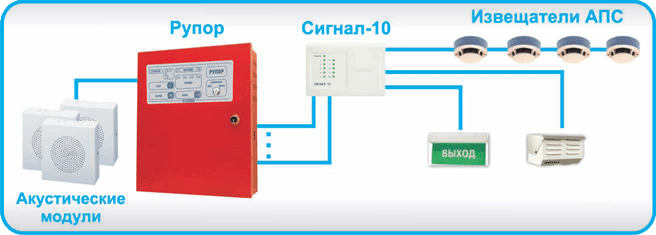

Для большинства небольших объектов требованиями СП предусмотрена установка СОУЭ 1 го и 2 го типов. В этом случае оповещение и управление эвакуацией при пожаре осуществляется посредством подачи звуковых и световых сигналов одновременно во все помещения с постоянным или временным пребыванием людей. Наиболее эффективным решением для управления приборами оповещения в подобных системах являются приемно контрольные пожарные приборы (ППКП) с функциями приборов управления, такие как «Сигнал 10» и «Сигнал 20М». В этом случае и система автоматической пожарной сигнализации (АПС) и СОУЭ реализуются на одном ППКП (рис. 1).
Если ППКП не способен обеспечить управление требуемым числом приборов оповещения, то СОУЭ реализуется с помощью отдельных приборов, таких как «С2000-КПБ». Общее управление всеми приборами системы в этом случае будет осуществляться сетевым контроллером «С2000-М» из состава интегрированной системы охраны (ИСО) «Орион» (рис. 2).
Системы 3-го типа устанавливаются на объектах в тех случаях, когда требуется речевое оповещение и, возможно, существует необходимость в раздельном оповещении в нескольких зонах. Пример реализации СОУЭ 3-го типа с единственной зоной оповещения на базе ППКП «Сигнал-10» и прибора речевого оповещения «Рупор» приведен на рисунке 3. Оба прибора в данном случае работают в автономном режиме.
При увеличении количества зон, их площади и/или необходимости управления большим числом приборов оповещения в системе появляются дополнительные приборы речевого оповещения и приборы управления световыми/звуковыми оповещателями. В этом случае СОУЭ строится уже на базе ИСО «Орион» (рис. 4). Обратите внимание, в соответствии с общей идеологией ИСО «Орион» система речевого оповещения получается распределенной и не требует прокладки проводов большого сечения для трансляции речевой информации из одного помещения по всему объекту, как в случае традиционных (стоечных) систем. Благодаря возможности синхронного запуска приборов семейства «Рупор», для озвучивания одной зоны большой площади можно использовать несколько приборов речевого оповещения.
Кардинальное отличие систем 4-го и 5-го типов от рассмотренных выше заключается в необходимости обеспечения обратной связи зон пожарного оповещения с помещением пожарного поста диспетчерской. Для реализации указанного требования компанией «Болид» был разработан комплекс технических средств «Рупор-Диспетчер». Основным элементом комплекса являются базовые блоки переговорного устройства «Рупор-ДБ», каждый из которых может обслуживать до 12 абонентских блоков «Рупор-ДТ». В соответствии с требованиями СП комплекс осуществляет автоматический контроль исправности линий связи между базовым и абонентскими блоками (эту функцию выполняет входящий в состав комплекса ППКП «Сигнал-20М»/»Сигнал-20П»). В за висимости от требований конкретного объекта приборы из состава комплекса могут образовывать как полностью автономную систему, так и входить в состав ИСО «Орион». В первом случае для отображения состояния линий связи между блоками переговорных устройств используются встроенные индикаторы ППКП «Сигнал-20М» (рис. 5).
На больших объектах, как правило, комплекс противопожарных мероприятий подразумевает наличие различных систем: автоматической пожарной сигнализации (в том числе – аспирационного типа), оповещения о пожаре, водяного и газового пожаротушения, дымоудаления. Для обеспечения при пожаре координированного управления всеми системами здания целесообразно оснащение пожарного поста диспетчерской компьютером с программным обеспечением АРМ «Орион Про». При использовании комплекса средств обратной связи совместно с АРМ «Орион Про» для отображения состояния линий связи между блоками переговорных устройств лучше применить специализированные устройства индикации, такие как «С2000-БИ» (рис. 6).
В заключение хотелось бы отметить, что приведенные схемы являются типовыми. Для каждого конкретного объекта структура СОУЭ может быть расширена и дополнена исходя из условия обеспечения максимально безопасной эвакуации людей.
А. Пинаев
к.т.н., директор ОДО «Авангардспецмонтаж»,
В. Коротков
ТИП ЗАО «НПП «Иста-См»
Системы оповещения и управления эвакуацией людей при пожаре 5-го типа вызывают постоянные дискуссии и рассуждения на тему, что это такое и каковы способы их реализации. Во многом это обусловлено отсутствием технически четкой и корректной нормативной базы. Ни НПБ 104-95, ни НПБ 104-2003, ни СП 3.13130.2009 не отвечают на поставленные вопросы. Например, в СП 3.13130.2009, кроме таблицы 1 и некоторых упоминаний в тексте («...п. 5.1...В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности», «...п. 3.3...В СОУЭ 3-5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения»), больше ничего о 5-м типе оповещения и его реализации не говорится.
Единственной попыткой на нашей памяти каким-либо образом это конкретизировать было ПОСОБИЕ к СНиП 2.08.02-89 «Проектирование систем оповещения и управления эвакуацией людей при пожарах в общественных зданиях», но документ 1992 года имеет неопределенный статус, отсутствует в нормативной базе, да и просто устарел.
Наверняка у каждого специалиста, связанного с проектированием систем оповещения, существует и собственное видение проблемы.
Нам бы хотелось высказать свои соображения, основанные на многолетнем опыте проектирования, исследованиях проблематики, включая анализ реальных пожаров и учений подразделений МЧС по эвакуации людей из крупных административных и общественных зданий.
Напомним, что системы оповещения 5-го типа предполагают множественность алгоритмов эвакуации и полную автоматизацию этих процессов. Поскольку речь идет об автоматизации, то нелишне отметить, что аксиомой любого управления является наличие трех базовых составляющих:
Достоверная и оперативная информация (входная величина);
Эффективные управляющие воздействия (выходная величина);
Модель реакции на входные воздействия.
Соответственно, автоматическая система управления должна предполагать автоматизацию получения информации, ее обработки и формирования управляющих воздействий.
Рассмотрим каждую из трех составляющих по порядку.
1. Получение достоверной информации о развитии ЧС и, в част-
ности, пожара основывается на использовании данных от пожарных из-вещателей: температуры, плотности дыма, концентрации опасных веществ, скорости изменения этих показателей. Необходимо иметь в виду, что состояние извещателей не всегда достоверно характеризует потенциальную угрозу, например, показания дымовых извещателей, размещенных на пути потока дымовоздушной смеси в открывшийся клапан вентиляции, дадут совершенно искаженное представление о реальной ситуации. Кстати, это одна из наиболее часто встречающихся ошибок проектирования, когда предполагается, что по сработавшим дымовым извещателям можно определить безопасный путь эвакуации.
По результатам неоднократно проводимых экспериментов и учений подразделений МЧС по эвакуации людей из административных и общественных зданий установлено, что при возгорании в коридоре длиной 60-80 м срабатывание дымовых из-вещателей происходит за 10-15 с с интервалом 2-3 с. Ну и куда отправлять людей, если время эвакуации намного больше времени срабатывания всех извещателей? Какова должна быть реакция автоматической системы управления на подобную динамику изменения ситуации? Может, ей вообще следует выключиться?
Очевидно, что для получения объективной оценки происходящего необходима либо комплексная оценка совокупности показателей, либо принципиально иные ее способы.
В качестве альтернативы можно было бы выделить показатели, в наиболее явном виде отражающие обстановку на путях эвакуации. Такими показателями могут являться величина нейтральной зоны и динамика ее изменения. Напомним, что под нейтральной зоной понимается область, безопасная для человека, ограниченная снизу температурой или ПДК опасных газов, а сверху слоем дыма. По мере развития пожара размеры этой области уменьшаются. Понятие нейтральной зоны широко используется при анализе развития пожара и оценке его последствий, но законодательно определение величины зоны и ее использование техническими средствами пожарной сигнализации не предполагается и не регламентируется. Соответственно, никто не будет ставить адресные дымовые извещатели вверху, а максимально-дифференциальные и газовые на высоте 60-80 см от пола.
В зависимости от конкретных объектов и ситуации, к информативным входным данным могут быть отнесены и другие параметры: результаты видеонаблюдения, данные от систем контроля и управления доступом и т.п.
Таблица 1
|
Характеристика СОУЭ |
Наличие указанных характеристик у различных типов СОУЭ |
||||
|
1. Способы оповещения: |
|||||
|
звуковой (сирена, тонированный сигнал и др.) |
|||||
|
(передача специальных текстов) |
|||||
|
световой: |
|||||
|
а) световые мигающие оповещатели |
|||||
|
б) световые оповещатели «Выход» |
|||||
|
в) эвакуационные знаки пожарной безопасности, указывающие направление движения |
|||||
|
г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением |
|||||
|
2. Разделение здания на зоны пожарного оповещения |
|||||
|
3. Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской |
|||||
|
4. Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения |
|||||
|
5. Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре |
|||||
П р и м е ч а н и я:
1. «+» - требуется; «*» - допускается; «-» - не требуется.
2. Допускается использование звукового способа оповещения для СОУЭ 3-5-го типов в отдельных зонах пожарного оповещения (технических этажах, чердаках, подвалах, закрытых рампах автостоянок и других помещениях, не предназначенных для постоянного пребывания людей).
2. Трудности достоверной оценки ситуации усугубляют небогатый арсенал возможных управляющих воздействий. По сути, они сводятся к управлению световыми эвакуационными указателями и речевым сообщениям с полным отсутствием обратной связи между событиями, воздействиями и их последствиями. Необходимо отметить невысокую эффективность обоих воздействий с точки зрения процесса управления, поскольку речевые оповещения способны только подать команду на начало эвакуации (далее оператор и сам с трудом может понять, что происходит), а световые эвакуационные указатели стандартно включаются (а чаще - постоянно включены) над всеми выходами. Обилие фонограмм и большая длительность их звучания, реализуемые в аппаратуре управления, являются скорее маркетинговыми инструментами, чем технически обоснованными решениями. Если в аппаратуре предусматривается 40 и более фонограмм, то кто и по каким критериям должен их выбирать и какова необходимость трансляции неповторяющегося текста в течение 5 мин., если, к примеру, время эвакуации 2 мин.? Кто это будет дослушивать?
С точки зрения микрофонных сообщений и включений нужного направления указателей, то на удалении оператор, даже если он профессионально подготовлен, не в состоянии принять объективные решения. Например, фраза «выход влево» для людей, вышедших из комнат по разные стороны коридора, дает столь же разные указания. Если же использовать обратную связь зоны оповещения с диспетчерской для корректировки указаний, то исчезает смысл термина «полная автоматизация» и система реально является 4-го типа.
Уже многократно говорилось о низкой информативности световых эвакуационных указателей - их недостаточной видимости из-за особенностей установки (за счет увеличения плотности дыма вверху они быстро перестают восприниматься), а яркость свечения не нормируется и, соответственно, минимальна. Отсутствует динамика показаний - свечение постоянное, не пульсирующее, что психологически воздействует на человека, полагающего, что он брошен и должен ориентироваться самостоятельно, только по собственной субъективной оценке обстановки. Имеет смысл на особо ответственных объектах устанавливать указатели на уровне или невысоко от уровня пола с динамической индикацией типа «бегущая стрелка».
Практически забыты в нормативных документах световые мигающие оповещатели. В СП 3.13130.2009 п. 2.7 их смешали со световыми эвакуационными указателями. А ведь задачи у них разные: световые оповещатели (КРАСНОГО ЦВЕТА) должны продублировать речевое (или звуковое) оповещение о пожаре для людей с ограниченными возможностями по слуху, а это, практически, все общественные и административные здания;световые эвакуационные знаки (ЗЕЛЕНОГО ЦВЕТА) должны показывать направление к эвакуационному выходу (Е01-16) и сам эвакуационный выход (Е22-23), по ГОСТ Р 12.4.026-2001. Необязательность применения световых мигающих оповещателей (табл. 1, СП 3.13130.2009) и отсутствие единых технических требований к ним на практике оборачиваются неприменением их и, тем самым, снижением возможностей оповещения на начальном этапе.
3. Касаясь моделей, реализуемых в аппаратуре управления, то следует отметить, что отсутствие методов получения достоверной информации и эффективных способов влияния на управляемый процесс лишает необходимости разрабатывать математические модели для автоматического управления. Фактически, все существующие системы автоматизированного (не автоматического) управления эвакуацией основаны на выборе из фиксированного набора эвакуационных алгоритмов одного или нескольких вариантов, которые принимаются оператором или автоматически, на основе ограниченного набора информации, поступившей на момент возникновения ЧС. Парадокс заключается в том, что управление при ЧС, являющееся весьма динамичным процессом, принимается как статичный процесс, не развивающийся во времени, т.е. в предположении, что дальнейшее развитие ситуации прогнозируемо. Единожды выбранный вариант эвакуации, как правило, полагается неизменным на всех последующих стадиях развития ситуации.
Таким образом, после команды на начало эвакуации управление этими процессами прекращается. Как правило, основная масса посетителей и персонала успевает покинуть опасную зону, а оставшиеся, потеряв ориентацию на толпу, в дыму лишаются возможности найти безопасный выход. И для этих оставшихся работа системы управления эвакуацией может быть единственным шансом на спасение.
Возвращаясь к заглавию статьи и резюмируя вышесказанное, следует признать, что полноценная реализация СОУЭ 5-го типа в настоящее время невозможна, это обусловлено как отсутствием нормативной базы, определяющей порядок получения достоверной информации о ситуации (проектирования соответствующей ПС), так и отсутствием нормативной базы, определяющей порядок реализации (проектирования) управляющих воздействий и, как следствие, необходимых технических средств. Чаще всего под СОУЭ 5-го типа у нас понимают СОУЭ 4-го типа, с фантазийными и не всегда безопасными «наворотами» проектировщиков.
Приказ МЧС РФ от 25 марта 2009 г. N 173
"Об утверждении свода правил "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности"
В соответствии с Федеральным законом от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (Собрание законодательства Российской Федерации, 2008, N 30 (ч. 1), ст. 3579), Указом Президента Российской Федерации от 11 июля 2004 г. N 868 "Вопросы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (Собрание законодательства Российской Федерации, 2004, N 28, ст. 2882; 2005, N 43, ст. 4376) и постановлением Правительства Российской Федерации от 19 ноября 2008 г. N 858 "О порядке разработки и утверждения сводов правил" (Собрание законодательства Российской Федерации, 2008, N 48, ст. 5608) приказываю:
Утвердить и ввести в действие с 1 мая 2009 г. прилагаемый свод правил "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности".
|
С.К. Шойгу |
Свод правил СП 3.13130.2009
"Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности"
(утв. и введен в действие приказом МЧС РФ от 25 марта 2009 г. N 173)
Systems of fire protection. System of annunciation and management of human evacuation at fire. Requirements of fire safety
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения сводов правил - постановлением Правительства Российской Федерации "О порядке разработки и утверждения сводов правил" от 19 ноября 2008 г. N 858.
1 Область применения
1.1 Настоящий свод правил разработан в соответствии со статьей 84 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования пожарной безопасности к системам оповещения и управления эвакуацией людей при пожарах в зданиях, сооружениях и строениях (далее - здания).
1.2 Настоящий свод правил может быть использован при разработке специальных технических условий на проектирование и строительство зданий.
2 Термины и определения
В настоящем своде правил приняты следующие термины с соответствующими определениями.
2.1 автоматическое управление : Приведение в действие системы оповещения и управления эвакуацией людей командным сигналом от автоматических установок пожарной сигнализации или пожаротушения.
2.2 вариант организации эвакуации из каждой зоны пожарного оповещения : Один из возможных сценариев движения людей к эвакуационным выходам, зависящий от места возникновения пожара, схемы распространения опасных факторов пожара, объемно-планировочных и конструктивных решений здания.
2.3 зона пожарного оповещения : Часть здания, где проводится одновременное и одинаковое по способу оповещение людей о пожаре.
2.4 полуавтоматическое управление : Приведение в действие системы оповещения и управления эвакуацией людей диспетчером (оператором) при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения.
2.5 система оповещения и управления эвакуацией людей (СОУЭ) : Комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.
2.6 соединительные линии : Проводные и непроводные линии связи, обеспечивающие соединение между средствами пожарной автоматики.
2.7 эвакуационные знаки пожарной безопасности : Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
3 Требования пожарной безопасности к системе оповещения и управления эвакуацией людей при пожаре
3.1 СОУЭ должна проектироваться в целях обеспечения безопасной эвакуации людей при пожаре.
3.2 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.
3.3 СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.
Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям.
В СОУЭ 3-5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения.
Выбор вида управления определяется организацией-проектировщиком в зависимости от функционального назначения, конструктивных и объемно-планировочных решений здания и исходя из условия обеспечения безопасной эвакуации людей при пожаре.
3.4 Кабели, провода СОУЭ и способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.
Радиоканальные соединительные линии, а также соединительные линии в СОУЭ с речевым оповещением должны быть обеспечены, кроме того, системой автоматического контроля их работоспособности.
3.5 Управление СОУЭ должно осуществляться из помещения пожарного поста, диспетчерской или другого специального помещения, отвечающего требованиям пожарной безопасности, предъявляемым к указанным помещениям.
4 Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей
4.1 Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.
4.2 Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола.
4.3 В спальных помещениях звуковые сигналы СОУЭ должны иметь уровень звука не менее чем на 15 дБА выше уровня звука постоянного шума в защищаемом помещении, но не менее 70 дБА. Измерения должны проводиться на уровне головы спящего человека.
4.4 Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.
4.5 В защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звука шума более 95 дБА, звуковые оповещатели должны комбинироваться со световыми оповещателями. Допускается использование световых мигающих оповещателей.
4.6 Речевые оповещатели должны воспроизводить нормально слышимые частоты в диапазоне от 200 до 5000 Гц. Уровень звука информации от речевых оповещателей должен соответствовать нормам настоящего свода правил применительно к звуковым пожарным оповещателям.
4.7 Установка громкоговорителей и других речевых оповещателей в защищаемых помещениях должна исключать концентрацию и неравномерное распределение отраженного звука.
4.8 Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами настоящего свода правил.
5 Требования пожарной безопасности к световому оповещению и управлению эвакуацией людей
5.1 Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения.
В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности.
5.2 Световые оповещатели "Выход" в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.
5.3 Световые оповещатели "Выход" следует устанавливать:
в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек - над эвакуационными выходами;
над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка световых оповещателей "Выход".
5.4 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:
в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;
в незадымляемых лестничных клетках;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка эвакуационных знаков пожарной безопасности.
5.5 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м.
6 Классификация систем оповещения и управления эвакуацией людей при пожарах в зданиях
В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов, приведенных в таблице 1.
|
Таблица 1 |
|||||||
|
Характеристика СОУЭ |
Наличие указанных характеристик у различных типов СОУЭ |
||||||
|
1. Способы оповещения: |
|||||||
|
звуковой (сирена, тонированный сигнал и др.); |
|||||||
|
речевой (передача специальных текстов); |
|||||||
|
световой: |
|||||||
|
а) световые мигающие оповещатели; |
|||||||
|
б) световые оповещатели "Выход"; |
|||||||
|
в) эвакуационные знаки пожарной безопасности, указывающие направление движения; |
|||||||
|
г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением |
|||||||
|
2. Разделение здания на зоны пожарного оповещения |
|||||||
|
3. Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской |
|||||||
|
4. Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения |
|||||||
|
5. Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре |
|||||||
Примечания :
1. "+" - требуется; "*" - допускается; "-" - не требуется.
2. Допускается использование звукового способа оповещения для СОУЭ 3-5 типов в отдельных зонах пожарного оповещения (технических этажах, чердаках, подвалах, закрытых рампах автостоянок и других помещениях, не предназначенных для постоянного пребывания людей).
3. В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.
4. Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.
7 Требования пожарной безопасности по оснащению зданий (сооружений) различными типами систем оповещения и управления эвакуацией людей при пожаре
Здания (сооружения) должны оснащаться СОУЭ соответствующего типа в соответствии с таблицей 2. Допускается использование более высокого типа СОУЭ для зданий (сооружений) при соблюдении условия обеспечения безопасной эвакуации людей.
|
Таблица 2 |
||||||||||
|
Здания (наименование нормативного показателя) |
Значение нормативного показателя |
Наибольшее число этажей |
Примечания |
|||||||
|
1. Детские дошкольные образовательные учреждения (число мест) |
В дошкольных учреждениях при применении 3-го типа СОУЭ и выше оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
2. Спальные корпуса образовательных учреждений интернатного типа и детских учреждений (число мест в здании) |
||||||||||
|
3. Больницы, специализированные дома престарелых и инвалидов (число койко-мест) |
При применении 3-го типа СОУЭ и выше оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
60 и более |
||||||||||
|
3.1. Психиатрические больницы |
Оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
60 и более |
||||||||||
|
4. Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпинги, мотели и пансионаты (вместимость, чел.) |
||||||||||
|
5. Жилые здания: |
В СОУЭ со звуковыми оповещателями возможно применять нарастающий во времени звуковой сигнал, а также производить периодическое отключение звукового сигнала для "пауз тишины", которые не должны превышать 1 минуты |
|||||||||
|
секционного типа |
||||||||||
|
коридорного типа |
||||||||||
|
6. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие подобные учреждения с расчетным количеством посадочных мест для посетителей в закрытых помещениях (вместимость зала, чел.) |
||||||||||
|
6.1. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами и другие подобные учреждения с расчетным количеством посадочных мест для посетителей на открытом воздухе (вместимость зала, чел.) |
||||||||||
|
7. Музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях (число посетителей) |
||||||||||
|
8. Организации торговли (площадь этажа пожарного отсека, м2) |
||||||||||
|
8.1. Торговые залы без естественного освещения (площадь торгового зала, м2) |
||||||||||
|
9. Организации общественного питания (вместимость, чел.) |
||||||||||
|
9.1. Организации общественного питания, находящиеся в подвальном или цокольном этаже (вместимость, чел.) |
||||||||||
|
10. Вокзалы |
||||||||||
|
11. Поликлиники и амбулатории (посещения в смену, чел.) |
||||||||||
|
90 и более |
||||||||||
|
12. Организации бытового и коммунального обслуживания с нерасчетным количеством посадочных мест для посетителей (площадь пожарного отсека, м2) |
||||||||||
|
13. Физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани (число посетителей) |
||||||||||
|
14. Общеобразовательные учреждения, образовательные учреждения дополнительного образования детей, образовательные учреждения начального профессионального и среднего профессионального образования (число мест) |
||||||||||
|
15. Образовательные учреждения высшего профессионального образования и дополнительного профессионального образования специалистов |
||||||||||
|
16. Учреждения органов управления, проектно-конструкторские организации, информационные и редакционно-издательские организации, научные организации, банки, конторы, офисы |
||||||||||
|
17. Производственные и складские здания, стоянки для автомобилей, архивы, книгохранилища (категория здания по взрывопожарной и пожарной опасности) |
А, Б, В, Г, Д |
1-й тип СОУЭ допускается совмещать с селекторной связью. СОУЭ зданий с категориями А и Б должны быть сблокированы с технологической или пожарной автоматикой |
||||||||
Примечания :
1. Требуемый тип СОУЭ определяется по значению нормативного показателя. Если число этажей более, чем допускает данный тип СОУЭ для зданий данного функционального назначения, или в таблице 2 нет значения нормативного показателя, то требуемый тип СОУЭ определяется по числу этажей здания.
2. Под нормативным показателем площади пожарного отсека в настоящих нормах понимается площадь этажа между противопожарными стенами.
3. На объектах защиты, где в соответствии с таблицей 2 требуется оборудование здания СОУЭ 4 или 5 типа, окончательное решение по выбору СОУЭ принимается проектной организацией.
4. В помещениях и зданиях, где находятся (работают, проживают, проводят досуг) люди с пониженным слухом или зрением, СОУЭ должна учитывать эти особенности.
5. Для зданий категорий А и Б по взрывопожарной и пожарной опасности, в которых предусмотрено устройство СОУЭ 3-го типа, в дополнение к речевым пожарным оповещателям, установленным внутри зданий, должна быть предусмотрена установка речевых пожарных оповещателей снаружи этих зданий. Способ прокладки соединительных линий СОУЭ и расстановка пожарных оповещателей снаружи зданий определяется проектной организацией.
6. В учреждениях, где требуется оповещение только обслуживающего персонала, расстановку речевых оповещателей следует производить в соответствии с требованиями настоящего свода правил.
7. Одноэтажные складские и производственные здания, состоящие из одного помещения (категории по взрывопожарной и пожарной опасности В4, Г, Д) площадью не более 50 без постоянных рабочих мест или постоянного присутствия людей, допускается не оснащать СОУЭ.
Цитата Волжанина "Может завтра наш ФПБ проснётся и объяснит в чём тут тайный смысл."7.4.1 ППУ должны обеспечивать выполнение следующих функций:
д) включение (пуск) исполнительных устройств систем противопожарной защиты раздельно по каждому направлению в ручном режиме следующими способами:
- при помощи органов управления ППУ;
- при помощи элементов дистанционного управления (ЭДУ).
В ППУ должна быть предусмотрена возможность использования обоих способ включения (пуска) исполнительных устройств систем противопожарной защиты раздельно по каждому направлению.
Контроль за целостностью линий с помощью индикации это уже итак все давно знают.
Но если ППУ должны иметь как минимум один обобщенный дискретный выход «Пуск» и один обобщенный дискретный выход «Неисправность», то и индикаторы "Пуска" и "Неисправности" должны быть.
Для оперативного управления (отключения) я поставил бы на морде лица ППУ еще и кнопочку "Откл.", но через ключик или ТМ.
Встроенный источник питания всегда удобнее как для монтажа, так и обслуживания. А вот внешний всегда как-то кажется дешевле в проектно-монтажных организациях.
А теперь осталось посмотреть имеется ли всё это у наших так называемых ППКиУП малой информационной емкости. Особо не наблюдал. Выход с контролем может и быть, но не больше.
Но и отдельных бюджетных ППУ для таких систем я тоже как-то у нас не встречал, всё модули да блоки в виде дополнений к ППКП (БУПО-МУПО).
Вот только что специально посмотрел ППКПУ MB-208 от Матаела (Израиль) на 8 ШС.
Есть 4 контролируемых выхода 24В 1,2А. Есть кнопочка отключения оповещения, но вот кнопочки принудительного пуска оповещения не нашел. Не по нашему сделано. Но у них в Израиле и не надо иметь дистанционный пуск. Кому надо, в самостоятельный ШС включит ручник и каждый раз будет бить стекло.
Что тут плохо - или наш ГОСТ Р 53325 или у них в Европе не правильный подход. По части наших ППУ при некоторой коррекции ГОСТа я бы сказал, что мы на уровне. У них с этим хуже, мало где требуется контроль линий, особенно до исполнительных устройств. Но вот с системами в целом у нас гораздо хуже. Тут я поддерживаю нашего zerbera.
В чем плюс у Авангардспецмонтажа. Александр Иванович Пинаев очень хороший практик по проектированию и монтажу, а отличное владение нормами позволяет ему уже очень давно делать то, что требуется на рынке. Проблема у него только с рекламой. Но именно его приборы совместно с радиоканалом от рижского RRT использовались у нас в дальневосточных регионах для построения пожарного мониторинга, когда С-М еще не было в помине. Канал только у RRT оказался односторонним, как и у Андрометы. А вот проводная часть от Пинаева могла устроить большинство потребителей.
У нас помимо ограниченного количества организаций все остальные увлеченно занимаются GSM-сигнализацией. А номенклатура продукции организаций из того ограниченного списка тоже не велика, т.к. подавляющее большинство проектно-монтажных организаций постоянно ищет левые пути, формируя тем самым деформированный спрос на продукцию.
Так что за что боролись, на то и напоролись, и не надо тут искать крайних.
