Для организации системы оповещения и управления эвакуацией в ИСО «Орион» можно применить следующие устройства:
Исполнительные выходы прибора «Сигнал-20М» с контролем целостности линии. К выходам этого устройства возможно подключать световые и звуковые оповещатели;
Исполнительные выходы БПК с контролем целостности линии из состава блочно-модульного ППКУП. Такие выходы имеют блоки: «Сигнал-20П», «Сигнал-10», «С2000-4». К выходам данных устройств возможно подключать световые и звуковые оповещатели;
Релейные блоки «С2000-КПБ» и «С2000-СП2 исп.02» с контролем целостности линии. К выходам данных блоков также можно подключать световые и звуковые оповещатели. «С2000-КПБ» могут использоваться в случае, если исполнительных выходов прибора физически не хватает для подключения всех используемых в системе оповещателей, указателей и т.п. «С2000-СП2 исп.02» используется в адресно-аналоговых системах на базе контроллера «С2000-КДЛ».
Адресные оповещатели охранно-пожарные звуковые «С2000-ОПЗ» и световые табличные «С2000-ОСТ». Они подключаются непосредственно в ДПЛС контроллера «С2000-КДЛ» без дополнительных релейных блоков, но требуют отдельного питания 12 – 24 В.
Радиоканальные релейные блоки с контролем целостности линии «С2000Р-СП», используемые в адресно-аналоговых систе- мах на базе контроллера «С2000-КДЛ» и радиорасширителя «С2000Р-АРР32».
Радиоканальные оповещатели светозвуковые «С2000Р-Сирена» и световые табличные «С2000Р-ОСТ», используемые в адресно-аналоговых системах на базе контроллера «С2000-КДЛ» и радиорасширителя «С2000Р-АРР32».
Блок речевого оповещения «Рупор», который предназначен для трансляции предварительно записанной речевой информации. Имеет два параллельных канала оповещения по 20 Вт, рассчитанных на подключение недорогих низкоомных акустических модулей. В память прибора можно записать до 255 различных сообщений общей продолжительностью до 340 секунд. Может запускаться централизованно командой по интерфейсу RS-485 или локально. Запуск речевого оповещения локально производится при нарушении одного из четырёх входов прибора. К каждому из входов возможно привязать своё речевое сообщение. Прибор поддерживает настройку таких параметров, как задержка оповещения, пауза между речевыми сообщениями, преамбулы речевого сообщения, время оповещения, приоритеты оповещения для сообщений.
Блок речевого оповещения «Рупор исп. 01», предназначенный для трансляции предварительно записанной речевой информации. Имеет один канал оповещения мощностью 12 Вт, рассчитанный на подключение недорогих низкоомных акустических модулей. В память прибора можно записать до 127 различных сообщений общей продолжительностью до 80 секунд. Запускается прибор централизованно командой по RS-485 интерфейсу. Прибор поддерживает настройку таких параметров, как пауза между речевыми сообщениями, преамбулы речевого сообщения, приоритеты оповещения для сообщений.
Блок речевого оповещения «Рупор исп.02». предназначенный для трансляции предварительно записанной речевой информации. Имеет один канал оповещения мощностью до 40 Вт (при напряжении питания 18 – 24 В), рассчитанный на подключение недорогих низкоомных акустических модулей. Питание прибора от внешнего источника напряжением 24 В или 12 В. При напряжении питания 12 В максимальная мощность составит 36 Вт при сопротивлении АС – 4 Ом и 18 Вт при АС – 8 Ом. В память прибора можно записать до 128 различных сообщений общей продолжительностью до 84 секунд. Запускается блок централизованно командой по RS-485 интерфейсу. «Рупор исп.02» поддерживает настройку таких параметров, как пауза между речевыми сообщениями, преамбулы речевого сообщения. Блок оборудован линейным входом внешнего оповещения и входом запуска внешнего оповещения, что позволяет использовать модуль для трансляции сигналов ГО и ЧС. Также «Рупор исп.02» поддерживает подключение блоков расширения «Рупор-БР».
Блок речевого оповещения «Рупор исп.03», который предназначен для трансляции предварительно записанной речевой информации. Имеет один канал оповещения мощностью 40 Вт, рассчитанный на подключение недорогих низкоомных акустических модулей. В память прибора можно записать до 255 различных сообщений общей продолжительностью до 84 секунд. Запускается централизованно командой по интерфейсу RS-485. Питание осуществляется от сети 220 В, имеется возможность установки АКБ 7 или 9 А*ч. Блок поддерживает настройку таких параметров, как задержка оповещения, пауза между речевыми сообщениями, преамбулы речевого сообщения, время оповещения, приоритеты оповещения для сообщений. Блок оборудован двумя линейными входами для внешнего оповещения и входами запуска внешнего оповещения, что позволяет использовать модуль для трансляции сигналов от ГО и ЧС и других источников. Также «Рупор исп.03» поддерживает подключение блоков расширения «Рупор-БР».
Блок расширения «Рупор-БР» предназначен для ретрансляции речевой информации, поступающей от «Рупор исп.02» и «Рупор исп.03». Блоки расширения подключается к блоку речевого повещения двумя парами проводов, по одной из которых передается линейный звуковой сигнал, а по второй сигналы о неисправностях блоков расширения. Всего к одному блоку речевого оповещения можно подключить до 16 блоков расширения. «Рупор-БР» имеет один канал оповещения мощностью до 40 Вт и рассчитан на подключение низкоомных аккустических модулей. Питание осуществляется от сети 220 В, имеется возможность установки АКБ 7 или 9 А*ч.Б.
Блок речевого оповещения «Рупор-300», который предназначен для воспроизведения записанных в его память или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций. Имеет один канал оповещения мощностью 300 Вт, рассчитанный на подключение высокоомных акустических модулей (с входными трансформаторами, рассчитанными на напряжение не менее 100 В). Канал оповещения может иметь произвольную топологию за счет использования интеллектуальных адресных оконечных модулей контроля «Рупор-300-МК», каждый из которых устанавливается в конце ответвления или линии. В память блока можно записать до 255 различных сообщений общей продолжительностью до 400 секунд. Запускается «Рупор-300» централизованно командой по интерфейсу. Блок поддерживает настройку таких параметров, как преамбула речевого сообщения, пауза между речевыми сообщениями, речевое сообщение, приоритет оповещения для сообщений. Кроме того, блок оборудован двумя линейными входами внешнего оповещения и входами запуска внешнего оповещения, что позволяет использовать блок для трансляции сигналов ГО и ЧС других источников. Помимо оповещения о пожаре, «Рупор-300» может осуществлять трансляцию фоновой музыки, служебных и рекламных сообщений по расписанию с нужной периодичностью. Для этого модуль подключается через Ethernet к компьютеру с бесплатным ПО «Аудио сервер». Также по сети Ethernet может осуществляться ретрансляция звука, полученного блоком по одному из линейных входов на другие блоки «Рупор-300».
Комплект аналоговых расширителей «Рупор-АР» предназначен для удалённого подключения источника аналогового звукового сигнала (ГО и ЧС, микрофон, линейный выход персонального компьютера и др.) к нескольким блокам речевого оповещения («Рупор-200», «Рупор-300», «Рупор исп.02», «Рупор исп.03») с возможностью удалённого управления запуском внешнего оповещения. Комплекс состоит из входного модуля «Рупор-АР-МВ» и модулей расширения «Рупор-АР-МР». Модули объединяются витой парой, максимальная длина линии связи – 3500 м. К одному «Рупор-АР-МВ» может быть подключено до 40 «Рупор-АР-МР».
Комплекс технических средств обеспечения связи с помещением пожарного поста-диспетчерской «Рупор-Диспетчер». Комплекс предназначен для создания систем оповещения и управления эвакуацией (СОУЭ) 4-го и 5-го типов и обеспечивает следующие функции:
ВНИМАНИЕ! Совместно с блоками «Рупор», «Рупор исп.01», «Рупор исп.02» и «Рупор-БР» рекомендуется применять следующие оповещатели производства ЗАО НВП «Болид»:
Совместно с «Рупор-300»:
Для большинства небольших объектов требованиями СП предусмотрена установка СОУЭ 1-го и 2-го типов. Требования по выбору типа системы СОУЭ приведены в разделе 7, таблице 2 СП 3.13130.2009. Наиболее эффективным решением для управления оповещением в подобных системах является применение приборов или БПК, имеющих исполнительные релейные выходы с контролем линии на КЗ и обрыв. Для самых малых объектов может быть использован прибор «Сигнал-20М» в автономном режиме (пример СОУЭ первого и второго типов приведен на рис.)
В остальных случаях система строится базе блочно-модульного ППКУП. При этом пульт «С2000М» выполняет функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления контролируемыми выходами различных БПК по факту возникновения событий «Пожар»); ручного управления. Если БПК не способны обеспечить управление требуемым числом оповещателей, либо не имеют собственных контролируемых выходов (например, «С2000-КДЛ»), то СОУЭ реализуется с помощью отдельных блоков, таких как «С2000-КПБ» и «С2000-СП2 исп.02». Блок «С2000-КПБ», начиная с версии 3.02, позволяет контролировать исправность линий оповещения при подключении к ним нескольких табло выход в нормально включенном состоянии. При организации радиоканального расширения адресно-аналоговой системы на базе «С2000-КДЛ» средствами «С2000Р-АРР32» СОУЭ организуется с помощью светозвуковых радиоканальных оповещателей «С2000Р-Сирена» и радиоканальных световых табличных оповещателей «С2000Р-ОСТ» или радиоканального релейного блока «С2000Р-СП» с контролем исправности выходных цепей.
Дополнительно в системе могут быть установлены блоки индикации «С2000-БКИ» и «С2000-ПТ» для наглядного отображения состояния адресных оповещателей и выходов, используемых в системах СОУЭ, а также дистанционного управления ими с поста дежурного.

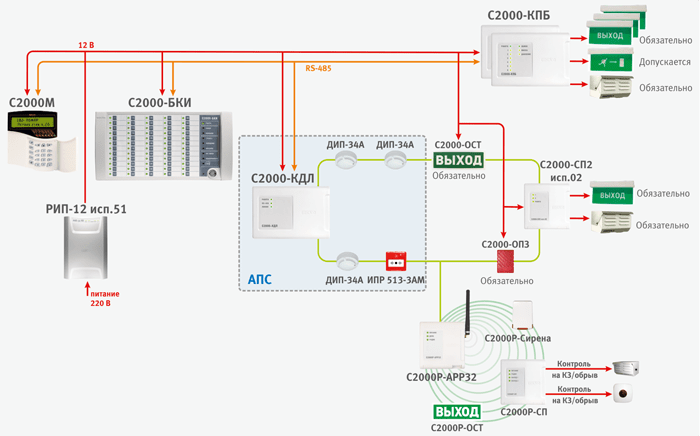

Пример СОУЭ первого и второго типов на базе блочно-модульного ППКУП с адресно-аналоговой СПС приведен на рис.
Системы 3-го типа устанавливаются на объектах в тех случаях, когда требуется речевое оповещение и, возможно, существует необходимость в раздельном оповещении в нескольких зонах. В этом случае СОУЭ строится уже на базе блочно-модульного ППКУП (рис. – пример с адресно-аналоговой СПС).
При этом пульт «С2000М» выполняет функции индикации состояний и событий системы; организации взаимодействия между компонентами ППКУП (управления контролируемыми выходами различных БПК по факту возникновения событий «Пожар», а также запуском речевого оповещения блоков «Рупор», «Рупор исп.01», «Рупор исп.02», «Рупор исп.03» и «Рупор-200»); ручного управления. Блоки «Рупор», подключенные к пульту «С2000М», также могут запускаться по релейным сигналам от автономных ППКП. Обратите внимание, в соответствии с общей идеологией ИСО «Орион», система речевого оповещения получается распределённой и не требует прокладки проводов большого сечения для трансляции речевой информации из одного помещения по всему объекту, как в случае традиционных (стоечных) систем. Благодаря возможности синхронного запуска приборов семейства «Рупор», для озвучивания одной зоны большой площади можно использовать несколько приборов речевого оповещения. Общая мощность блоков «Рупор исп.02» и «Рупор исп.03» может увеличена за счет использования блоков расширения «Рупор-БР». Дополнительно в системе могут быть установлены блоки индикации «С2000-БКИ» и «С2000-ПТ» для наглядного отображения состояния адресных оповещателей, выходов, используемых в системах СОУЭ, и блоков речевого оповещения, а также управления ими с поста дежурного.
Кардинальное отличие систем 4-го и 5-го типов от рассмотренных выше заключается в необходимости разделения здания на зоны пожарного оповещения и обеспечения обратной связи зон пожарного оповещения с помещением пожарного поста-диспетчерской. Для реализации указанного требования компанией «Болид» был разработан комплекс технических средств «Рупор-Диспетчер». Основным элементом комплекса являются базовые блоки переговорного устройства «Рупор-ДБ», каждый из которых может обслуживать до 12 абонентских блоков «Рупор-ДТ».
В соответствии с требованиями нормативов комплекс осуществляет автоматический контроль исправности линий связи между базовым и абонентскими блоками (эту функцию выполняет входящий в состав комплекса прибор «Сигнал-20М» или БПК «Сигнал-20П»).
В зависимости от требований конкретного объекта приборы из состава комплекса могут образовывать как полностью автономную систему, так и входить в состав ИСО «Орион» (блочно-модульного ППКУП). В первом случае для отображения состояния линий связи между блоками переговорных устройств используются встроенные индикаторы прибора «Сигнал-20М».
На больших объектах, как правило, комплекс противопожарных мероприятий подразумевает наличие различных систем: автоматической пожарной сигнализации, оповещения о пожаре, водяного или газового пожаротушения, дымоудаления. Для упрощения координированного управления всеми системами здания при пожаре целесообразно оснастить пожарный пост-диспетчерскую ЦПИУ «Орион» или компьютером с программным обеспечением АРМ «Орион Про».
При использовании комплекса средств обратной связи совместно с АРМ «Орион Про» для отображения состояния линий связи между блоками переговорных устройств лучше применить специализированные устройства индикации, такие как «С2000-БИ». Пример на рис.
В соответствии с требованиями системы оповещения людей о пожаре и управления эвакуацией людей должны быть оборудованы источниками бесперебойного электропитания.
Управление звуковыми и световыми оповещателями для систем оповещения 1 и 2 типов и их электропитание в ИСО «Орион» осуществляется от приборов пожарной сигнализации, БПК или релейных блоков. Для этих целей в приборах предусмотрены выходы, через которые оповещатели получают напряжение питания постоянного тока для своей работы. Кроме этого, в соответствии с требованиями линии связи с оповещателями контролируются на обрыв и короткое замыкание. Схемы подключения оповещателей приведены в документации на конкретные приборы. Таким образом, бесперебойное питание световых и звуковых оповещателей осуществляется за счет бесперебойного питания приборов, БПК и релейных блоков.
Блоки речевого оповещения «Рупор», «Рупор исп.03» и «Рупор-300» и блок расширения «Рупор-БР» питаются от сети переменного тока 220В, а блоки «Рупор исп.01» и «Рупор исп.02» от источника постоянного тока 12 В (в диапазоне от 10 до 15 В), или 24 В (в диапазоне от 20 до 30 В) (рис. 12-14). Бесперебойное питание блоков «Рупор», «Рупор исп.03», «Рупор-БР» и «Рупор-300» может осуществляться от устройств АВР шкафов пожарной автоматики для зданий, спроектированных по 1 категории электроснабжения. При отсутствии АВР, может использоваться резервированное электропитание (рис. 12 - 15). В конструкции «Рупор», «Рупор исп.01» и «Рупор исп.03», «Рупор-БР», «Рупор-300» предусмотрена установка аккумуляторных батарей:
Время работы технических средств оповещения от резервного источника постоянного тока в дежурном режиме должно быть не менее 24 часов, в тревожном режиме - не менее 1 часа.
Для выбора типа резервированного источника питания серии РИП можно воспользоваться рекомендациями для пожарной сигнализации (стр. 37). А также программной «Ваттметр ИСО Орион», которая позволяет подобрать необходимый источник резервированного питания, исходя из заданных параметров системы..
Приказ МЧС РФ от 25 марта 2009 г. N 173
"Об утверждении свода правил "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности"
В соответствии с Федеральным законом от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (Собрание законодательства Российской Федерации, 2008, N 30 (ч. 1), ст. 3579), Указом Президента Российской Федерации от 11 июля 2004 г. N 868 "Вопросы Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (Собрание законодательства Российской Федерации, 2004, N 28, ст. 2882; 2005, N 43, ст. 4376) и постановлением Правительства Российской Федерации от 19 ноября 2008 г. N 858 "О порядке разработки и утверждения сводов правил" (Собрание законодательства Российской Федерации, 2008, N 48, ст. 5608) приказываю:
Утвердить и ввести в действие с 1 мая 2009 г. прилагаемый свод правил "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности".
|
С.К. Шойгу |
Свод правил СП 3.13130.2009
"Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности"
(утв. и введен в действие приказом МЧС РФ от 25 марта 2009 г. N 173)
Systems of fire protection. System of annunciation and management of human evacuation at fire. Requirements of fire safety
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения сводов правил - постановлением Правительства Российской Федерации "О порядке разработки и утверждения сводов правил" от 19 ноября 2008 г. N 858.
1 Область применения
1.1 Настоящий свод правил разработан в соответствии со статьей 84 Федерального закона от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования пожарной безопасности к системам оповещения и управления эвакуацией людей при пожарах в зданиях, сооружениях и строениях (далее - здания).
1.2 Настоящий свод правил может быть использован при разработке специальных технических условий на проектирование и строительство зданий.
2 Термины и определения
В настоящем своде правил приняты следующие термины с соответствующими определениями.
2.1 автоматическое управление : Приведение в действие системы оповещения и управления эвакуацией людей командным сигналом от автоматических установок пожарной сигнализации или пожаротушения.
2.2 вариант организации эвакуации из каждой зоны пожарного оповещения : Один из возможных сценариев движения людей к эвакуационным выходам, зависящий от места возникновения пожара, схемы распространения опасных факторов пожара, объемно-планировочных и конструктивных решений здания.
2.3 зона пожарного оповещения : Часть здания, где проводится одновременное и одинаковое по способу оповещение людей о пожаре.
2.4 полуавтоматическое управление : Приведение в действие системы оповещения и управления эвакуацией людей диспетчером (оператором) при получении командного сигнала от автоматических установок пожарной сигнализации или пожаротушения.
2.5 система оповещения и управления эвакуацией людей (СОУЭ) : Комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.
2.6 соединительные линии : Проводные и непроводные линии связи, обеспечивающие соединение между средствами пожарной автоматики.
2.7 эвакуационные знаки пожарной безопасности : Знаки пожарной безопасности, предназначенные для регулирования поведения людей при пожаре в целях обеспечения их безопасной эвакуации, в том числе световые пожарные оповещатели.
3 Требования пожарной безопасности к системе оповещения и управления эвакуацией людей при пожаре
3.1 СОУЭ должна проектироваться в целях обеспечения безопасной эвакуации людей при пожаре.
3.2 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий планах эвакуации людей.
3.3 СОУЭ должна включаться автоматически от командного сигнала, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных ниже.
Дистанционное, ручное и местное включение СОУЭ допускается использовать, если в соответствии с нормативными документами по пожарной безопасности для данного вида зданий не требуется оснащение автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией. При этом пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям.
В СОУЭ 3-5-го типов полуавтоматическое управление, а также ручное, дистанционное и местное включение допускается использовать только в отдельных зонах оповещения.
Выбор вида управления определяется организацией-проектировщиком в зависимости от функционального назначения, конструктивных и объемно-планировочных решений здания и исходя из условия обеспечения безопасной эвакуации людей при пожаре.
3.4 Кабели, провода СОУЭ и способы их прокладки должны обеспечивать работоспособность соединительных линий в условиях пожара в течение времени, необходимого для полной эвакуации людей в безопасную зону.
Радиоканальные соединительные линии, а также соединительные линии в СОУЭ с речевым оповещением должны быть обеспечены, кроме того, системой автоматического контроля их работоспособности.
3.5 Управление СОУЭ должно осуществляться из помещения пожарного поста, диспетчерской или другого специального помещения, отвечающего требованиям пожарной безопасности, предъявляемым к указанным помещениям.
4 Требования пожарной безопасности к звуковому и речевому оповещению и управлению эвакуацией людей
4.1 Звуковые сигналы СОУЭ должны обеспечивать общий уровень звука (уровень звука постоянного шума вместе со всеми сигналами, производимыми оповещателями) не менее 75 дБА на расстоянии 3 м от оповещателя, но не более 120 дБА в любой точке защищаемого помещения.
4.2 Звуковые сигналы СОУЭ должны обеспечивать уровень звука не менее чем на 15 дБА выше допустимого уровня звука постоянного шума в защищаемом помещении. Измерение уровня звука должно проводиться на расстоянии 1,5 м от уровня пола.
4.3 В спальных помещениях звуковые сигналы СОУЭ должны иметь уровень звука не менее чем на 15 дБА выше уровня звука постоянного шума в защищаемом помещении, но не менее 70 дБА. Измерения должны проводиться на уровне головы спящего человека.
4.4 Настенные звуковые и речевые оповещатели должны располагаться таким образом, чтобы их верхняя часть была на расстоянии не менее 2,3 м от уровня пола, но расстояние от потолка до верхней части оповещателя должно быть не менее 150 мм.
4.5 В защищаемых помещениях, где люди находятся в шумозащитном снаряжении, а также в защищаемых помещениях с уровнем звука шума более 95 дБА, звуковые оповещатели должны комбинироваться со световыми оповещателями. Допускается использование световых мигающих оповещателей.
4.6 Речевые оповещатели должны воспроизводить нормально слышимые частоты в диапазоне от 200 до 5000 Гц. Уровень звука информации от речевых оповещателей должен соответствовать нормам настоящего свода правил применительно к звуковым пожарным оповещателям.
4.7 Установка громкоговорителей и других речевых оповещателей в защищаемых помещениях должна исключать концентрацию и неравномерное распределение отраженного звука.
4.8 Количество звуковых и речевых пожарных оповещателей, их расстановка и мощность должны обеспечивать уровень звука во всех местах постоянного или временного пребывания людей в соответствии с нормами настоящего свода правил.
5 Требования пожарной безопасности к световому оповещению и управлению эвакуацией людей
5.1 Эвакуационные знаки пожарной безопасности, принцип действия которых основан на работе от электрической сети, должны включаться одновременно с основными осветительными приборами рабочего освещения.
В СОУЭ 5-го типа может быть предусмотрен иной порядок включения указанных эвакуационных знаков пожарной безопасности.
5.2 Световые оповещатели "Выход" в зрительных, демонстрационных, выставочных и других залах должны включаться на время пребывания в них людей.
5.3 Световые оповещатели "Выход" следует устанавливать:
в зрительных, демонстрационных, выставочных и других залах (независимо от количества находящихся в них людей), а также в помещениях с одновременным пребыванием 50 и более человек - над эвакуационными выходами;
над эвакуационными выходами с этажей здания, непосредственно наружу или ведущими в безопасную зону;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка световых оповещателей "Выход".
5.4 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать:
в коридорах длиной более 50 м, а также в коридорах общежитий вместимостью более 50 человек на этаже. При этом эвакуационные знаки пожарной безопасности должны устанавливаться по длине коридоров на расстоянии не более 25 м друг от друга, а также в местах поворотов коридоров;
в незадымляемых лестничных клетках;
в других местах, по усмотрению проектной организации, если в соответствии с положениями настоящего свода правил в здании требуется установка эвакуационных знаков пожарной безопасности.
5.5 Эвакуационные знаки пожарной безопасности, указывающие направление движения, следует устанавливать на высоте не менее 2 м.
6 Классификация систем оповещения и управления эвакуацией людей при пожарах в зданиях
В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов, приведенных в таблице 1.
|
Таблица 1 |
|||||||
|
Характеристика СОУЭ |
Наличие указанных характеристик у различных типов СОУЭ |
||||||
|
1. Способы оповещения: |
|||||||
|
звуковой (сирена, тонированный сигнал и др.); |
|||||||
|
речевой (передача специальных текстов); |
|||||||
|
световой: |
|||||||
|
а) световые мигающие оповещатели; |
|||||||
|
б) световые оповещатели "Выход"; |
|||||||
|
в) эвакуационные знаки пожарной безопасности, указывающие направление движения; |
|||||||
|
г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением |
|||||||
|
2. Разделение здания на зоны пожарного оповещения |
|||||||
|
3. Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской |
|||||||
|
4. Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения |
|||||||
|
5. Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре |
|||||||
Примечания :
1. "+" - требуется; "*" - допускается; "-" - не требуется.
2. Допускается использование звукового способа оповещения для СОУЭ 3-5 типов в отдельных зонах пожарного оповещения (технических этажах, чердаках, подвалах, закрытых рампах автостоянок и других помещениях, не предназначенных для постоянного пребывания людей).
3. В зданиях с постоянным пребыванием людей с ограниченными возможностями по слуху и зрению должны применяться световые мигающие оповещатели или специализированные оповещатели (в том числе системы специализированного оповещения, обеспечивающие выдачу звуковых сигналов определенной частоты и световых импульсных сигналов повышенной яркости, а также другие технические средства индивидуального оповещения людей). Выбор типа оповещателей определяется проектной организацией в зависимости от физического состояния находящихся в здании людей. При этом указанные оповещатели должны исключать возможность негативного воздействия на здоровье людей и приборы жизнеобеспечения людей.
4. Выбор типа эвакуационных знаков пожарной безопасности, указывающих направление движения людей при пожаре (фотолюминесцентные знаки пожарной безопасности, световые пожарные оповещатели, другие эвакуационные знаки пожарной безопасности), осуществляется организацией-проектировщиком.
7 Требования пожарной безопасности по оснащению зданий (сооружений) различными типами систем оповещения и управления эвакуацией людей при пожаре
Здания (сооружения) должны оснащаться СОУЭ соответствующего типа в соответствии с таблицей 2. Допускается использование более высокого типа СОУЭ для зданий (сооружений) при соблюдении условия обеспечения безопасной эвакуации людей.
|
Таблица 2 |
||||||||||
|
Здания (наименование нормативного показателя) |
Значение нормативного показателя |
Наибольшее число этажей |
Примечания |
|||||||
|
1. Детские дошкольные образовательные учреждения (число мест) |
В дошкольных учреждениях при применении 3-го типа СОУЭ и выше оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
2. Спальные корпуса образовательных учреждений интернатного типа и детских учреждений (число мест в здании) |
||||||||||
|
3. Больницы, специализированные дома престарелых и инвалидов (число койко-мест) |
При применении 3-го типа СОУЭ и выше оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
60 и более |
||||||||||
|
3.1. Психиатрические больницы |
Оповещаются только работники учреждений при помощи специального текста оповещения. Такой текст не должен содержать слов, способных вызвать панику |
|||||||||
|
60 и более |
||||||||||
|
4. Гостиницы, общежития, спальные корпуса санаториев и домов отдыха общего типа, кемпинги, мотели и пансионаты (вместимость, чел.) |
||||||||||
|
5. Жилые здания: |
В СОУЭ со звуковыми оповещателями возможно применять нарастающий во времени звуковой сигнал, а также производить периодическое отключение звукового сигнала для "пауз тишины", которые не должны превышать 1 минуты |
|||||||||
|
секционного типа |
||||||||||
|
коридорного типа |
||||||||||
|
6. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие подобные учреждения с расчетным количеством посадочных мест для посетителей в закрытых помещениях (вместимость зала, чел.) |
||||||||||
|
6.1. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами и другие подобные учреждения с расчетным количеством посадочных мест для посетителей на открытом воздухе (вместимость зала, чел.) |
||||||||||
|
7. Музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях (число посетителей) |
||||||||||
|
8. Организации торговли (площадь этажа пожарного отсека, м2) |
||||||||||
|
8.1. Торговые залы без естественного освещения (площадь торгового зала, м2) |
||||||||||
|
9. Организации общественного питания (вместимость, чел.) |
||||||||||
|
9.1. Организации общественного питания, находящиеся в подвальном или цокольном этаже (вместимость, чел.) |
||||||||||
|
10. Вокзалы |
||||||||||
|
11. Поликлиники и амбулатории (посещения в смену, чел.) |
||||||||||
|
90 и более |
||||||||||
|
12. Организации бытового и коммунального обслуживания с нерасчетным количеством посадочных мест для посетителей (площадь пожарного отсека, м2) |
||||||||||
|
13. Физкультурно-оздоровительные комплексы и спортивно-тренировочные учреждения с помещениями без трибун для зрителей, бытовые помещения, бани (число посетителей) |
||||||||||
|
14. Общеобразовательные учреждения, образовательные учреждения дополнительного образования детей, образовательные учреждения начального профессионального и среднего профессионального образования (число мест) |
||||||||||
|
15. Образовательные учреждения высшего профессионального образования и дополнительного профессионального образования специалистов |
||||||||||
|
16. Учреждения органов управления, проектно-конструкторские организации, информационные и редакционно-издательские организации, научные организации, банки, конторы, офисы |
||||||||||
|
17. Производственные и складские здания, стоянки для автомобилей, архивы, книгохранилища (категория здания по взрывопожарной и пожарной опасности) |
А, Б, В, Г, Д |
1-й тип СОУЭ допускается совмещать с селекторной связью. СОУЭ зданий с категориями А и Б должны быть сблокированы с технологической или пожарной автоматикой |
||||||||
Примечания :
1. Требуемый тип СОУЭ определяется по значению нормативного показателя. Если число этажей более, чем допускает данный тип СОУЭ для зданий данного функционального назначения, или в таблице 2 нет значения нормативного показателя, то требуемый тип СОУЭ определяется по числу этажей здания.
2. Под нормативным показателем площади пожарного отсека в настоящих нормах понимается площадь этажа между противопожарными стенами.
3. На объектах защиты, где в соответствии с таблицей 2 требуется оборудование здания СОУЭ 4 или 5 типа, окончательное решение по выбору СОУЭ принимается проектной организацией.
4. В помещениях и зданиях, где находятся (работают, проживают, проводят досуг) люди с пониженным слухом или зрением, СОУЭ должна учитывать эти особенности.
5. Для зданий категорий А и Б по взрывопожарной и пожарной опасности, в которых предусмотрено устройство СОУЭ 3-го типа, в дополнение к речевым пожарным оповещателям, установленным внутри зданий, должна быть предусмотрена установка речевых пожарных оповещателей снаружи этих зданий. Способ прокладки соединительных линий СОУЭ и расстановка пожарных оповещателей снаружи зданий определяется проектной организацией.
6. В учреждениях, где требуется оповещение только обслуживающего персонала, расстановку речевых оповещателей следует производить в соответствии с требованиями настоящего свода правил.
7. Одноэтажные складские и производственные здания, состоящие из одного помещения (категории по взрывопожарной и пожарной опасности В4, Г, Д) площадью не более 50 без постоянных рабочих мест или постоянного присутствия людей, допускается не оснащать СОУЭ.
БРО для трансляции сообщений в системах оповещения, 2 сообщения по 8 сек., выходная мощность 24Вт при нагрузке 2 Ом, 15Вт при нагрузке 4 Ом, питание ~220В, (резерв АКБ 7Ач), 230х170х95мм, 0.75кг, -10..+40С, IP 30. Светодиодная индикация: сеть, резерв, контроль. Контроль линий управления, оповещения и линейного выхода, имеет автоматическую защиту от глубокого разряда АКБ и её переполюсовки! Автоматическая защита усилителя мощности звукового сигнала от короткого замыкания и перегрузки выходной цепи (линии оповещения)!
Основные особенности Соната-К-ЛМ:
Технические характеристики:
|
Напряжение питания от сети переменного тока (при частоте 50 Г ц),В |
|
|
Мощность, потребляемая от сети переменного тока, Вт |
|
|
Максимальный ток потребления от аккумулятора в дежурном режиме, мА |
|
|
Номинальная выходная звуковая мощность при активной нагрузке 2 Ом, Вт |
|
|
Номинальная выходная звуковая мощность при активной нагрузке 4 Ом, Вт |
|
|
Номинальная емкость встраиваемого аккумулятора, А°ч |
|
|
Время работы прибора в режиме трансляции, не менее, ч |
|
|
Время работы прибора от аккумулятора (при отключенном сетевом питании) в дежурном режиме, ч |
|
|
Количество записанных речевых сообщений, шт |
|
|
Длительность каждого речевого сообщения, сек |
|
|
Диапазон воспроизводимых частот при трансляции со встроенного диктофона, Г ц |
|
|
Сопротивление линии оповещения, соединяющей между собой прибор и |
|
|
громкоговорители, не более, Ом |
|
|
Максимальный уровень сигнала на линейном выходе, не более, В |
|
|
Масса прибора без аккумуляторной батареи, не более, кг |
|
|
Габаритные размеры, не более, мм |
|
|
Диапазон рабочих температур, ОС |
|
|
Срок службы прибора, не менее, лет |
|
|
Степень защиты, обеспечиваемая оболочкой |
|
|
Степень пожарной безопасности изделия соответствует ГОСТ Р МЭК 60065-2002 |
|
Главное предназначение СОУЭ — предупреждать людей, находящихся в здании о пожаре или иной аварийной ситуации, а также указывать направление эвакуации. В режиме безопасности в офисах и торговых помещениях программа способна создавать уютную обстановку путем трансляции приятной фоновой музыки или передавать рекламные сообщения. При наступлении аварийной ситуации трансляция общего назначения будет прервана и на прибор поступит сигнал. После этого программа оповещения будет передавать срочное сообщение о пожаре, которое записано в блоке памяти или же его будет зачитывать диспетчер.
План эвакуации обязательно размещается в различных частях здания
Благодаря разработанной структуре программы, обеспечивается своевременное извещение людей об аварийной ситуации, и проводятся мероприятия для безопасной эвакуации людей. Структура разрабатывается под каждый вид сооружения и его требования, а также под выбранные технические средства.
Своевременное оповещение людей об аварийной ситуации и своевременный вывод персонала из здания производиться благодаря:
Управление эвакуацией людей производиться с помощью:
Эвакуация раненых и инвалидов по пожарной лестнице в случае эвакуации из здания
По своим функциям программа связана с системой автоматической пожарной сигнализации в помещении, которая и выполняет задачу обнаружение пожара.
Возможно проектирование программы извещения совместно с сетью, которая выполняет радиотрансляцию в здании.
Самым важным фактором для обеспечения безопасного и быстрого вывода людей из здания является своевременное их информирование о ЧП. Главным основанием для проведения начала эвакуации является обнаружение первичных признаков возгорания, информацию о которых выдают автоматические пожарные оповещатели или люди, которые находятся рядом с местом ЧП.
Схема эвакуации людей при пожаре и условные обозначения
Сигнализация извещения может активировать свою работу автоматически или вручную. Все зависит от технической оснастки сооружения и от исправности и надежности смонтированных систем. Начало сообщений может задерживаться с учетом времени наступления опасных событий, которые приведут к пожару. Системой извещений могут выдаваться заранее подготовленные сообщения или посредством оператора. Текстовую информацию можно заменять специальными знаками: мигать сиреной, музыкой или сообщениями общего характера.
Когда возникает пожароопасная ситуация, система оповещения и управления эвакуацией людей при пожаре включается в работу с различными функциями, которые зависят от вида устройства. Основными функциями считаются:
Таблица основных знаков эвакуации людей при пожаре
Функциональные требования сооружения определяют выбор системы извещения и управление выводом персонала.
При расчете учитывается площадь объекта, количество людей в здании, этажность здания, пожарная и взрывопожарная категория объекта.
Все системы извещений разделяются на пять видов. Каждый тип имеет свой функционал, который и отличает их между собой.
Имеют самую маленькую степень защиты для оповещения людей о пожаре. Их можно использовать в зданиях, которые не предназначены для того, чтобы в них постоянно находились люди.
Имеют немного больший функционал, чем первый вариант. Отличается лучшим информированием об имеющихся способах покинуть помещение. Знаки пожарной безопасности данной модели можно программировать логикой событий.
Возможна передача не только тоновых сигналов, но и заранее выбранных сообщений. При отсутствии опасности, можно задавать информацию рекламного характера или музыку в торговых центрах и др. Программа оповещения и управления эвакуацией данного типа имеет возможность обратной связи и способна выделять отдельные зоны пожарного оповещения. Эта функция не доступна в предыдущих двух типах программы.
Возможно выполнение нескольких вариантов выхода из каждой подконтрольной зоны. Имеет в наличии больше указателей, в их число входят и динамические. В обязательном порядке оснащена обратной связью с постом диспетчера, и умеет выделять отдельные зоны для пожаротушения.
Имеет самую большую степень защиты объекта и требования пожарной безопасности. Оснащена самой высокой скоростью реакции, которая обеспечивается совмещением в единое целое всех систем пожаротушения здания и дает возможность управлять всей программой из одного центра координации по всем путям эвакуации.
В своем составе система оповещения и управления эвакуацией объединяет все возможные способы оповещения и координации эвакуации: световые, звуковые, речевые и комбинированные технические средства.
Выполняют функции управления всей системой, ведут сбор и последующую обработку поступающей информации. Их устанавливают в диспетчерских пунктах, которые обеспечивают контроль за пожарной обстановкой в здании.
Подключение приборов оповещения в СОУЭ 3,4,5-го типов
Главной задачей оповещателей, является передача информации о пожаре персоналу, который находится в здании. Выделяют такие способы оповещения:
Е.А.Пешков
Противопожарная подготовка
Методическое пособие к лекции № 9
Материалы к занятиям по темам:
Требования к системам оповещения о пожаре для объектов энергетики.
2.Цвета сигнальные и знаки безопасности. Изменения №1 ГОСТ Р 12.4.026-2001
3.Требования к планам эвакуации людей при пожаре. Новые требования Правил противопожарного режима в РФ, внесенные постановлением Правительства РФ от 17.02.2014 г., №113 .Проект гл. 8 «Планы эвакуации» СП 3.13130.2009
Пути эвакуация, эвакуационные и аварийные выходы.
4.1 Расчет времени эвакуации людей из здания.
Санкт- Петербург
Требования к системам оповещения о пожаре для объектов теплоэнергетики.
В каком случае требуется система оповещения о пожаре?
123-ФЗ Статья 84. Требования пожарной безопасности к системам оповещения людей о пожаре и управления эвакуацией людей в зданиях и сооружениях
1. Оповещение людей о пожаре, управление эвакуацией людей и обеспечение их безопасной эвакуации при пожаре в зданиях и сооружениях должны осуществляться одним из следующих способов или комбинацией следующих способов:
1) подача световых, звуковых и (или) речевых сигналов во все помещения с постоянным или временным пребыванием людей;
2) трансляция специально разработанных текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, обеспечивающих безопасность людей и предотвращение паники при пожаре;
3) размещение и обеспечение освещения знаков пожарной безопасности на путях эвакуации в течение нормативного времени;
4) включение эвакуационного (аварийного) освещения;
5) дистанционное открывание запоров дверей эвакуационных выходов;
6) обеспечение связью пожарного поста (диспетчерской) с зонами оповещения людей о пожаре;
7) иные способы, обеспечивающие эвакуацию.
2. Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных на каждом этаже зданий и сооружений планах эвакуации людей.
Комментарий. Если не требуется план эвакуации можно предположить, что не требуется и система оповещения так, как в отсутствии плана эвакуации СОУЭ нечему соответствовать.
3. Пожарные оповещатели, устанавливаемые на объекте, должны обеспечивать однозначное информирование людей о пожаре в течение времени эвакуации, а также выдачу дополнительной информации, отсутствие которой может привести к снижению уровня безопасности людей.
4. В любой точке защищаемого объекта, где требуется оповещение людей о пожаре, уровень громкости, формируемый звуковыми и речевыми оповещателями, должен быть выше допустимого уровня шума. Речевые оповещатели должны быть расположены таким образом, чтобы в любой точке защищаемого объекта, где требуется оповещение людей о пожаре, обеспечивалась разборчивость передаваемой речевой информации. Световые оповещатели должны обеспечивать контрастное восприятие информации в диапазоне, характерном для защищаемого объекта.
5. При разделении здания и сооружения на зоны оповещения людей о пожаре должна быть разработана специальная очередность оповещения о пожаре людей, находящихся в различных помещениях здания и сооружения.
6. Размеры зон оповещения, специальная очередность оповещения людей о пожаре и время начала оповещения людей о пожаре в отдельных зонах должны быть определены исходя из условия обеспечения безопасной эвакуации людей при пожаре.
7. Системы оповещения людей о пожаре и управления эвакуацией людей должны функционировать в течение времени, необходимого для завершения эвакуации людей из здания и сооружения. Комментарий автора. В проекте СОУЭ должен быть расчет времени эвакуации .
8. Технические средства, используемые для оповещения людей о пожаре и управления эвакуацией людей из здания и сооружения при пожаре, должны быть разработаны с учетом состояния здоровья и возраста эвакуируемых людей.
Какой должен быть сигнал СОУЭ?
9. Звуковые сигналы оповещения людей о пожаре должны отличаться по тональности от звуковых сигналов другого назначения.
10. Звуковые и речевые устройства оповещения людей о пожаре не должны иметь разъемных устройств, возможности регулировки уровня громкости и должны быть подключены к электрической сети, а также к другим средствам связи. Коммуникации систем оповещения людей о пожаре и управления эвакуацией людей допускается совмещать с радиотрансляционной сетью здания и сооружения.
11. Системы оповещения людей о пожаре и управления эвакуацией людей должны быть оборудованы источниками бесперебойного электропитания.
12. <Вступает в силу по истечении двух лет после дня официального опубликования, т.е. с 13.07.2014>:Здания медицинских организаций, учреждений социальной защиты населения и учреждений социального обслуживания с пребыванием людей на постоянной основе или стационарном лечении с учетом индивидуальных способностей людей к восприятию сигналов оповещения должны быть дополнительно оборудованы (оснащены) системами (средствами) оповещения о пожаре, в том числе с использованием персональных устройств со световым, звуковым и с вибрационным сигналами оповещения. Такие системы (средства) оповещения должны обеспечивать информирование дежурного персонала о передаче сигнала оповещения и подтверждение его получения каждым оповещаемым.
С мая 2009 года введен в действие Свод правил СП 3.13130.2009 Система оповещения и управления эвакуацией людей при пожаре. Свод правил - документ, носящий рекомендательный характер. Однако в практической деятельности при разработке технических заданий на проектирование СОУЭ следует учитывать его требования.
Требования НПБ 104-03 и СП 3.13130.2009
(извлечение)
Системы оповещения и управления эвакуацией людей при пожаре (далее-СОУЭ) должны проектироваться с целью реализации планов эвакуации (п.3.2 НПБ 104-03) .
СП 3.13130.2009 п.3.1 СОУЭ должна проектироваться в целях обеспечения безопасной эвакуации людей при пожаре.
3.2 Информация, передаваемая системами оповещения людей о пожаре и управления эвакуацией людей, должна соответствовать информации, содержащейся в разработанных и размещенных
на каждом этаже зданий планах эвакуации людей.
