Производственные процессы предприятий всех отраслей промышленности делят на пять категорий, которые обозначают первыми буквами русского алфавита.
Категория А - производства, связанные с применением веществ, воспламенение или взрыв которых может последовать в результате воздействия воды или кислорода воздуха, жидкостей, с температурой вспышки паров 28 °С и ниже; горючих газов, нижний предел взрываемости которых менее 10% к объему воздуха; при применении этих газов и жидкостей в количествах, которые могут образовать с воздухом взрывоопасные смеси.
Категория Б - производства, связанные с применением жидкости с температурой вспышки паров 28 ... 120°С и горючих газов, нижний предел взрываемости которых более 10% к объему воздуха, применением этих газов и жидкостей в количествах, которые могут образовать с воздухом взрывоопасные смеси, а также производства, в которых выделяются переходящие во взвешенное состояние горючие волокна или пыль в таком количестве, что они могут образовать с воздухом взрывоопасные смеси.
Категория Г - производства, связанные с обработкой несгораемых веществ и материалов в горячем, раскаленном или расплавленном состояниях, сопровождающиеся выделением лучистого тепла, систематическим выделением искр и пламени, а также производства, связанные со сжиганием твердого, жидкого и газообразного топлива.
Наличие такой классификации устанавливает определенные требования к выполнению соответствующих инженерно-технических мероприятий по обеспечению взрыво- и пожаробезопасности предприятий, относящихся к той или иной категории, на стадии строительного проектирования, проектирования вентиляционных и отопительных систем, электрических установок и т. д.
При проектировании промышленных предприятий широкое распространение имеют блокированные здания, в помещениях которых размещают различные по пожарной опасности производства.
Нередко в одном помещении наибольшую опасность представляет лишь отдельный участок, где возможно выделение взрыво- и пожароопасных газов, паров и пылей или где находятся твердые и жидкие горючие материалы.
Строительные нормы и правила (СНиП) позволяют не учитывать пожарную опасность отдельных помещений или участков, если их площадь не превышает 10% полезной площади помещений с менее опасными производствами, но не более 200 м 2 . При этом более пожароопасное производство размещают в отдельных цехах или отделениях с обязательным устройством местной вытяжной вентиляции.
При анализе пожаро- и взрывоопасности технологического процесса производства необходимо:
а) знать, какие вещества и в каком количестве обращаются в данном производстве, каковы их пожаро- и взрывоопасные свойства;
б) установить степень пожаро- и взрывоопасности среды внутри производственных аппаратов и оборудования, учитывая при этом пожароопасные свойства веществ и режим работы аппаратов;
в) выявить причины возможного выхода горючих веществ из аппаратов и трубопроводов в производственное помещение или открытую площадку, т. е. причины повреждений и аварий и их последствия;
г) установить причины появления источников воспламенения и условия их взаимоконтакта с горючими веществами, обращающимися в технологическом процессе;
д) определить возможные причины и пути распространения начавшегося пожара по производственным устройствам.
При определении пожаро- и взрывоопасности конкретного производства используются: технологическая схема и режимы технологического процесса, данные о пожароопасных свойствах обращающихся в производстве веществ, материалы о причинах аварий, взрывов, пожаров и загораний на данном или на других предприятиях с подобной или родственной технологией.
Проектирование новых или реконструкция действующих предприятий предусматривают комплексную механизацию и автоматизацию технологических процессов, что в свою очередь может привести к концентрации производственных и энергетических мощностей, в результате чего увеличивается опасность возникновения взрыва и пожара.
Для обеспечения взрывобезопасности проектируемого предприятия классифицируют производственные помещения по взрывоопасности в соответствии с требованиями правил устройства электроустановок.
Установлено шесть классов взрывоопасных зон и помещений:
B-I, в которых выделяются горючие газы или пары легковоспламеняющихся жидкостей (ЛВЖ) в таком количестве и с такими свойствами, что они могут образовывать с воздухом взрывоопасные смеси при нормальных режимах работ;
B-Ia, в которых взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом могут образовываться только в случае аварий;
B-Iб аналогичны зонам класса В-Ia, но отличаются рядом особенностей, основные из которых - высокие значения нижнего концентрационного предела воспламенения образующихся газовоздушных или паровоздушных смесей (15% и более), а также небольшое количество взрывоопасных смесей - не более 5 % свободного объема помещений;
В-Ir - пространства у технологических установок, содержащих горючие газы или ЛВЖ;
B-II - помещения и зоны, в которых выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что они способны образовывать с воздухом взрывоопасные смеси при нормальных режимах работы;
B-IIa , в которых взрывоопасные пылевоздушные смеси могут образовываться только в случае аварий или производственных неисправностей.
Данная классификация производственных помещений необходима для правильного выбора электрооборудования, светильников и электропроводок.
Следует размещать электрооборудование таким образом, чтобы уменьшить возможность его контактов с взрывоопасной средой. Если по условиям производства добиться этого невозможно, то устанавливаемое во взрывоопасных зонах электрооборудование должно полностью соответствовать классам взрывоопасных помещений, зон и наружных установок.
В табл. представлен выбор исполнения электрооборудования для взрывоопасных помещений.
При выборе конструкций машин и аппаратов учитывают степень пожарной опасности помещений, где они будут установлены. Правилами устройства электрооборудования определена классификация этих помещений.
Пожароопасными помещениями называют помещения или наружные установки, в которых применяют или хранят горючие вещества.
Пожароопасные помещения согласно ПУЭ подразделяют на следующие классы.
Помещения класса П-I . К ним относят помещения, в которых применяют или хранят горючие жидкости с температурой вспышки паров выше 45 °С (например, склады масел, установки регенерации масел и т. п.).
Помещения класса П-II, к которым относят помещения, в которых выделяются горючие пыль или волокна, переходящие во взвешенное состояние. Возникающая при этом опасность ограничена пожаром, но не взрывом либо в силу физических свойств пыли или волокон (дисперсность, влажность), либо в силу того, что содержание их в воздухе по условиям эксплуатации не достигает взрывоопасной концентрации (например, малозапыленные помещения).
Помещения класса П-IIa . К ним относят производственные и складские помещения, содержащие твердые или волокнистые горючие вещества, причем признаки, перечисленные выше для класса П-II, отсутствуют.
Установки класса П-III. К ним относят наружные установки, в которых применяют или хранят горючие жидкости с температурой вспышки паров выше 45 °С.
Для предотвращения при пожаре переброски огня от одного здания к другому при проектировании и строительстве предусматривают между ними противопожарные разрывы шириной не менее 10 ... 20 м.
Выбор конструкции электрооборудования в зависимости от пожароопасноcсти помещения осуществляют в соответствии с его классификацией, установленной ПУЭ:
открытое оборудование, не имеющее специальных приспособлений для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания в них посторонних тел;
защищенное оборудование, имеющее приспособление для предохранения от случайного прикосновения к вращающимся и токоведущим частям, а также для предотвращения попадания в них посторонних предметов;
каплезащищенное оборудование, имеющее приспособления для предохранения его внутренних частей от попадания капель, падающих отвесно;
брызгозащищенное оборудование, имеющее приспособления для предохранения от попадания внутрь него водяных брызг, падающих под углом 45° к вертикали с любой стороны;
закрытое оборудование, у которого внутренняя полость отделена от внешней среды оболочкой, защищающей его внутренние части от попадания пыли;
обдуваемое оборудование снабжено вентиляционным устройством для обдувания его наружной части;
продуваемое брызгозащищенное оборудование, в котором имеется возможность охлаждения его внутренних частей воздухом;
пыленепроницаемое оборудование, имеющее оболочку, уплотненную таким образом, чтобы она не допускала проникновения внутрь тонкодисперсной пыли;
маслонаполненное оборудование, у которого все нормально искрящие части погружены в масло таким образом, что исключается возможность соприкосновения этих частей с окружающим воздухом.
Строительство различных зданий, которые должны быть действительно добротными и долговечными, предусматривает необходимость обеспечения не только механической прочности установленных конструкций и устойчивости к различным воздействиям извне, но еще и защиты от возможного возникновения пожаров, в связи с чем в действующем законодательстве даже были установлены соответствующие классы пожароопасности. Грамотный проект предусматривает учет большого количества факторов, которые сопутствуют стандартному «механическому» сопромату.
Конечно, для исключения преждевременной потери свойств материала, которая могла бы привести к критически необратимой деформации, в расчет нужно принимать предельно допустимые нагрузки, а также различные погодные условия эксплуатации, но вместе с этим одним из наиболее важных факторов, которые должны учитываться еще в процессе проектирования любого помещения, является то, в какие оно будет входить классы пожароопасности. Ведь еще в момент разработки проекта нужно определиться с возможными факторами риска и доступными путями их устранения.
Не все правильно понимают, что классы пожароопасности здания зависят не только от того, какие материалы используются для возведения несущих конструкций или же перекрытий здания, и даже не от того, насколько воспламеняющиеся и горючие материалы были использованы при отделке помещений. Дайджест новостей касательно возникающих катастроф за любые периоды времени всегда указывает на то, что в преимущественном большинстве случаев подобные проблемы возникают из-за взрыва, и в особенности это относится к взрыву бытового газа. Также есть множество других причин, примеры которых можно встретить даже в повседневной жизни, и от того, на какие классы пожароопасности разделяются здания, непосредственно зависит то, где человек может действительно чувствовать себя в безопасности, а где для него есть угроза даже от других людей, совершающих различные ошибки.
На бытовом уровне все приблизительно понимают, насколько опасной является искрящая проводка, а также бытовые приборы и отопительные устройства, которые при неправильном уходе или эксплуатации в конечном итоге могут привести к возникновению пожара. При этом не стоит забывать, что подобные ситуации представляют собой следствие халатности или беспечности по аналогии с тем, как на крупном производстве пожар может случиться из-за тления неправильно складываемой промасленной ветоши.
Классификация помещений по пожароопасности в соответствии с официальными документами осуществляется на основе планируемых факторов. Они не зависят от каких-либо случайных происшествий, а также беспечности или злого умысла со стороны человека. Пожароопасность сама по себе является объективной характеристикой, которая должна учитываться во избежание возможности возгорания с дальнейшим развитием крупных пожаров.
В современных производственных помещениях довольно часто можно встретить различные вещества, которые при смешивании с воздухом провоцируют опасность возникновения не только пожаров, но и взрывов. Сюда входят всевозможные а также горючие и Особенная роль в данном случае отводится неорганическим соединениям, куда входит, в частности, азотная кислота, удобрения, сода, а также множество других веществ. Классификация помещений по пожароопасности включает в себя также производства, в технологическом цикле которых предусматривается присутствие пылевидных горючих материалов. При быстром воспламенении они тоже могут взрываться. Не просто так современные стандарты все более и более часто начинают использовать объединенное понятие «взрывопожароопасность».
Использование или же хранение внутри определенного помещения воспламеняющихся или взрывающихся при определенных условиях материалов предусматривает их разделение на категории пожароопасности. Всего их предусмотрено пять.
Категория пожароопасности А предусматривает в качестве возможного взрыва различные горючие газы или же легковоспламеняющиеся жидкости, которые могут сами по себе формировать парогазовоздушные пожароопасные смеси. Предельная смесей, которые относятся к данной категории в соответствии с действующими стандартами, составляет не более 28 о С, в связи с чем режим работы таких производственных помещений находится под особенно пристальным контролем, а также предусматривает принятие регулярных и своевременных мер обеспечения безопасности.
Различные материалы и вещества, которые могут гореть или же взрываться при взаимодействии между собой, а также при контакте с кислородом или водой, также являются основанием для того, чтобы пожароопасность помещений приравнивалась к категории А.
Категория пожароопасности Б предусматривает в качестве основного фактора опасности паровоздушные или пылевоздушные смеси, у которых температура вспышки превышает 28 о С. Такие производственные помещения характеризуются тем, что в них причиной возможного возгорания или же взрыва являются всевозможные горючие волокна и пыли, а также легковоспламеняющиеся жидкости.
Сами по себе категории именно пожароопасности, не предусматривающие возможность взрыва, включают в себя последующие три категории. Категория В присваивается в основном различным производственным помещениям, в которых используются трудногорючие или горючие вещества и материалы, пребывающие в твердом или жидком состоянии. Любые материалы и вещества, которые находятся на предприятиях с таким ни в коем случае не должны представлять собой угрозы возникновения взрыва и при этом могут гореть только при наличии взаимодействия с кислородом, водой или же друг с другом. Если объекту присваивается категория В по пожароопасности, то это говорит о том, что в помещениях вещества не относятся к предыдущим двум категориям. Это довольно важное условие - подобные материалы должны отсутствовать на предприятии полностью.
Она присваивается тем помещениям, в которых технологический цикл предусматривает обработку и веществ. В данном случае фактор пожароопасности обусловливается тем, что негорючие вещества, находясь в раскаленном, горячем или же расплавленном состоянии, выделяют искры, пламя или же лучистое тепло. Применение топлива является еще одним основанием для того, чтобы определенному объекту была присвоена категория Г. Помимо всего прочего ее принято присваивать в том случае, если на территории производства осуществляется утилизация или сжигание горючих жидкостей, газов или же твердых веществ.
Пожарная категория представляет собой немаловажный фактор. В соответствии с ней определяются основные требования к планировке и конструкции помещения, а также режиму производства и использования данного объекта. Учет категории осуществляется в процессе организации специализированной пожарной охраны. В первую очередь это относится к предписанию ее необходимой технической оснащенности. Категория пожарной опасности предъявляет также требования к диспозиции различных пожароопасных помещений, находящихся на территории данного предприятия. Данной характеристикой во многом определяются необходимые планировочно-строительные меры обеспечения безопасности, регламентируется точный порядок размещения касательно друг друга и других объектов предприятия, а также сооружений и строений с высокой вероятностью возгорания.
Среди объектов, на которых присутствует повышенная пожароопасность помещений, стоит выделить следующие:
Возгорания на различных предприятиях, как и в принципе в условиях современного электрифицированного мира, в преимущественном большинстве случаев возникают из-за различных повреждений в проводке, а также агрегатах и машинах, находящихся под высоким напряжением. Помимо всего прочего, стандартно пожароопасные зоны характеризуются возможной неисправностью отопительных систем, топок, емкостей, содержащих в себе легковоспламеняющиеся жидкости, а также множеством других нештатных ситуаций.

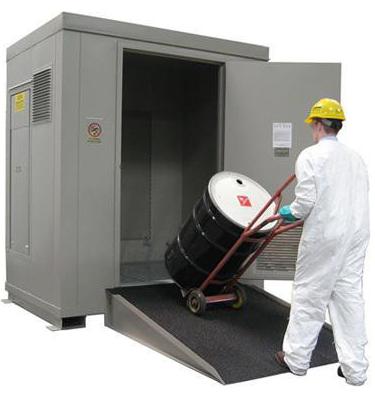

Снижение реальной пожароопасности помещения является вполне возможным - достаточно просто ограничить общее количество одновременно использующихся и хранящихся горючих материалов или веществ. Рекомендуется также применять специализированные герметизированные тары и оборудование. Пожароопасность помещений уменьшается благодаря обустройству аварийного слива различных горючих жидкостей. Также играет положительную роль установка специальных средств и преград, исключающих возможность разлива или же растекания легковоспламеняющихся жидкостей в случае возгорания.
Помимо всего прочего, снизить пожароопасность помещения можно за счет проведения регулярной очистки не только самого здания, но еще и коммуникаций и поверхностей, а также благодаря регламентации рабочих мест, на которых предусматривается использование опасных материалов. Профилактика включает в себя проведение систематических эксплуатационных, технических, организационных и режимных мероприятий, которые должны находиться под пристальным контролем со стороны руководства предприятия.
В конечном итоге стоит рассмотреть возможные классы пожароопасности в сравнении с уже указанными помещений. Также нужно правильно понимать, что это понятие отличается от вышеупомянутых категорий, которые представляют собой совокупные, интегральные характеристики, а также самой по себе пожароопасности как реального фактора, работающего в определенном месте и зависящего от исполнения установленных предписания безопасности.
Класс помещения представляет собой дополняющие понятие категории, представляющее собой дифференциальную характеристику помещений касательно риска возникновения в них соответствующих ситуаций. Классификация такого рода осуществляется как по отдельности по отношению к каждому элементу так и в целом для всех ее компонентов, которые могут влиять на возможное появление и дальнейшее развитие пожара. При этом стоит отметить, что в соответствии с требованиями, установленными действующим законодательством, различается несколько классов для веществ, оборудования, материалов, электропроводки, а также различных элементов конструкции.
Таким образом, горючие пыли можно разделить на четыре основных класса:
Самое большое значение в понятии класса пожароопасности уделяется классификации различных пожароопасных зон предприятия. Такие зоны принято определять как пространство, которое находится внутри помещения или же вне его пределов, в котором периодически или же постоянно обращаются различные горючие вещества и материалы.
Исходя из класса взрывоопасной зоны, которую должна обслуживать ОПС, определяется требуемый уровень взрывозащиты оболочки элементов ОПС как указано в таблице 3 . Эти уровни разделяются на:
Необходимо заметить, что требование к степени защиты оболочки от проникновения воды (вторая цифра) можно изменять в зависимости от условий среды, в которой ОПС эксплуатируется. Однако при этом требование к степени защиты оболочки от проникновения пыли остается обязательным.
Таблица 3. Допустимый уровень взрывозащиты или степень защиты оболочки электрических аппаратов и приборов в зависимости от класса взрывоопасной зоны| Класс взрывоопасной зоны | Уровень взрывозащиты или степень защиты |
| В-I | |
| В-Iа, В-Iг | Повышенной надежности против взрыва - для аппаратов и приборов, искрящих или подверженных нагреву выше 80°С Без средств взрывозащиты - для аппаратов и приборов, не искрящих и не подверженных нагреву выше 80°С. Оболочка со степенью защиты не менее IР54 |
| В-Iб | Без средств взрывозащиты. Оболочка со степенью защиты не менее IР44 |
| В-II | Взрывобезопасное, особовзрывобезопасное |
| В-IIа | Без средств взрывозащиты. Оболочка со степенью защиты не менее IР54 |
Выяснить к какому уровню взрывозащиты относится тот или иной элемент ОПС можно по маркировке указанной в документации и нанесенной на основной части корпуса. Правила маркировки взрывозащищенного оборудования устанавливает ГОСТ Р 51330.0-99 п.27, согласно которому условное обозначение уровня взрывозащиты ставится перед знаком
| Уровень взрывозащиты | Группа I | Группа II |
| Повышенной надежности против взрыва | РПEx | 2Ex |
| Взрывобезопасный | РВEx | 1Ex |
| Особовзрывобезопасный | РОEx | 0Ex |
Для выполнения требований по уровню взрывозащиты, ГОСТ Р 51330.10-99 устанавливает дополнительное разделение взрывозащиты вида ИБЦ на уровни
Исходя из требований ГОСТ Р 51330.0-99 п. 6.6 для достижения уровня особовзрывобезопасного оборудования и использования в зонах классов В-I и В-II, ОПС должна иметь взрывозащиту только с уровнем искробезопасности электрической цепи
Критерии выбора оборудования при проектировании ОПС.
Выбор того или иного оборудования ОПС зависит от требований конкретного объекта и в рамках одной статьи не возможно рассмотреть все возможные варианты. В наиболее общем случае ОПС состоит из приемно-контрольного прибора (ПКП), пожарных и охранных извещателей, оповещателей световых и звуковых, а так же шлейфов сигнализации (ШС) и оповещения (ШО), служащих для связи извещателей и оповещателей с ПКП. При этом чаще всего извещатели и оповещатели находятся во взрывоопасной зоне, а ПКП в помещении с постоянным присутствием персонала, которое, в большинстве случаев, классифицируется как взрывобезопасная зона.
Так как ОПС имеет распределенную структуру, то одним из важнейших факторов, от которого зависит выбор всех элементов этой системы, является вид взрывозащиты шлейфов. Для этой цели применяется либо вид взрывозащиты ИБЦ, либо взрывонепроницаемая оболочка, каждый из которых имеет свои преимущества и недостатки.
При использовании взрывонепроницаемой оболочки ШС и ОС прокладываются в стальных трубах. Датчики и средства оповещения при этом также должны быть выполнены с применением такого же вида взрывозащиты, например тепловой пороговый датчик ИП 103-1В с маркировкой 1ExdIIВТ3 предприятия НПК <Эталон>. К числу недостатков такого способа построения системы ОПС можно отнести высокую стоимость оборудования и монтажа, а так же повышенные требования, предъявляемые к регламентному обслуживанию сигнализации. К числу очевидных преимуществ можно отнести то, что потребляемая мощность подключаемых датчиков и оповещателей не ограничивается. Это позволяет, например, применить охранные извещатели ИО209-22 с маркировкой 1ExdIIBT5X компании СПЭК. При этом возможно применение любых типов приемно-контрольных приборов, установленных вне взрывоопасной зоны.
Применение другого вида взрывозащиты ИБЦ не только к ШС, но и к ШО стало возможным благодаря тому, что происходит постоянное снижение мощности потребляемой оповещателями. Так, например, для питания светозвукового оповещателя <Роса-2SL> взрывозащищенного исполнения требуется питание напряжением 24 В и током 70мА, что легко согласуется с требованиями, которые предъявляются к виду взрывозащиты искробезопасная электрическая цепь.
Основное преимущество такого вида взрывозащиты, как уже отмечалась, заключается в том, что такие цепи не способны генерировать искру или оказать тепловое воздействие, которое может послужить причиной взрыва. Это значительной степени облегчает техническое обслуживание, которое можно производить, даже не обесточивая шлейфы, и исключает серьезные последствия при ошибках обслуживающего персонала. ОПС, выполненная с использованием ИБЦ, не требует специального технического обслуживания связанного с взрывозащитой. При этом стоимость монтажа такой сигнализации практически не отличается от стоимости монтажа обычной ОПС.
В шлейф сигнализации такой системы при этом, возможно, подключать не только датчики, имеющие вид взрывозащиты ИБЦ, например дымовые радиоизотопные датчики фирмы System Sensor 1151EIS с маркировкой 1ExibIIВT4 Х, но и согласно ПУЭ п. 7.3.72 любые серийно выпускаемые датчики общего назначения, не имеющие собственного источника тока, индуктивности и емкости и если к ним к ним не подключены другие, искроопасные цепи, а так же если они закрыты крышкой и опломбированы и их изоляция рассчитана на трехкратное номинальное напряжение ИБЦ, но не менее чем на 500В.
Требования к ИБЦ определены в ГОСТ Р 51330.10-99 и в общем случае она выполняется при помощи блоков искрозащиты. Эти блоки могут выполняться или как самостоятельные устройства и устанавливаться во взрывобезопасной зоне между ПКП обычного исполнения и ШС или входить в состав ПКП взрывозащищенного исполнения, при этом внутри прибора должно быть обеспечено надежное разделение искробезопасных и не искробезопасных цепей.
Основное достоинство самостоятельных блоков и устройств искрозащиты заключается в том, что они могут быть применены практически к любой ОПС. При этом вы свободны выбрать ОПС исходя из требований конкретного проекта по количеству ШС, оповещению или других характеристик или даже просто на основании того, что вы уже использовали приборы этого производителя. Производители адресных приборов, как правило, предоставляют блоки искрозащиты собственной разработки, способные работать только с их системами.
Преимущество ПКП имеющих блоки искрозащиты в своем составе заключается в том, что потребитель в этом случае избавляется от проблем связанных с монтажом и правильным подключением внешних блоков или устройств искрозащиты.
Все элементы и способы их применения используемые для построения блоков искрозащиты четко определены в ГОСТ Р 51330.10, однако в большинстве случаев можно выделить два наиболее часто применяемых подхода к выполнению искрозащитных барьеров.
В первом случае для выполнения блока искрозащиты используются только пассивные элементы стабилитроны резисторы и предохранители. Рекомендуемые схемы таких блоков приведены в приложении А1 ГОСТ Р 51330.10. Принцип их работы основан на ограничении стабилитронами входного напряжения. В случае если оно превышает допустимый уровень, происходит отвод излишка энергии в цепь заземления блока искрозащиты. При этом происходит резкое увеличение тока в цепи предохранителя, что приводит к его срабатыванию и разрыву цепи. Блоки искрозащиты такого типа имеют несложное схемотехническое исполнение и как следствие невысокую стоимость. В качестве примера можно привести барьер искрозащиты предназначенный для работы с электроконтактными датчиками охранной и пожарной сигнализации РИФ5А с маркировкой Exib IIC выпускаемый заводом Теплоприбор. Существенным недостатком барьеров, выполненных таким образом, является обязательное требование к заземлению ИБЦ этих устройств, которое может со временем ухудшаться, поэтому их цепи заземления необходимо периодически контролировать. В процессе контроля может происходить размыкание или шунтирование этих цепей, что является недопустимым, если эти искробезопасные цепи находятся под напряжением.
Другой разновидностью искрозащитных барьеров являются гальванически изолированные активные разделительные устройства. В качестве примера можно привести устройство взрывозащищенное УПКОП 135-1-1 с маркировкой ЕхiаIIСТ6 производства ЗАО ПО <Спецавтоматика> г. Бийск. Данный прибор содержит в своем составе источник питания и транслятор сигналов, который принимает сигналы из взрывоопасной зоны через изолированный тракт на основе разделительного трансформатора. Оконечный элемент, поставляемый в комплекте с устройством, имеет маркировку ОЕхiаIIСТ6 и предназначен для установки в конце ШС во взрывоопасных зонах с любым требованием к уровню взрывозащиты электрооборудования, вплоть до особовзрывобезопасного. Это устройство отвечает самым высоким требованиям, предъявляемым к искробезопасным цепям по группе и температурному классу электрооборудования, а так же по уровню взрывозащиты искробезопасной цепи.
Основное преимущество устройств с гальванической изоляцией цепей заключается в том, что нет необходимости заземлять искробезопасные цепи. Как следствие при этом повышается удобство обслуживания и общая безопасность при эксплуатации системы ОПС на взрывоопасных объектах. При этом необходимо помнить, что требование к заземлению корпуса, если он металлический, сохраняются как для искрозащитных барьеров выполненных по любой схеме.
Характерной особенностью любого блока искрозащиты является обязательное требование по ограничению суммарной емкости и индуктивности подключаемых к ним искробезопасного оборудования и шлейфов сигнализации. Эти величины не должны превышать предельных значений указанных на его корпусе и в паспорте.
Заключение.
Грамотно проведенное обследование объекта специалистами проектной организации и последующий выбор оборудования для системы ОПС во многом определяет успех как при сдаче объекта в эксплуатацию, так и дальнейшее его обслуживание специалистами соответствующего профиля.
По взрывопожарной и пожарной опасности производственные помещения подразделяются на категории А, Б, B1 - B4, Г и Д, а здания - на категории А, Б, В, Г и Д (Нормы пожарной безопасности НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» ). Указанные категории определяются для наиболее неблагоприятного в отношении пожара или взрыва периода, исходя из вида находящихся в помещениях горючих веществ и материалов, их количества и пожароопасных свойств, особенностей технологических процессов.
В зависимости от категории помещений и зданий установлены соответствующие нормативы по огнестойкости строительных конструкций, планировке зданий, этажности, оснащённости устройствами противопожарной защиты, режимным мероприятиям и др. Поэтому вопрос отнесения производства к той или иной категории является исключительно важным.
Таблица 6.1
| Категория помещения | Характеристика веществ и материалов, находящихся (обращающихся) в помещении |
| А | ГГ, ЛВЖ с температурой вспышки не более 28 оС в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчётное избыточное давление взрыва в помещении, превышающее 5 кПа. Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчётное избыточное давление взрыва в помещении превышает 5 кПа |
| Б | Горючие пыли или волокна, ЛВЖ с температурой вспышки более 28 оС, ГЖ в таком количестве, что могут образовывать взрывоопасные пыле- или паровоздушные смеси, при воспламенении которых развивается расчётное избыточное давление взрыва в помещении, превышающее 5 кПа |
| В1 – В4 | Горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть, при условии, что помещения, в которых они имеются, не относятся к категориям А или Б |
| Г | Негорючие вещества и материалы в горячем, раскалённом или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистого тепла, искр и пламени; горючие газы, жидкости и твёрдые вещества, которые сжигаются или утилизируются в качестве топлива |
| Д | Негорючие вещества и материалы в холодном состоянии |
Q = ?Gi QHi ,
где Gi – количество i-го материала пожарной нагрузки, кг;
QHi - низшая теплота сгорания i-го материала, МДж/кг.
Например, низшая теплота сгорания древесины – 20, оргстекла – 25, резины – 39, полиэтилена и бензина – 46 МДж/кг.
Определение пожароопасной категории помещения (В1?В4) осуществляется путём сравнения максимального значения удельной пожарной нагрузки g помещения с нормируемой величиной удельной пожарной нагрузки gн , приведённой в табл. 6.2. Удельная пожарная нагрузка g (МДж/м2) определяется из соотношения g = Q/S ,
где S – площадь размещения пожарной нагрузки, м2.
Таблица 6.2
Определение категории здания по взрывопожарной и пожарной опасности производится следующим образом. Здание относится к категории А, если в нём суммарная площадь помещений категории А превышает 5 % площади всех помещений или 200 м2. Допускается не относить здание к категории А, если суммарная площадь помещений категории А в здании не превышает 25 % суммарной площади всех размещённых в нём помещений (но не более 1000 м2), и эти помещения оборудуются установками автоматического пожаротушения.
Здание относится к категории Б, если оно не относится к категории А, а суммарная площадь помещений категорий А и Б превышает 5 % суммарной площади всех помещений или 200 м2. Допускается не относить здание к категории Б, если суммарная площадь помещений категорий А и Б в здании не превышает 25 % суммарной площади всех размещённых в нём помещений (но не более 1000 м2) и эти помещения оборудуются установками автоматического пожаротушения.
Здание относится к категории В, если оно не относится к категориям А или Б, а суммарная площадь помещений категорий А, Б и В превышает 5 % (10 %, если в здании отсутствуют помещения категорий А и Б) суммарной площади всех помещений. Допускается не относить здание к категории В, если суммарная площадь помещений категорий А, Б и В в здании не превышает 25 % суммарной площади всех размещённых в нём помещений (но не более 3500 м2) и эти помещения оборудуются установками автоматического пожаротушения.
Здание относится к категории Г, если оно не относится к категориям А, Б или В, а суммарная площадь помещений категорий А, Б, В и Г превышает 5 % суммарной площади всех помещений. Допускается не относить здание к категории Г, если суммарная площадь помещений категорий А, Б, В и Г в здании не превышает 25 % суммарной площади всех размещённых в нём помещений (но не более 5000 м2) и помещения категорий А, Б, В оборудуются установками пожаротушения.
Конспект по безопасности жизнедеятельности
Приблизительная цена за расчет категорий по пожарной опасности
| Площадь помещения | Пожароопасные (В1, В2, В3, В4, Г, Д) | Взрывопожароопасные (A и Б) |
| менее 100 м2 | до 25 руб/м2 | до 60 руб/м2 |
| 101 - 200 м2 | до 18 руб/м2 | до 45 руб/м2 |
| 201 - 300 м2 | до 15 руб/м2 | до 35 руб/м2 |
| 301 - 400 м2 | до 10 руб/м2 | до 30 руб/м2 |
| 401 - 1000 м2 | до 8 руб/м2 | до 25 руб/м2 |
В удобное для Вас время наш специалист выезжает на обследование Вашего объекта (выезд специалиста бесплатный). По результатам осмотра составляется коммерческое предложение на расчет категорий.
Заключение договора на определение категорий помещений по взрывопожарной и пожарной опасности и класса зоны по ПУЭ.
Вы получаете отчет по определение категорий помещений по взрывопожарной и пожарной опасности и класса зоны по ПУЭ.
От категории пожарной опасности зависит выбор варианта противопожарной защиты: пожаротушение (сотни тысяч рублей), пожарная сигнализация (десятки тысяч рублей) или просто первичные средства пожаротушения (огнетушитель от 500 рублей). Ознакомиться более подробно с расчетом категории пожарной опасности Вы можете в Этом разделе.
Меры по обеспечению противопожарной безопасности предпринимаются еще на стадии проектирования и строительства производственных, складских и офисных помещений, которые должны соответствовать определенным законодательно нормам и правилам. Расчет категорий помещения по пожарной безопасности позволяет определить, как обезопасить от огня то или иное место в соответствии с его назначением. При реконструкции или модернизации производства также выполняются подобные расчеты.
Каждому помещению присваивается определенная категория безопасности. После завершения строительства или внесения изменений в конструкцию зданий и помещений, установки оборудования собственник или арендатор недвижимости обязан создать систему пожарной безопасности. Группа компаний «ЭкспертПартнер» выполняет в СПб все необходимые работы по проектированию, монтажу, сервису и ремонту пожарных систем с учетом категорийности помещений и объектов.
При расчете учитываются: геометрия и размеры помещения, объем материалов и веществ, которые могут стать причиной пожара или взрыва (учитывается то, какую высоту и площадь они занимают). Влияет также материал перекрытия и потолка в данном помещении. По «Правилам установки электроустановок» определяется класс зон в помещении: деление на зоны по категориям опасности взрыва или пожара. При наличии оборудования необходимо обеспечить защиту от огня электроцепи питания станков и приборов, размещая электроцепь в специальном корпусе непроницаемом при взрыве.
Выполнив расчет категорий помещения по пожарной безопасности еще на стадии строительства, создав эффективную пожарную сигнализацию, можно обеспечить необходимый уровень безопасности, предотвратив человеческие жертвы и значительный материальный ущерб.
