Основное (базовое) исполнение – асинхронный трехфазный взрывозащищенный электродвигатель , предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов.

Исполнение электродвигателей по взрывозащите

По области применения электродвигатели делится на следующие группы:

I - электродвигатели, предназначенные для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли (категория смеси - I);

II - электродвигатели, предназначенные для применения во взрывоопасных зонах помещений и наружных установок (категория смеси - II по газу);

III - электродвигатели, предназначенные для применения во взрывоопасных пылевых средах (категория смеси - II по пыли).

Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по газу: 1ExdIIAT3

Пример маркировки электродвигателей по ГОСТ Р для Категории смеси II по пыли: DIP A21 TA200° (TAT3)

Уровень взрывозащищенности электродвигателей

Уровни взрывозащищенности имеют в российской классификации обозначения 2, 1 и 0:

a) Уровень 2 – электродвигатели повышенной надежности против взрыва: в них взрывозащита обеспечивается только в нормальном режиме работы;

б) Уровень 1 – взрывобезопасные электродвигатели: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;

в) Уровень 0 – особо взрывобезопасные электродвигатели, в которых применены специальные меры и средства защиты от взрыва.

Степень взрывозащищенности электродвигателей (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищенности электродвигателей.

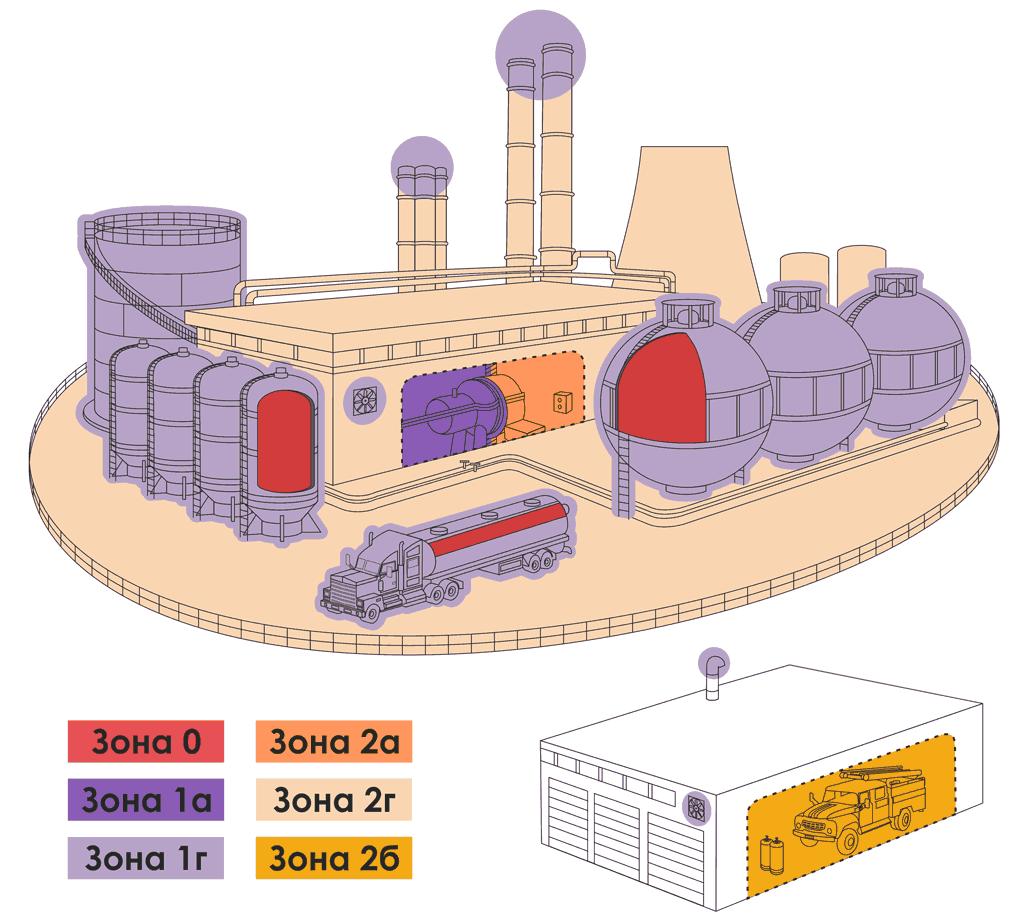

Классификация взрывоопасных зон в соответствии с техническими регламентами

В зависимости от частоты и длительности присутствия взрывоопасной смеси взрывоопасные зоны подразделяются на следующие классы:

класс 0 - зоны, в которых взрывоопасная газовая смесь присутствует постоянно или хотя бы в течение одного часа;

класс 1 - зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;

класс 2 - зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварии или повреждения технологического оборудования;

класс 20 - зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно;

класс 21 - зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр;

класс 22- зоны, расположенные в помещениях, в которых при нормальном режиме работы электродвигателей не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования

Методы обеспечения взрывобезопасности электродвигателей

Существует несколько методов обеспечения взрывобезопасности, цель которых - предотвратить возможность контакта внутренних искрообразующих или тепловыделяющих элементов аппаратуры с внешней взрывоопасной средой, либо препятствовать выходу наружу взрыва, возникшего внутри наружной оболочки аппаратуры путем его локализации:

локализация, или сдерживание взрыва - предотвращение распространения взрыва за пределы оболочки;
изоляция, или герметизация – заливка компаундом, лаком, поддержание высокого давления внутри оболочки продувкой оборудования сжатым воздухом или инертным газом;
заполнение оболочки кварцевым песком, погружение оборудования в масло, применяемое, например, для обмоток трансформаторов;
предотвращение, или ограничение электрической и тепловой выделяемой энергии - применение в методе защиты «искробезопасной электрической цепи».

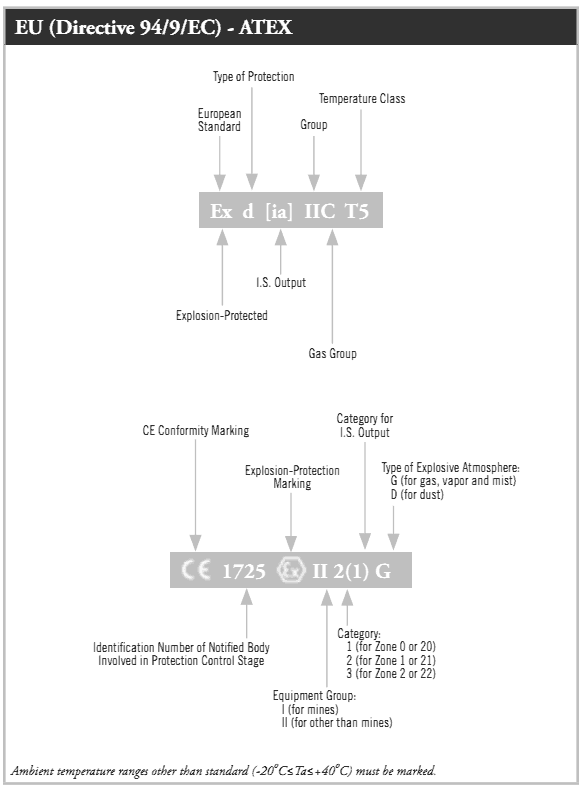

В европейской классификации приводится детализация примененного в оборудовании типа взрывозащиты (она признается в РФ и встречается в сертификатах на взрывозащищенное оборудование):

Вид взрывозащиты	Основное применение		Стандарт
Защита вида е	Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства		ГОСТ Р 51330.8-99
Взрывонепроницаемая оболочка	Коммутирующие приборы, светильники, посты управления, распределительные устройства, пускатели электродвигателей, нагревательные элементы		ГОСТ Р 51330.1-99
Заполнение или продувка	Сильноточные распредшкафы, анализаторные приборы, двигатели		ГОСТ Р 51330.3-99
Искробезопасная электрическая цепь	Измерительная и регулирующая техника, техника сзязи, датчики, приводы		ГОСТ Р 51330.10-99
	Уровни взрывозащиты Exi-- электрооборудования
	Взрывоопасная зона

Масляное заполнение оболочки	Трансформаторы, пусковые сопротивления		ГОСТ Р 51330.7-99
Кварцевое заполнение оболочки	Трансформаторы, конденсаторы		ГОСТ Р 51330.6-99
Герметизация компаундом	Коммутирующие приборы малой мощности, индикаторы, датчики		ГОСТ Р 51330.17-99
Отсутствие искрообразования	Зона 2 Этот вид взрывозащиты включает упрощенные варианты различных методов взрывозащиты	Все устройства для зоны 2, кроме коммутирующих устройств	ГОСТ Р 51330.17-99
Специальная защита	Этот вид взрывозащиты включает специальные методы взрывозащиты	Датчики, разрядники	ГОСТ Р 51330.17-99
Герметическая изоляция			ГОСТ Р 51330.17-99

Действует следующая российская классификация уровней взрывозащиты электродвигателей:

		Требуемый уровень взрывозащиты
I (рудничный метан)	II (все газы)	Требуемый уровень взрывозащиты
		Особо взрывобезопасный
		Взрывобезопасный
		Повышенная надежность против взрыва

Электродвигатели с маркировкой ia, ib, ic для категории взрывоопасности смеси II разделяются на три подкатегории категории II: IIA, IIB, IIC

Маркировка в квадратных скобках указывает на то, что это связанное оборудование. Например, маркировка IIC указывает на связанное оборудование, располагающееся во взрывоопасной зоне. Связанное оборудование, размещенное в взрывоопасной зоне и имеющее вид взрывозащиты «взрывонепроницаемая оболочка» маркируется следующим образом: Ex d IICT4.

В действующей классификации предусмотрены две категории: I и II.

Существуют три подкатегирии категории II: IIA, IIB, IIC. Каждая последующая подкатегория включает (может заменить) предшествующую, то есть, подкатегория С является высшей и соответствует требованиям всех категорий – А, В и С. Она, таким образом, является самой «строгой».

Со вступлением в силу технического регламента ТР403 предусматривается три категориии (Категория II - для газов, категория III - для пыли)

В системе МЭКEx (IECEx) предусмотрено три категории: I, II и III. Из категории II выделена пыль в III категорию.
(Категория II - для газов, категория III - для пыли)

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей. Согласно ГОСТу, действует следующая классификация по температуре самовоспламенения:

Т1 – водород, водяной газ, светильный газ, водород 75% + азот 25%»;
Т2 – ацетилен, метилдихлорсилан;
Т3 – трихлорсилан;
Т4 – не применяется;
Т5 – сероуглерод;
Т6 – не применяется.

Т1 – аммиак, ацетон, бензол, 1,2-дихлорпропан, дихлорэтан, диэтиламин, доменный газ, изобутан, метан (промышленный, с содержанием водорода в 75 раз большим, чем в рудничном метане), пропан, растворители, сольвент нефтяной, спирт диацетоновый, хлорбензол, этан;
Т2 – алкилбензол, амилацетат, бензин Б95130, бутан, растворители, спирты, этилбензол, циклогексанол;
Т3 – бензины А-66, А-72, А-76, «галоша», Б-70, экстракционный. Бутилметакрилат, гексан, гептан, керосин, нефть, эфир петролейный, полиэфир, пентан, скипидар, спирты, топливо Т-1 и ТС-1, уайт-спирит, циклогексан, этилмеркаптан;
Т4 – ацетальдегид, альдегид изомасляный, альдегид масляный, альдегид пропионовый, декан, тетраметилдиаминометан, 1,1,3 – триэтоксибутан;
Т5 и Т6 – не применяются.

Т1 – коксовый газ, синильная кислота;
Т2 – дивинил, 4,4 – диметилдиоксан, диметилдихлорсилан, диоксан, нитроциклогексан, окись пропилена, окись этилена, этилен;
Т3 – акролеин, винилтрихлорсилан, сероводород, тетрагидрофуран, тетраэтоксисилан, триэтоксисилан, топливо дизельное, формальгликоль, этилдихлорсилан, этилцеллозольв;
Т4 – дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля;
Т5 и Т6 – не применяются.

Категории IIA, IIB и IIC определяются следующими параметрами: безопасным экспериментальным максимальным зазором (БЭМЗ – максимальный зазор между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду) и величиной МТВ (отношением минимального тока воспламенения смеси взрывоопасного газа и минимального тока воспламенения метана).

Температурный класс

Температурный класс взрывозащищенных электродвигателей определяется предельной температурой в градусах Цельсия, которую могут иметь при работе поверхности взрывозащищенных электродвигателей.

Температурный класс электродвигателей устанавливается исходя из минимальной температуры соответствующего температурного диапазона (его левой границы): электродвигатели, которые могу применяться в среде газов с температурой самовоспламенения класса Т4, должны иметь максимальную температуру элементов поверхности ниже 135°С; Т5 – ниже 100°С, а Т6 – ниже 85°С.

Класс нагревостойкости изоляции

Взрывозащищенные электродвигатели, как правило,имеют класс нагревостойкости изоляции «F» (температурный индекс 155°С) или «H» (температурный индекс 180°С) по ГОСТ 8865-93.

Маркировка взрывозащиты по газу и пыли.

Принципы взрывобезопасности универсальны во всем мире. Базируются на рекомендациях Международной Электротехнической Комиссии (МЭК). В разных странах стандарты взрывобезопасности имеют различные названия (В Украине ДСТУ, ГОСТ Р в России, ATEX в Европе, FM в США), методы классификации практически совпадают. Однако, в настоящее время, на территории РФ и Таможенного Союза одновременно действуют несколько нормативных документов, содержащих определения взрывоопасных зон и регламентирующих процесс выбора вида взрывозащиты допускаемого для использования в каждой из взрывоопасных зон - ПУЭ и серия стандартов ГОСТ Р и ГОСТ ТС, разработанных на базе стандартов МЭК 60079 и МЭК 61241. Определения, действующие в ПУЭ и ГОСТ значительно отличаются. На сегодняшний день разрабатывается стандарт, объединяющий требования этих нормативных документов.

Маркировка ГОСТ Р для Категории смеси II по газу и III по пыли

(по ГОСТ Р МЭК 60079 и ГОСТ Р МЭК 61241)

1	Ex	nR	II	T 6	Gb

Маркировка ГОСТ Р для Категории смеси II по газу (по ГОСТ Р 51330)

II A

T 6

Описание элементов маркировки взрывозащиты по газу и пыли.

Уровни взрывозащиты:

Уровень 0 - особовзрывобезопасный (очень высокий) - оборудование, которое обеспечивает необходимый уровень взрывозащиты даже при маловероятных отказах. Остается функционирующим при наличии взрывоопасной среды. При отказе одного средства защиты взрывозащита обеспечивается вторым независимым средством защиты или необходимый уровень взрывозащиты обеспечивается при двух независимых отказах средств защиты;

Уровень 1 - взрывобезопасный (высокий) - оборудование обеспечивающее необходимый уровень взрывозащиты и функционирование в нормальном режиме работы при одном повреждении;

Уровень 2 - повышенная надежность против взрыва (повышенный) - оборудование, обеспечивающее функционирование только в нормальном режиме работы.

Знак соответствия стандартам: - Ex , указывающий, что электрооборудование соответствует стандартам или требованиям ГОСТа на взрывозащиту. Так же, данное электрооборудование может соответствовать сразу нескольким стандартам и ГОСТам. Дополнительно, помимо символа Ex , может так же использоваться EEx , это означает, что оборудование не только сертифицировано, но и изготовлено в соответствии с директивами ATEX (директивы ЕС, описывающие все требования к оборудованию и проводимым работам), т.е. соответствует не только требованиям ГОСТ, но и евронормам.

Виды взрывозащиты:

d - взрывонепроницаемая оболочка, оболочка способная выдержать внутренний взрыв без деформации корпуса. Как правило, это подразумевает крепкую механическую конструкцию, хорошую герметизацию щелей, достаточно высокую тепловую проводимость оболочки (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]);

e - повышенная защита. Достаточно простой и дешевый способ взрывозащиты, основанный на полном или частичном отсутствии искрящихся частей, предотвращении опасных нагревов, электрических искр и дуг. Данный тип защиты имеет ограниченное применение, так как предъявляет повышенные требования к конструкции оборудования (не применим для оборудования, которое подразумевает искрение и высокие температуры в нормальном режиме работы), а также предусматривает блокировку или отключение оборудования или его части, что затрудняет производственный процесс (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]);

i - искробезопасная электрическая цепь. Контакт электрической цепи и взрывоопасной смеси возможен, однако предполагается, что любая возникающая искра будет иметь недостаточную для воспламенения мощность. В зависимости от конструкции оборудования, технологическая реализация не всегда возможна без ухудшения производственных свойств оборудования;

ia - искробезопасность (для уровня взрывозащиты Ma или Ga [электрооборудования групп I и II]);

ib - искробезопасность (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]);

ic - искробезопасность (для уровня взрывозащиты Gc [электрооборудования группы II]);

m - герметизация компаундом. Эффективный и дешевый способ обеспечения взрывозащиты. Однако стоит помнить о том, что герметизация полимерными смолами делает большую часть электрооборудования ремонтонепригодным и нарушает тепловые режимы блоков оборудования;

ma - герметизация компаундом (для уровня взрывозащиты Ma или Ga [электрооборудования групп I и II]);

mb - герметизация компаундом (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]);

mc - герметизация компаундом (для уровня взрывозащиты электрооборудования Gc) - находится на рассмотрении;

n - применяется для неискрящего оборудования, либо оборудования, в котором возникновение искры или нагревания поверхностей выше допустимого невозможны (при соблюдении норм описанных в стандарте защиты). Обычно защита n повторяет другие методы защиты в упрощенном варианте, такая маркировка используется, когда защита не требуется, либо уровень защиты не достигает стандартов d, i, m, p по одному или нескольким параметрам. Так же данный вид защиты ограничивает применимость оборудования зонально, использование оборудования с таким типом защиты возможно только в зонах класса 2;

nA - неискрящее электрооборудование (для уровня взрывозащиты Gc [электрооборудования группы II]);

nC - устройства, содержащие или не содержащие искрящие контакты, защищенные оболочкой (для уровня взрывозащиты Gc [электрооборудования группы II]);

nR - оболочка с ограниченным пропуском газов (для уровня взрывозащиты Gc [электрооборудования группы II]);

nL - электрооборудование, содержащее электрические цепи с ограниченной энергией (для уровня взрывозащиты Gc [электрооборудования группы II]);

nZ - оболочка под избыточным давлением;

o - масляное заполнение оболочки, изолирующей электрооборудование. Минеральное масло, соответствующее стандарту ГОСТ 962, имеет определенные ограничения по температуре воспламенения и вспышки, кинематической вязкости и пробивной электрической прочности (для уровня взрывозащиты Gb [электрооборудования группы II]);

p - защита посредством заполнения оболочки газом под давлением (внутренняя среда меняется на невзрывоопасную), либо продувкой оболочки газом (устранение взрывоопасных концентраций газа). Требуется наличие механизма поддерживающего разницу давлений, а потому доступ персонала к оборудованию затруднен;

px - заполнение или продувка оболочки под избыточным давлением (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]);

py - заполнение или продувка оболочки под избыточным давлением (для уровня взрывозащиты Gb [электрооборудования группы II]);

pz - заполнение или продувка оболочки под избыточным давлением (для уровня взрывозащиты Gc [электрооборудования группы II]);

q - кварцевое заполнение оболочки. Формально доступ взрывоопасной среды к источникам воспламенения остается, однако, за счет малого свободного объема взрыв невозможен (для уровня взрывозащиты Mb или Gb [электрооборудования групп I и II]). Так же данный метод фиксирует части оборудования (неприменим к оборудованию, имеющему подвижные детали);

s - специальные виды взрывозащиты. Обычно применяются для оборудования, где воспламенение является неотъемлемой частью нормального рабочего процесса (для всех уровней взрывозащиты электрооборудования групп I и II).

c - конструкционная безопасность, благодаря которой нагреваемые и воспламеняемые детали, искры, статические разряды изолированы от взрывоопасной среды. Имеет ограниченное применение, так как основывается на конструктивных особенностях оборудования;

k - изоляция источников потенциального воспламенения погружением в жидкостную среду. Реализация не всегда возможна;

t - полная защита оборудования оболочкой, исключающей соприкосновение со взрывоопасной средой;

ta - защита оболочкой (для уровня взрывозащиты электрооборудования Da);

tb - защита оболочкой (для уровня взрывозащиты электрооборудования Db);

tc - защита оболочкой (для уровня взрывозащиты электрооборудования Dc);

b - контроль источника воспламенения.

I - оборудование, предназначенное для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли. Типичный представитель - метан (рудничный), угольная пыль;

II - оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок. Металлическая пыль;

IIA - оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок. Типичный представитель - пропан, аммиак, ацетон, бензол, растворители, сольвент, спирт, бензин, керосин, нефть, скипидар, уайт-спирит и т.д. Значения безопасного экспериментального максимального зазора (БЭМЗ) между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду - 0.9 мм и более;

IIB - оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок. Типичный представитель - этилен, дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля, акролеин, винилтрихлорсилан, сероводород, топливо дизельное, кокосовый газ, синильная кислота и т.д. Значения безопасного экспериментального максимального зазора (БЭМЗ) между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду - свыше 0.5 мм,но менее 0,9 мм;

IIC - оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок. Типичный представитель - ацетилен, водород, водяной газ, светильный газ, метилдихлорсилан, трихлорсилан, сероуглерод. Значения безопасного экспериментального максимального зазора (БЭМЗ) между фланцами оболочки, через который не происходит передача взрыва из оболочки в окружающую среду - 0.5 мм и менее;
III - оборудование, предназначенное для применения во взрывоопасных пылевых средах. Облако или слой: сажа, ПВХ, алюминий, фенолоальдегидный полимер, зерновая пыль, сахар, мука, крахмал, метилцеллюлоза, полиэтилен, угольная пыль;

Температурный класс:

T1 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 450 градусов. Температура самовоспламенения свыше 450 градусов

T2 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 350 градусов. Температура самовоспламенения от 350 до 450 градусов

T3 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 200 градусов. Температура самовоспламенения от 200 до 350 градусов

T4 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 135 градусов. Температура самовоспламенения от 135 до 200 градусов

T5 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 100 градусов. Температура самовоспламенения от 100 до 135 градусов

T6 - наибольшая температура поверхности взрывозащищённого оборудования, безопасная в отношении воспламенения окружающей взрывоопасной среды до 85 градусов. Температура самовоспламенения от 85 до 100 градусов

Знак уровня и группы взрывозащиты:

Ma - оборудование предназначено для применения на подземных участках шахт, а также в тех частях наземных установок шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли. Оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации или ожидаемых или редких неисправностях, а также иметь возможность оставаться функционирующим даже при появлении взрывоопасной среды, и характеризуется следующим: при неисправности одного средства защиты необходимый уровень взрывозащиты обеспечивается, по меньшей мере, вторым независимым средством защиты; или необходимый уровень взрывозащиты обеспечивается при двух неисправностях, происходящих независимо друг от друга.

Mb - оборудование разработано для функционирования в соответствии с установленными изготовителем эксплуатационными характеристиками и обеспечивающее высокий уровень взрывозащиты. Оборудование предназначено для применения на подземных участках шахт, а также в тех частях наземных установок таких шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли. Оборудование с уровнем взрывозащиты Mb должно иметь возможность безопасного отключения при появлении взрывоопасной среды. Средства защиты должны обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых неисправностях.

Ga и Da - оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации, ожидаемых и редких неисправностях оборудования и характеризуется следующими средствами защиты: при отказе одного средства защиты необходимый уровень взрывозащиты обеспечивается, по меньшей мере, вторым независимым средством защиты; или необходимый уровень взрывозащиты обеспечивается при двух неисправностях, происходящих независимо друг от друга. Оборудование с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто. Оборудование с уровнем взрывозащиты Da предназначено для применения в местах, где взрывоопасная среда, создаваемая смесью воздуха и пыли, присутствует постоянно или в течение длительных периодов времени, или часто.

Gb и Db - оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых неисправностях оборудования. Оборудование с уровнем взрывозащиты Gb предназначено для применения в местах, где вероятно возникновение взрывоопасной среды, создаваемой смесями воздуха и газов, паров, туманов. Оборудование с уровнем взрывозащиты Db предназначено для применения в местах, где вероятно возникновение взрывоопасной среды, создаваемой смесью воздуха и пыли.

Gc и Dc - оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации. Оборудование с уровнем взрывозащиты Gc предназначено для применения в местах, в которых маловероятно возникновение взрывоопасной среды, создаваемой смесями воздуха и газов, паров, туманов, или, если она возникает, то нечасто и только на короткий период времени. Оборудование с уровнем взрывозащиты Dc предназначено для применения в местах, в которых маловероятно возникновение взрывоопасной среды, создаваемой смесью воздуха и пыли, или, если она возникает, то нечасто и только на короткий период времени.

Дополнительные знаки:

В маркировке взрывозащищенного оборудования также могут встречаться дополнительные знаки:

X - указывает на наличие каких-либо ограничений, указанных в прилагаемой документации. Предупредительная надпись – для обеспечения безопасности при эксплуатации необходимы специальные условия. Знаки "X" и "U" не должны быть применены совместно;

U - означает, что компонент самостоятельно не используется, данное устройство является компонентом Ex-оборудования. Знаки "X" и "U" не должны быть применены совместно;

- наличие квадратных скобок говорит о том, что составная часть взрывозащищенного оборудования также является взрывозащищенной.

Символ, характеризующий зону применения электрооборудования:
DIP - данный символ обозначает, что электрооборудование предназначено для применения в зонах, опасных по воспламенению горючей пыли.

Максимально допустимый слой горючей пыли на поверхности электрооборудования:
A - максимально допустимый слой горючей пыли на поверхности электрооборудования 5 мм;

B - максимально допустимый слой горючей пыли на поверхности электрооборудования 12,5 мм.

Класс зоны:

0 - 0-й класс - зоны, в которых взрывоопасная газовая смесь присутствует постоянно или хотя бы в течение одного часа;
1 - 1-й класс - зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;
2 - 2-й класс - зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования взрывоопасные смеси горючих газов или паров легковоспламеняющихся жидкостей с воздухом не образуются, а возможны только в результате аварии или повреждения технологического оборудования;
20 - 20-й класс - зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно;
21 - 21-й класс - зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр;
22 - 22-й класс - зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования.

Знак взрывозащищенного оборудования соответствующего требованиям стандартов ТР ТС:
Ex в прямоугольнике - означает что данное оборудование соответствует по взрывозащищённости требованиям стандартов ТР ТС (таможенного союза).

Маркировка взрывозащищенного двигателя – источник важной информации о его исполнении и возможности применения:

для приводов исполнительных механизмов в химической, газовой, нефтедобывающей и смежных отраслях промышленности, где могут образовываться взрывоопасные смеси газов и паров с воздухом - маркировка взрывозащиты 1ExdIIBT4 (химическое исполнение);

для привода стационарных и передвижных забойных машин, ленточных конвейеров и другого горно-шахтного оборудования - маркировка взрывозащиты PBExdI (рудничное исполнение).

Предлагаем Вам узнать, что же скрывается за абрревиатурами 1ExdIIBT4 или PBExdI:

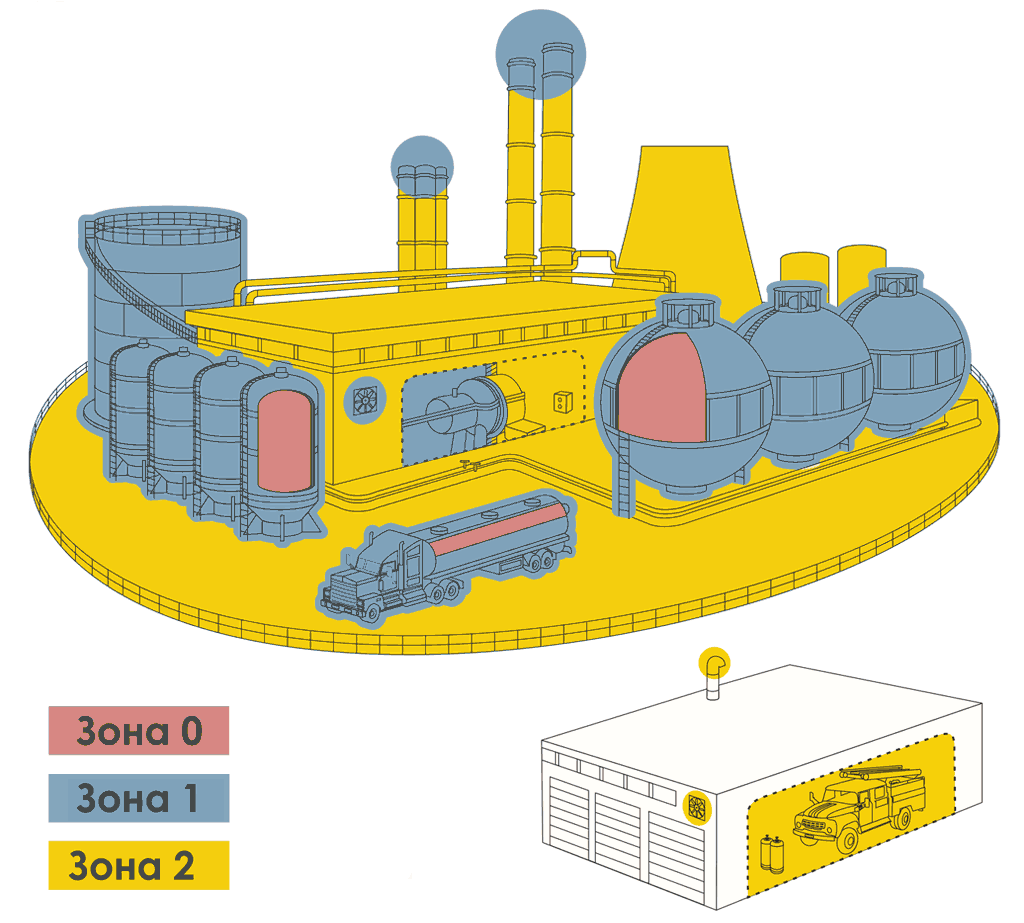

Общие сведения о взрывозащите

Зона 2 - маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко и существует очень непродолжительное время.
Зона 1 - существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации.
Зона 0 - взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени.

Расшифровка маркировки взрывозащиты

1. Уровень взрывозащищенности оборудования

2 - электрооборудование повышенной надежности против взрыва: в нем взрывозащита обеспечивается только в нормальном режиме работы;
1 - взрывобезопасное оборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
PB - рудничное взрывозащищенное электрооборудование, предназначенное для подземных выработок шахт и рудников.

2. Ex - знак, указывающий на соответствие электрооборудования стандартам на взрывозащищенность

3. Тип взрывозащиты

d - взрывонепроницаемая оболочка;
e - повышенная безопасность;
p - заполнение или продувка;
i - искробезопасная электрическая цепь;
o - масляное заполнение оболочки;
q - кварцевое заполнение оболочки;
m - герметизация компаундом;
n - отсутствие искрообразования;
s - специальная защита;
h - герметическая изоляция.

5. Температуры самовоспламенения взрывоопасных газов и смесей

ГОСТ 12.2.020-76

Группа Т58

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система стандартов безопасности труда

ЭЛЕКТРООБОРУДОВАНИЕ ВЗРЫВОЗАЩИЩЕННОЕ

Термины и определения. Классификация. Маркировка

Occupational safety standards system. Explosionproof
electrical apparatus. Terms and definitions.
Classification. Marking

Дата введения 1980-01-01

УТВЕРЖДЕНО И ВВЕДЕНО В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28 сентября 1976 г. № 2224

Ограничение срока действия отменено

ПЕРЕИЗДАНИЕ (февраль 1996 г.) с Изменениями N 1, 2, утвержденными в августе 1979 г., марте 1994 г. (ИУС 9-79, 6-84)

Настоящий стандарт распространяется на взрывозащищенное, в том числе рудничное взрывозащищенное, электрооборудование (электротехнические устройства), а также на электрические средства автоматизации и связи, в дальнейшем электрооборудование, предназначенное для внутренней и наружной установки в местах, где могут возникать смеси с воздухом горючих газов, паров или пыли (кроме пыли взрывчатых веществ), способные взрываться при наличии источника поджигания, а также предназначенные для подземных выработок шахт, в том числе опасных по газу или пыли.

Стандарт не распространяется на кабели и провода.

Стандарт полностью соответствует публикации МЭК 79-9.

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий взрывозащищенного электрооборудования, а также классификацию взрывозащищенного электрооборудования по уровням и видам взрывозащиты и его маркировку.

Термины, установленные настоящим стандартом, обязательны для применения в документах всех видов, учебниках, учебных пособиях, технической и справочной литературе.

Приведенные определения можно, при необходимости, изменять по форме изложения, не нарушая границ понятия.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено и соответственно в графе "Определение" поставлен прочерк.

В стандарте в качестве справочных приведены иностранные эквиваленты на немецком (D), английском (Е) и французском (F) языках к стандартизованным терминам.

1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ


Термин	Определение
1. Средство взрывозащиты электрооборудо- вания (электротехнического устройства)	Конструктивное и (или) схемное решение для обеспечения взрывозащиты электрооборудования (электротехнического устройства)
D. Explosionsschutzmassnahmen
Е. Means of Protection
F. Moyen de la protection antideflagrante
2. Уровень взрывозащиты электрооборудования (электротехнического устройства)	Степень взрывозащиты электрооборудования (электротехнического устройства) при установленных нормативными документами условиях
Е. Degree of Protection
F. Niveau de la protection antideflagrante
3. Максимальная температура поверхности взрывозащищенного электрооборудования (электротехнического устройства)	Наибольшая температура, до которой могут нагреваться в наихудших условиях работы любые части или поверхности, электротехнического устройства, представляющие при нагреве опасность в отношении
	воспламенения окружающей взрывоопасной среды.
Е. Maximum Surface Temperature	Примечание. Наихудшие условия работы включают перегрузки и аварийные условия, которые признаны
F. Temperature maximale de surface	стандартами на конкретное электрооборудование и на отдельные виды взрывозащиты.
4. Взрывозащищенное электрооборудование (электротехническое устройство)
Е. Explosionproof electrical apparatus
5. Электрооборудование (электротехническое устройство) повышенной надежности против взрыва	Взрывозащищенное электрооборудование (электротехническое устройство), в котором взрывозащита обеспечивается только в признанном нормальном режиме его работы.
	Примечание. Признанный нормальный режим работы приведен, где это необходимо, в стандартах на виды, взрывозащиты) электрооборудования (электротехнического устройства)

6. Взрывобезопасное электрооборудование (электротехническое устройство)	Взрывозащищенное электрооборудование (электротехническое устройство), в котором взрывозащита обеспечивается как при нормальном
Ндп. Взрывонепроницаемое электрооборудование (электротехническое устройство)	режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме
Ндп. Искробезопасное электрооборудование (электротехническое устройство)	повреждений средств взрывозащиты.
	Примечание. Признанные вероятные повреждения электрооборудования (электротехнического устройства) приведены, где это необходимо, в стандартах на виды взрывозащиты электрооборудования (электротехнического устройства)
7. Особовзрывобезопасное электрооборудование (электротехническое устройство)	Взрывозащищенное электрооборудование (электротехническое устройство), в котором по отношению к взрывобезопасному
Ндп. Взрывонепроницаемое электрооборудование (электротехническое устройство)	электрооборудованию (электротехническому устройству) приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты
Ндп. Искробезопасное электрооборудование (электротехническое устройство)
8. Рудничное электрооборудование (электротехническое устройство)
9. Рудничное электрооборудование (электротехническое устройство) повышенной надежности против взрыва
10. Рудничное взрывобезопасное электрооборудование (электротехническое устройство)
11. Рудничное особовзрывобезопасное электрооборудование (электротехническое устройство)
12. Вид взрывозащиты электрооборудования (электротехнического устройства)	Совокупность средств взрывозащиты электрообо- рудования (электротехнического устройства), установленная нормативными документами*
D. Schutzart
Е. Constructional Techniques of Protection
F. Mode de protection
___________________ * Нормы и требования к средствам взрывозащиты, установленные нормативными документами на виды взрывозащиты, рассчитаны только для условий, предусмотренных этими документами. Для других условий нормы и требования к средствам взрывозащиты должны определяться испытательными организациями и согласовываться с Госгортехнадзором СССР (для рудничного взрывозащищенного электрооборудования) и Госэнергонадзором (для взрывозащищенного электрооборудования внутренней и наружной установки).
13. Взрывонепроницаемая оболочка	Оболочка, выдерживающая давление взрыва внутри нее и предотвращающая распространение
D. Druckfeste kapselung	взрыва из оболочки в окружающую взрывоопасную среду
Е. Flameproof enclosure
F. Enveloppe antideflagrante

14.	Электрическая цепь, выполненная так, что электрический разряд или ее нагрев не может
D. Eigensicherer Stromkreis	воспламенить взрывоопасную среду при предписанных условиях испытания
E. Intrinsically-safe circuit
F. Circuit electrique intrinseque
15. Защита вида "e"	Вид взрывозащиты электрооборудования (электротехнического устройства), заключающийся в том,
D. Schutzart "e"	что в электрооборудовании или его части, не имеющем нормально искрящихся частей, принят ряд мер
E. Type of Protection "e"	дополнительно к используемым в электрооборудовании общего назначения, затрудняющих появление
F. Mode de protection "e"	опасных нагревов, электрических искр и дуг
16. Заполнение или продувка оболочки под избыточным давлением	Примечание. Продувка осуществляется чистым воздухом или инертным газом
D. oder Fremdluftuberdruck
E. Pressurized enclosure
F. Remplissage ou soufflage d"une enveloppe a surpression interne
17. Масляное заполнение оболочки	Примечание. Оболочка заполняется маслом или
D. Olkapselung	жидким негорючим диэлектриком
Е. Oil-immersed apparatus
F. Protection par remplissage d"une enveloppe en huile
18. Кварцевое заполнение оболочки
D. Sandkapselung
E. Sand-filled apparatus
F. Protection par remplissage pulverulent d"une enveloppe
19. Автоматическое защитное отключение электрооборудования (электротехнического устройства)	Вид взрывозащиты электрооборудования (электротехнического устройства), заключающийся в снятии напряжения с токоведущих частей при разрушении защитной оболочки за время, исключающее воспламенение взрывоопасной среды
20. Специальный вид взрывозащиты электрооборудования (электротехнического устройства)	Вид взрывозащиты электрооборудования (электротехнического устройства), основанный на принципах, отличных от приведенных в пп. 13-19, но признанных достаточными для обеспечения
D. Sonderschutzart	взрывозащиты
E. Special construction
F. Construction speciale

2. КЛАССИФИКАЦИЯ

2.1. Взрывозащищенное электрооборудование для внутренней и наружной установки, а также рудничное взрывозащищенное, в зависимости от уровня взрывозащиты подразделяется на:

электрооборудование повышенной надежности против взрыва;

взрывобезопасное электрооборудование;

особовзрывобезопасное электрооборудование.

2.2. Если в состав электрооборудования входят элементы с различным уровнем взрывозащиты, то общий уровень взрывозащиты электрооборудования должен устанавливаться по элементу, имеющему наиболее низкий уровень.

2.3. Взрывозащищенное электрооборудование для внутренней и наружной установки может иметь следующие виды взрывозащиты:

взрывонепроницаемая оболочка;

защита вида "e";

заполнение или продувка оболочки под избыточным давлением;

масляное заполнение оболочки;

специальный вид взрывозащиты.

2.4. Рудничное взрывозащищенное электрооборудование может иметь следующие виды взрывозащиты:

взрывонепроницаемая оболочка;

искробезопасная электрическая цепь;

защита вида "e";

масляное заполнение оболочки;

кварцевое заполнение оболочки;

автоматическое защитное отключение;

специальный вид взрывозащиты.

Примечание. Применение горючего масла для заполнения оболочки рудничного взрывозащищенного электрооборудования не допускается.

2.5. Взрывозащищенное электрооборудование в зависимости от области применения подразделяется на следующие группы:

группа I - рудничное взрывозащищенное электрооборудование, предназначенное для подземных выработок шахт и рудников, опасных по газу или пыли;

группа II - взрывозащищенное электрооборудование для внутренней и наружной установки, кроме рудничного взрывозащищенного.

Электрооборудование группы I, имеющее взрывонепроницаемую оболочку, подразделяется на подгруппы 1В, 2В, 3В и 4В.

Электрооборудование группы II, имеющее взрывонепроницаемую оболочку и (или) искробезопасную электрическую цепь, подразделяется на подгруппы IIА, IIB и IIС.

Классификация электрооборудования по подгруппам должна устанавливаться в стандартах на конкретные виды взрывозащиты.

2.6. Для взрывозащищенного электрооборудования группы II в зависимости от значения максимальной температуры поверхности устанавливаются температурные классы, указанные в таблице.


	Температурный класс	Максимальная температура поверхности, °С

(Измененная редакция, Изм. N 2).

3. МАРКИРОВКА*

______________________
* Вводится с 1 января 1982 г. На разрабатываемое и модернизируемое электрооборудование по ГОСТ 22782.0-81 .

3.1. Взрывозащищенное электрооборудование должно иметь маркировку взрывозащиты и знак "Х", который наносится в виде отдельно стоящего знака после маркировки взрывозащиты, если в эксплуатационной документации указываются особые условия монтажа и (или) эксплуатации, связанные с обеспечением взрывозащиты, например, при нормальной степени механической прочности оболочки.

Электрооборудование, предназначенное на экспорт, должно дополнительно иметь следующие данные:

символ или сокращенное наименование испытательной организации по ГОСТ 12.2.021-76 ; номер свидетельства по ГОСТ 12.2.021-76 .

3.2. Маркировка взрывозащиты взрывозащищенного электрооборудования группы II должна содержать в приведенной ниже последовательности:

а) знак уровня взрывозащиты:

2 - для электрооборудования повышенной надежности против взрыва;

1 - для взрывобезопасного электрооборудования;

0 - для особовзрывобезопасного электрооборудования;

б) знак Ех, указывающий, что электрооборудование соответствует настоящему стандарту и стандартам на виды взрывозащиты;

в) знак вида взрывозащиты:

d - взрывонепроницаемая оболочка;

ia, ib, ic - искробезопасная электрическая цепь; указывается один из знаков в зависимости от уровня взрывозащиты по ГОСТ 22782.5-78 ;

е - защита вида "е";

о - масляное заполнение оболочки;

р- заполнение или продувка оболочки под избыточным давлением;

q - кварцевое заполнение оболочки;

s - специальный вид взрывозащиты;

г) знак группы или подгруппы электрооборудования:

II - для электрооборудования, не подразделяющегося на подгруппы;

IIА, IIB и IIC - для электрооборудования, подразделяющегося на подгруппы, при этом указывается один из знаков;

д) знак температурного класса электрооборудования по таблице настоящего стандарта (п. 2.6).

В маркировке взрывозащиты взрывозащищенного электрооборудования группы II, предназначенного только для определенной взрывоопасной смеси, вместо знака температурного класса допускается указывать температуру самовоспламенения этой взрывоопасной смеси по ГОСТ 12.1.011-78 , например, 630°С. Если значение температуры самовоспламенения для конкретной смеси менее 450°С, то дополнительно в скобках допускается указывать и температурный класс электрооборудования, например, 350°С (Т2).

3.3. Маркировка рудничного взрывозащищенного электрооборудовании должна содержать в указанной ниже последовательности:

а) знак уровня взрывозащиты:

РП - для электрооборудования повышенной надежности против взрыва;

РВ - для взрывобезопасного электрооборудования;

РО - для особовзрывобезопасного электрооборудования;

б) знак вида взрывозащиты:

1В, 2В, 3В, 4В - взрывонепроницаемая оболочка; указывается один из знаков для электрооборудования, подразделяющегося на подгруппы;

Иа, ИЬ, Ис - искробезопасная электрическая цепь; указывается один из знаков в зависимости от уровня взрывозащиты по ГОСТ 22782.5-78 .

П - защита вида "е" (повышенная надежность);

М - масляное заполнение оболочки;

К - кварцевое заполнение оболочки;

А - автоматическое защитное отключение;

С - специальный вид взрывозащиты.

По требованию потребителя маркировка взрывозащиты рудничного взрывозащищенного электрооборудования, предназначенного на экспорт, должна содержать:

знак Ex и знак вида взрывозащиты по п. 3.2 настоящего стандарта;

знак I, обозначающий группу электрооборудования.

3.4. Маркировка взрывозащиты взрывозащищенного электрооборудования группы II должна выполняться в виде цельного, не разделенного на части знака.

3.5. Маркировка взрывозащиты рудничного взрывозащищенного электрооборудования должна состоять из двух частей. В первой части указывается уровень взрывозащиты, во второй части, располагаемой правее или ниже первой, - остальная часть маркировки.

3.1-3.5. (Измененная редакция, Изм. N 2).

3.6. В маркировке взрывозащиты допускается наносить дополнительные знаки или надписи, если это установлено в стандартах на конкретные виды взрывозащиты.

3.7. Маркировка взрывозащиты электрооборудования должна выполняться рельефными знаками на видном месте оболочки электрооборудования или на табличке, прикрепляемой к оболочке таким способом, чтобы была обеспечена сохранность ее в течение всего срока службы электрооборудования в условиях, для которых оно предназначено.

Все данные маркировки по п. 3.1 настоящего стандарта могут быть выполнены на одной или нескольких табличках.

(Измененная редакция, Изм. N 2).

3.8. Примеры маркировки взрывозащиты электрооборудования приведены в приложениях 1, 2 и 3.

ПРИЛОЖЕНИЕ 1 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ ГРУППЫ II

ПРИЛОЖЕНИЕ 1

Справочное


Наименование электрооборудования	Вид взрывозащиты	Группа (подгруппа) и температурный класс электрооборудования	Маркировка взрывозащиты
1. Электрооборудование повышенной надежнос- ти против взрыва	Защита вида "е"	Группа II, температур- ный класс Т6	2ЕхеIIТ6
		Подгруппа IIB, темпе- ратурный класс ТЗ	2ЕхеdIIВТЗ
	Искробезопасная электрическая цепь	Подгруппа IIС, темпе- ратурный класс Т6
	Продувка оболочки под избыточным давлением	Группа II, температурный класс Т6
	Взрывонепроницаемая оболочка и искробезо- пасная электрическая цепь	Подгруппа IIB, темпе- ратурный класс Т5
6. Взрывобезопасное электрооборудование	Взрывонепроницаемая оболочка	Подгруппа IIА, темпе- ратурный класс ТЗ
	Искробезопасная электрическая цепь	Подгруппа IIС, темпе- ратурный класс Т6
	Заполнение оболочки под избыточным давлением	Группа II, темпера- турный класс Т6
	Масляное заполнение оболочки
	Кварцевое заполнение оболочки
	Специальный
	Специальный и взры- вонепроницаемая оболочка	Подгруппа IIА, темпе- ратурный класс Т6
	Специальный, искробе- зопасная электричес- кая цепь и взрывоне- проницаемая оболочка	Подгруппа IIВ, темпе- ратурный класс Т4
13а. Взрывобезопас- ное электрооборудо- вание	Защита вида "е"	Группа II, температур- ный класс Т6
14. Особовзры- вобезопасное электрооборудование	Искробезопасная электрическая цепь	Подгруппа IIС, температурный класс Т6
	Искробезопасная электрическая цепь и взрывонепроницаемая оболочка	Подгруппа IIА, темпе- ратурный класс Т4
	Специальный и искробезопасная электрическая цепь	Подгруппа IIС, темпе- ратурный класс Т4
	Специальный	Группа II, температур- ный класс Т4

ПРИЛОЖЕНИЕ 2 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ РУДНИЧНОГО ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ

ПРИЛОЖЕНИЕ 2

Справочное


Наименование рудничного электрооборудования	Вид взрывозащиты	Маркировка взрывозащиты
1. Рудничное электрооборудование повышенной надежности против взрыва	Защита вида "е"
	Защита вида "е" и взрывонепроницаемая оболочка
	Защита вида "е", взрывоне- проницаемая оболочка и иск- робезопасная электрическая цепь
4. Рудничное взрывобезопасное электрооборудование	Взрывонепроницаемая оболочка, подгруппа 3В
5. То же	Взрывонепроницаемая оболочка, подгруппа 1В
	Взрывонепроницаемая обо- лочка и кварцевое заполне- ние, подгруппа 3В
	Взрывонепроницаемая обо- лочка, искробезопасная элект- рическая цепь
8. Рудничное особовзрывобезопас- ное электрооборудование	Искробезопасная электрическая цепь
9. То же	Специальный и искробезо- пасная электрическая цепь

ПРИЛОЖЕНИЕ 3 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ РУДНИЧНОГО ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ, ПРЕДНАЗНАЧЕННОГО на ЭКСПОРТ

ПРИЛОЖЕНИЕ 3

Справочное


Наименование вида взрывозащиты рудничного электрооборудования	Маркировка взрывозащиты
1. Взрывонепроницаемая оболочка
2. Защита вида "е"
3. Искробезопасная электрическая цепь
4. Взрывонепроницаемая оболочка и искробезопасная электрическая цепь
5. Кварцевое заполнение оболочки
6. Взрывонепроницаемая оболочка и специальный вид взрывозащиты

Приложения 1-3. (Измененная редакция, Изм. N 2).

Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 1996

Ex-изделия - это изделия, которое полностью или частично применяется для использования электрической энергии и включающие один или более видов взрывозащиты для условий потенциально взрывоопасной газовой среды. К таковым, наряду с другими, относятся устройства для выработки, передачи, распределения, хранения, измерения, регулирования, преобразования и потребления электрической энергии, устройства электросвязи, а также изделия, применяемые во взрывоопасных зонах, которые могут служить источником воспламенения.

Ex-компоненты - части Ex-изделия, которые отдельно во взрывоопасной среде не используют; при встраивании в Ех-оборудование Ex-компонентов в обязательном порядке требуется подтверждение соответствия их взрывозащитных свойств требованиям нормативных документов.

Ех-системы - агрегаты из соединенных между собой Ех-изделий, в которых соединение должно быть выполнено в соответствии с описательным документом системы, с тем, чтобы оно отвечало требованиям взрывозащиты.

Ех-оборудование - общий термин, применяющийся к Ех-изделиям (устройствам), компонентам и системам.

Взрывоопасные зоны

ВАЖНО ЗНАТЬ

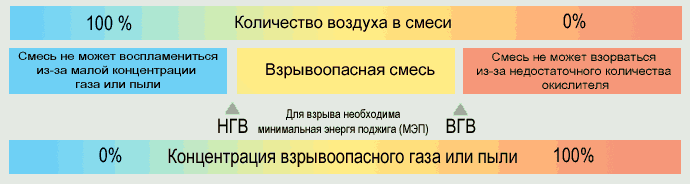

Опасность взрыва возникает при одновременном наличии следующих источников:
1. воздуха
2. горючей пыли / горючих газов
3. активных источников воспламенения

Взрывоопасная атмосфера может возникнуть при соединении горючей пыли, горючих газов или паров с воздухом. Также должен присутствовать активный источник воспламенения, способный зажечь эту атмосферу.

В качестве активных источников воспламенения рассматриваются:

огонь, пла мя, жар

искровые, дуговые и тлеющие
электрические разряды

искры от механического
воздействия

электростатические
разрядные искры

горячие поверхности,
адиабатическое сжатие

Классификация взрывоопасных зон и маркировка взрывозащищенного оборудования в России

В настоящее время на территории РФ и Таможенного Союза одновременно действуют несколько нормативных документов, содержащих определения взрывоопасных зон и регламентирующих процесс выбора вида взрывозащиты допускаемого для использования в каждой из взрывоопасных зон - ПУЭ, глава 7.3. и серия стандартов ГОСТ Р и ГОСТ ТС, разработанных на базе стандартов МЭК 60079 и МЭК 61241. Определения, действующие в ПУЭ и ГОСТ значительно отличаются. На сегодняшний день разработан проект СП "ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ ЗДАНИЙ И СООРУЖЕНИЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ ВО ВЗРЫВООПАСНЫХ ЗОНАХ", объединяющий требования этих нормативных документов.

Современная унифицированная классификация взрывоопасных зон в соответствии 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"

Класс взрывоопасной зоны, в соответствии с которым производится выбор электрооборудования, определяется технологами совместно со специалистами проектной или эксплуатирующей организации. Нормативные документы содержат определение геометрических размеров каждого класса зон.

Классификация взрывоопасных зон по ГОСТ 31610.10-2012/IEC 60079-10:2002 :

Современная классификация зон для газов и паров включает зоны трех классов: 0, 1 и 2, но практика показала, что общая классификация зон одновременно для газа и пыли является неприемлемой. В отличие от зон для газа или пара, зоны, опасные по воспламенению горючей пыли, не могут быть классифицированы в зависимости от нормальных или аварийных условий и от времени. Усиленная вентиляция может привести к появлению облаков пыли и поэтому увеличить, а не уменьшить опасность.

Зона 20		Зона 21		Зона 22
Зона, в которой горючая пыль в виде облака присутствует постоянно или частично при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей или воспламеняемой пыли в смесях с воздухом, и/или где могут формироваться слои пыли произвольной или чрезмерной толщины. Это может быть облака внутри области содержания пыли, где пыль может образовывать взрывчатые смеси часто или на длительный период времени.		Зона, не классифицируемая как зона класса 20, в которой горючая пыль в виде облака не может присутствовать при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей пыли в смесях с воздухом. Эта зона может включать кроме прочих, области в непосредственной близости от накопления пыли или мест освобождения и области, где присутствуют облака пыли, в которых при нормальном режиме работы может создаться концентрация, достаточная для взрыва горючей пыли в смесях с воздухом.		Зона, не классифицируемая как зона 21, в которой облака горючей пыли могут возникать редко и сохраняются только на короткий период или в которых накопление слоев горючей пыли может иметь место при ненормальном режиме работы, что может привести к возникновению способных воспламеняться смесей пыли в воздухе. Если, исходя из аномальных условий, устранение накоплений или слоев пыли не может быть гарантированно, тогда зону классифицируют как зону класса 21. Эта зона может включать, кроме прочих, области вблизи оборудования, содержащего пыль, из которого пыль может улетучиваться через места утечки и образовывать отложения (например помещения, в которых пыль может улетучиваться со станка (фрезы) и затем оседать).

Классификация взрывоопасных зон по СП 42 3.1325800.2018 (вступает в силу 25.06.2019г.) :

ГОСТ 31610.10-2012/IEC 60079-10:2002

СП 42 3.1325800.2018

Зона класса 0 – пространство внутри помещения или емкости технологического аппарата (технологический аппарат, насос, резервуар, труба и т.д.), в которых взрывоопасная газопаровоздушная смесь присутствует постоянно и распространяется по всему помещению или емкости.

Зона класса 1 – пространство внутри помещения либо у наружной установки, в котором выделяются взрывоопасные горючие газы и пары ЛВЖ в количествах и со свойствами, позволяющими образовывать с воздухом взрывоопасные смеси в пределах между нижним и верхним концентрационными пределами диапазона воспламенения при ведении технологического процесса в нормальных условиях. Зона 1 разбивается на зоны 1а и 1г .

Зона класса 1а – зона, расположенная в помещении, в котором выделяются горючие газы и пары ЛВЖ в количествах и со свойствами, позволяющими образовывать с воздухом взрывоопасные смеси в пределах между нижним и верхним концентрационными пределами диапазона воспламенения при ведении технологического процесса в нормальных условиях.

Зона класса 1г – пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ, надземных и подземных резервуаров с ЛВЖ или горючими газами (газгольдеры), эстакад для слива и налива ЛВЖ, открытых нефтеловушек, прудов-отстойников с плавающей нефтяной пленкой и т. п.

К зонам класса 1г также относятся:
пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 0;
пространства у наружных ограждающих конструкций, если на них расположены устройства для выброса воздуха из систем вытяжной вентиляции помещений со взрывоопасными зонами любого класса или если они находятся в пределах наружной взрывоопасной зоны;
пространства у предохранительных и дыхательных клапанов емкостей и технологических аппаратов с горючими газами и ЛВЖ.

Зона класса 2 – пространство внутри помещения либо у наружной установки, в котором взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела диапазона воспламенения) или паров ЛВЖ с воздухом не образуются или возникают редко или в результате аварий или неисправностей и сохраняются очень непродолжительное время. Зона 2 разбивается на зоны 2а , 2б и 2г

Зона класса 2а – зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела диапазона воспламенения) или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей.

Зона класса 2б – зона, расположенная в помещении, в котором при нормальной эксплуатации взрывоопасные смеси горючих газов или паров ЛВЖ с воздухом не образуются, а возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:

1) Горючие газы в этих зонах обладают высоким нижним концентрационным пределом диапазона воспламенения (15 % и более) и резким запахом при предельно допустимых концентрациях по ГОСТ 12.1.005 (например, машинные залы аммиачных компрессорных и холодильных абсорбционных установок).

2) Помещения производств, связанных с обращением газообразного водорода, в которых по условиям технологического процесса исключается образование взрывоопасной смеси в объеме, при воспламенении которого развивается расчетное избыточное давление взрыва, превышающее 5 кПа, и имеют взрывоопасную зону только в верхней части помещения. Взрывоопасная зона условно принимается от отметки 0,75 общей высоты помещения, считая от уровня пола, но не выше кранового пути при его наличии (например, помещения электролиза воды, зарядные станции тяговых и стартерных аккумуляторных батарей).

К классу 2б относятся также зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасной смеси в объеме, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа, и в которых работа с горючими газами и ЛВЖ проводится без применения открытого пламени. Эти зоны не относятся к взрывоопасным, если работа с горючими газами и ЛВЖ проводится в вытяжных шкафах или под вытяжными зонтами.

Зона класса 2г – пространства у наружных установок, в которых взрывоопасные смеси горючих газов не образуются либо возникают редко или в результате аварий или неисправностей и сохраняются очень непродолжительное время.

К зонам класса 2г также относятся пространства у проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 1a. Для наружных взрывоопасных установок взрывоопасная зона класса 2г распространяется на 0,5 м по горизонтали и вертикали от проемов за наружными ограждающими конструкциями помещений со взрывоопасными зонами класса 1а.

Зона класса 20а, 21а, 22а – воздушные взвеси частиц горючей металлической пыли вне зависимости от ее электрической проводимости либо пыль с подобными характеристиками опасности, имеющая сопротивление менее 100 кОм, (электропроводящая пыль).

Зона класса 20б, 21б, 22б – смеси, содержащие горючую пыль сажи, древесного угля или кокса с содержанием горючего вещества более 8 % объема, или взвеси, имеющие сопротивление от 100 до 100 000 Ом, (непроводящая пыль).

Зона класса 20в, 21в, 22в – взвеси горючей зерновой пыли и пыли, имеющие сопротивление более 100 000 Ом, (горючие летучие частицы).

ВАЖНО ЗНАТЬ:
С 25 июня 2019г. вступает в силу Свод правил СП 42 3.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования во взрывоопасных зонах», утвержденный Приказом Министерства строительства и жилищного хозяйства РФ№ 845/пр от 24.12.2018г.

Данный Свод правил объединят требования к проектированию во взрывоопасных зонах таких нормативных документов как ТР ТС 012/2011, Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности" и Правила устройства электроустановок гл. 7.3.

СП 42 3.1325800.2018 позволяет устранить противоречия в классификации взрывоопасных, так как в соответствии с действующими ранее классификациями Зоны класса В-1а и В-1б не могут определяться как Зона 2 так как сама возможность возникновения аварии с юридической стороны не определена как величина частоты возникновения и длительности присутствия взрывоопасной смеси (Федеральный закон от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности").

Тем не менее, для Зон класса В-Iа и В-Iб необходимо применять оборудование, предназначенное для использования как минимум в Зоне 2 (уровень взрывозащищенности оборудования 2). Для исключения ошибок при определении соответствия зон, оборудование для Зон класса В-Iг должно иметь класс взрывозащищенности, соответствующий Зоне 1 (уровень взрывозащищенности оборудования 1), т.к. Зона В-Iг частично перекрывает Зону 1.

Для Зон класса В-I необходимо применять только оборудование, предназначенное для эксплуатации в Зоне 1 или Зоне 0 (уровень взрывозащищенности оборудования 1 или 0). Оборудование, предназначенное для эксплуатации в Зоне 2 применять в зоне класса В-I недопустимо.

В части Зоны В-I, в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени допускается использовать только оборудование, предназначенное для эксплуатации в Зоне 0 (уровень взрывозащищенности оборудования 0).

Разработанный Свод правил убирает не только противоречия в классификации взрывоопасных зон, но и регламентирует какой именно вид взрывозащиты допустимо применять в каждой взрывоопасной зоне.

Оборудование, предназначенное для работы в пределах зоны того или иного класса, должно иметь соответствующий уровень взрывозащищенности.

Согласно устаревшему но действующему российскому нормативному документу ПУЭ Главе 7.3 и федеральному закону от 22 июля 2008 г. N 123-ФЗ "Технический регламент о требованиях пожарной безопасности", выделяют следующие классы взрывоопасных зон:

зоны класса В-1 – расположены в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что могут образовывать с воздухом взрывоопасные смеси при нормальных режимах работы;
зоны класса В-1а – расположены в помещениях, в которых взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела воспламенения) или паров ЛВЖ с воздухом не образуются при нормальной эксплуатации, а только в результате аварий или неисправностей;
зоны класса В-1б – аналогичны В-1а, но отличаются от них тем, что при авариях горючие газы обладают высоким нижним пределом воспламенения (15% и выше), а также при опасных концентрациях резким запахом. В этот класс входят зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в малых концентрациях, недостаточных для создания взрывоопасной смеси и где работа производится без применения открытого пламени. Зоны не относятся к взрывоопасным, если работы с опасными веществами производятся в вытяжных шкафах или под вытяжными зонтиками;
зоны класса В-1г – пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ, открытых нефтеловушек, надземных и подземных резервуаров с ЛВЖ или горючими газами (газгольдеров), эстакад для слива и налива ЛВЖ, прудов-отстойников с плавающей нефтяной пленкой и т. п.
зоны класса В-2 – расположены в помещениях, где выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что могут создавать с воздухом взрывоопасные смеси при нормальных режимах работы;
зоны класса В-2а – такие, где опасные условия при нормальной работе не возникают, но могут возникнуть в результате аварий или неисправностей.

Взрывозащищенное электрическое оборудование

По области применения оборудование делится на следующие группы:

I - оборудование, предназначенное для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли (категория смеси - I);
II - оборудование, предназначенное для применения во взрывоопасных зонах помещений и наружных установок (категория смеси - II по газу);
III - оборудование, предназначенное для применения во взрывоопасных пылевых средах (категория смеси - III по пыли)

Пример маркировки ТР ТС для Категории смеси II по газу и III по пыли в соответствии со стандартом ГОСТ Р МЭК 60079:

1Ex d IIA T3 Gb

Знак соответствия стандартам


Знак взрывозащищенного оборудования соответствующего требованиям стандартов ТР ТС

Пример маркировки ТР ТС для Категории смеси II по газу в соответствии со стандартом ГОСТ 30852:

1ExdIIAT3

Знак соответствия стандартам


Знак взрывозащищенного оборудования соответствующего требованиям стандартов ТР ТС

Пример маркировки ТР ТС для Категории смеси III по пыли в соответствии со стандартом ГОСТ IEC 61241-1-1-2011:

DIP A21 T A 200° (T A T3)

Пример маркировки ГОСТ Р для Категории смеси II по газу в соответствии со стандартом ГОСТ Р 51330:

1ExdIIAT3

Пример маркировки ГОСТ Р МЭК 61241-99 для Категории смеси III по пыли:

DIP A21 T A 200° (T A T3)

Пример маркировки ГОСТ Р (последняя версия) для Категории смеси II по газу и III по пыли в соответствии со стандартом c и ГОСТ Р МЭК 61241:

1Ex d IIA T3 Gb

Знак соответствия стандартам

Маркировка рудничного оборудования

Пример маркировки ТР ТС для Категории смеси I в соответствии со стандартом ГОСТ Р МЭК 60079:

РВ Ex d I Mb

Пример маркировки ТР ТС для Категории смеси I в соответствии со стандартом ГОСТ 30852:

РВ ExdI

Пример маркировки для Категории смеси I в соответствии со стандартом ГОСТ 51330:

РВ ExdI

Пример маркировки для Категории смеси I в соответствии со стандартом ГОСТ 12.2.020-76:

РВ1В

По уровню взрывозащиты:

РН1 – рудничное нормальное (невзрывозащищенное) с изоляцией уровня 1. Оборудование рассчитано для работы при относительной влажности окружающей среды (98±2)% (с конденсацией влаги) при температуре (35±2)°С и соответствцет требованиям стандарта ГОСТ Р 24754-2013

РН2 – рудничное нормальное (невзрывозащищенное) с изоляцией уровня 2. Оборудование рассчитано для работы при относительной влажности окружающей среды (98±2)% (с конденсацией влаги) при температуре (25±2)°С и соответствцет требованиям стандарта ГОСТ Р 24754-2013

РП – рудничное повышенной надежности против взрыва (уровень взрывозащиты 2)

РВ – рудничное взрывозащищенное электрооборудование (уровень взрывозащиты 1)

РО – рудничное особовзрывобезопасное (уровень взрывозащиты 0)

По виду взрывозащиты:

В – взрывонепроницаемая оболочка

1В – электрооборудование с напряжением до 100 В (ток к.з не более 100А)

2В – электрооборудование с напряжением свыше 100 В до 220 В (ток к.з свыше 100А до 600А)

3В – электрооборудование с напряжением свыше 220 В до 1140 В (ток к.з свыше 100А)

4В – электрооборудование с напряжением свыше 1140 В (ток к.з свыше 100А)

К – кварцевое заполнение оболочки

М – масленое заполнение оболочки

А – автоматическое отключение напряжения с токоведущих частей

И – искробезопасная цепь

е(П) – дополнительные меры против дуговых разрядов, напряжения, повышенной тем-ры

С – специальные виды защиты

Уровень взрывозащищенности оборудования

Уровни взрывозащищенности электрооборудования имеют в российской классификации обозначения 2, 1 и 0:

Уровень 2 – электрооборудование повышенной надежности против взрыва: в нем взрывозащита обеспечивается только в нормальном режиме работы;
Уровень 1 – взрывобезопасное электрооборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
Уровень 0 – особо взрывобезопасное оборудование, в котором применены специальные меры и средства защиты от взрыва.

Степень взрывозащищенности оборудования (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищенности оборудования.

Методы обеспечения взрывобезопасности оборудования

Все известные и применяемые на практике методы защиты направлены на уменьшение риска взрыва до приемлемого уровня. При этом если система сконструирована правильно, то единичная неисправность в любом ее компоненте не должна приводить к возникновению взрыва.

В общем случае все методы обеспечения взрывозащиты можно условно разделить на четыре основные группы:

1. Методы взрывозащиты, направленные на снижение вероятности возникновения электрической искры.

По данному методу реализуются следующее виды защиты:
- Взрывозащита вида "е" (повышенная безопасность)
- Взрывозащита вида "n"
- Взрывозащита вида "s" (специальный)

2. Методы взрывозащиты, направленные на изоляцию электрических цепей от взрывоопасных смесей.

Метод подразумевает заключение электрических цепей в специальные оболочки, заполненные газообразным, жидкостным или твердым диэлектриком так, чтобы взрывоопасная смесь не находилась в контакте с электрическими цепями.

По данному методу реализуются следующие виды взрывозащиты:
- Взрывозащита вида "m" - заливка специальным компаундом;
- Взрывозащита вида "о" - масляное заполнение оболочки;
- Взрывозащита вида "q" - заполнение оболочки кварцевым песком;
- Взрывозащита вида "р" - заполнение или продувка оболочки взрывобезопасным газом под избыточным давлением.

3. Методы взрывозащиты, направленные на сдерживание взрыва.

По данному методу реализована взрывозащита вида "d" (взрывозащитная оболочка).
Данный метод подразумевает, что электрические цепи помещены в специальную прочную оболочку с малым зазором. При этом не исключается контакт электрических цепей с взрывоопасной смесью и возможность ее воспламенения, но при этом гарантируется, что оболочка сдерживает возникшее в результате взрыва избыточное давление, т.е. вспышка не выходит за пределы ограничений взрывонепроницаемой оболочки. Поскольку раскаленные газы имеют различную проникающую способность, то здесь принимаются во внимание подгруппы газов.

Испытания на взрывонепроницаемость по водороду взрывозащищенной коробки CCFE. Установлен фланцевый зазор 60 микрон.

Испытания на взрывонепроницаемость по водороду взрывозащищенной коробки CCFE. Намеренное нарушение взрывозащиты установкой недопустимого фланцевого зазора в 100 микрон.

При проведении испытаний на соответствие взрывозащищённых оболочек стандарту ГОСТ Р 52350.1-2005 выставляются полуторакратные зазоры допустимых величин, указанных в сводной таблице ГОСТ Р 52350.1-2005 "Минимальная длина соединения и максимальный зазор для оболочек подгруппы IIС". Зазор, согласно ГОСТ Р 52350.1-2005 для взрывонепроницаемых оболочек объемом более 2000 см 3 , эксплуатируемых в газовоздушной смеси с содержанием водорода, составляет 40 микрон .

По данному методу реализована защита вида "i" (искробезопасная цепь). Данный метод подразумевает, что в случае возникновения искры ее мощности будет недостаточно для воспламенения взрывоопасной смеси. Однако данный метод не исключает контакта взрывоопасной смеси с электрическими цепями.

Виды, стандарты и принципы взрывозащиты для Зоны 0, 1, 2 (взрывоопасная газовая среда) :

Вид и принцип взрывозащиты	Маркировка	Схема	Основное применение	Стандарт	Зона
Взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено	Ex d (Ex da, Ex db, Ex dc)		Клеммные и соединительные коробки, коммутирующие приборы, светильники, посты управления, распределительные устройства, пускатели, электродвигатели, нагревательные элементы, шкафы управления, IT оборудование. Оборудование предназначено для категории взрывоопасной смеси I для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана и смеси II для работы в условиях возможного образования промышленных взрывоопасных смесей газов и пыли (по последней классификации категория III - для пыли). Оборудование для группы II подразделяется на три подгруппы: IIA, IIB, IIC	ГОСТ 30852.1-2002 ГОСТ IEC 60079-1-2011 ГОСТ IEC 60079-1-2013	Зона 1, Зона 2
Защита вида е. Исключение искры или повышенной температуры, дуговых разрядов	Ex e		Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства, нагревательные элементы	ГОСТ 30852.8-2002 ГОСТ 31610.7-2012/ IEC 60079-7:2006 ГОСТ Р МЭК 60079-7-2012	Зона 1, Зона 2
Искробезопасная электрическая цепь. Ограничение энергии искры или повышенной температуры	Ex ia Ex ib Ex ic		Измерительная и регулирующая техника, техника связи, датчики, приводы, аккумуляторные фонари. Оборудование предназначено для категории взрывоопасной смеси I для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана и смеси II для работы в условиях возможного образования промышленных взрывоопасных смесей газов и пыли (по последней классификации категория III - для пыли). Оборудование с видом взрывозащиты ia, ib, ic для группы II подразделяется на три подгруппы: IIA, IIB, IIC	ГОСТ 30852.4-2002 ГОСТ 30852.10-2002 ГОСТ 31610.11-2012/ IEC 60079-11:2006 ГОСТ 31610.11-2014 ГОСТ Р МЭК 60079-11-2010 ГОСТ Р МЭК 60079-27-2012 ГОСТ Р 52350.25-2006 ГОСТ Р МЭК 60079-25-2012	Зона 0 - ia Зона 1 - ia, ib Зона 2 - ia, ib, ic
Заполнение или продувка. Ex – атмосфера изолирована от источника возгорания	Ex pv Ex px Ex py Ex pz			ГОСТ 30852.3-2002 ГОСТ IEC 60079-2-2011 ГОСТ IEC 60079-2-2013 ГОСТ 30852.12-2002 ГОСТ 30852.15-2002 ГОСТ Р МЭК 60079-13-2010 ГОСТ 31610.13-2014	Зона 1, Зона 2
Герметизация компаундом. Ex – атмосфера изолирована от источника возгорания	Ex ma Ex mb Ex mc		Коммутирующие приборы малой мощности, индикаторы, датчики. Оборудование с видом взрывозащиты ma, mb, mc для группы II подразделяется на три подгруппы: IIA, IIB, IIC	ГОСТ 30852.17-2002 ГОСТ Р МЭК 60079-18-2012 ГОСТ Р 52350.18-2006	Зона 1, Зона 2
Масляное заполнение оболочки. Ex – атмосфера изолирована от источника возгорания	Ex o		Трансформаторы, пусковые сопротивления, IT оборудование	ГОСТ 30852.7-2002 ГОСТ 31610.6-2015/ IEC 60079-6:2015 ГОСТ Р МЭК 60079-6-2012	Зона 1, Зона 2
Заполнение оболочки порошком. Распространение взрыва во внешнюю среду исключено	Ex q		Трансформаторы, конденсаторы, индикаторы	ГОСТ 30852.6-2002 ГОСТ 31610.5-2012 ГОСТ Р МЭК 60079-5-2012	Зона 1, Зона 2
Вид защиты n. Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей	Ex n		Оборудование Ex n подразделяется на пять типов: А - для неискрящего электрооборудования; С - для искрящего электрооборудования, контакты которого имеют взрывозащиту, за исключением взрывозащиты с использованием оболочки с ограниченным пропуском газов, оболочки под избыточным давлением защитного газа n или искробезопасной цепи n; R - для оболочек с ограниченным пропуском газов; L - для искробезопасных цепей n и искробезопасного электрооборудования n; Z - для оболочек под избыточным давлением n. Оборудование с маркировкой nС или nL для группы II подразделяется на три подгруппы: IIA, IIB, IIC	ГОСТ 30852.14-2002 ГОСТ Р МЭК 60079-15-2010 ГОСТ 31610.15-2012 ГОСТ 31610.15-2014/ IEC 60079-15:2010	Все устройства для Зоны 2
Специальная защита. Для снижения вероятности возникновения электрической искры	Ex s		Этот вид взрывозащиты может обеспечиваться следующими средствами: заключением электрических цепей в герметичную оболочку со степенью защиты IР67; герметизацией электрооборудования материалом, обладающим изоляционными свойствами (компаундами, герметиками); воздействием на взрывоопасную смесь устройствами и веществами для поглощения или снижения концентрации последних; и другими способами	ГОСТ 22782.3-77 ГОСТ 31610.33-2014	Все устройства для Зоны 1 и Зоны 2
Защита оборудования и систем, передающих оптическое излучение. Воспламенение от нагретых излучением поверхностей и вследствие индуцированного лазером пробоя в газе в фокусе интенсивного пучка исключены	Ex op is Ex op pr Ex op sh		Оптическое оборудование (лампы, лазеры, светодиоды, волоконные световоды и т. д.), техника связи, геодезии, контрольные и измерительные приборы	ГОСТ 31610.28-2012/ IEC 60079-28:2006	Зона 0 - op is, op pr Зоны 1, 2 - op is, op pr, op sh

Виды, стандарты и принципы взрывозащиты для Зоны 20, 21, 22 (взрывоопасная пылевая среда) :

Вид и принцип взрывозащиты	Маркировка	Схема	Основное применение	Стандарт	Зона
Защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности	Ex ta Ex tb Ex tc	IP6X / IP5X	Оболочка должна предотвращать попадание горючей пыли на нагретые/искрящие части оборудовния. Для оборудования «ta» дополнительно принимаются меры по ограничению температуры оборудования	ГОСТ Р МЭК 60079-31-2010 ГОСТ IEC 60079-31-2013	Зона 20 - ta Зона 21 - ta, tb Зона 22 - ta, tb, tc
Герметизация компаундом. Источники возгорания изолированы от взрывоопасной среды	Ex ma, Ex maD Ex mb, Ex mbD Ex mc		Коммутирующие приборы малой мощности, индикаторы, датчики	ГОСТ Р 52350.18-2006 ГОСТ IEC 61241-18-2011 ГОСТ Р МЭК 60079-18-2012	Зона 20 – ma, maD Зона 21 - ma, maD, mb, mbD Зона 22 - ma, maD, mb, mbD, mc
Искробезопасная электрическая цепь. Ограничение энергии искры или повышенной температуры	Ex iaD, Ex ia Ex ibD, Ex ib Ex ic		Измерительная и регулирующая техника, техника связи, датчики, приводы, аккумуляторные фонари	ГОСТ IEC 61241-11-2011 ГОСТ 31610.11-2014 ГОСТ Р МЭК 60079-11-2010 ГОСТ Р МЭК 60079-25-2012	Зона 20 – ia, iaD Зона 21 – ia, iaD, ib, ibD Зона 22 – ia, iaD, ib, ibD, ic
Заполнение или продувка. Ex – атмосфера изолирована от источника возгорания	Ex pxb Ex pyb Ex pzc (Ex pD Ex pv, Ex px, Ex py, Ex pz)		Сильноточные распределительные шкафы, высоко интегрированное IT оборудование, анализаторные приборы, сверхмощные электродвигатели	ГОСТ IEC 60079-2-2013 ГОСТ Р МЭК 60079-13-2010 ГОСТ 31610.13-2014 ГОСТ IEC 61241-0-2011	Зона 21 - Ex pxb, Ex px, Ex pyb, Ex py Зона 22 - Ex pzc, Ex pz

Действует следующая российская классификация уровней взрывозащиты оборудования:

Особо взрывобезопасный

Взрывобезопасный

Повышенная надежность против взрыва

		Требуемый уровень взрывозащиты
I (рудничный метан)	II (все газы)

Категории взрывоопасности смеси

В предыдущей классификации предусмотрены две категории: I и II.

Категория I определяет требования к оборудованию, предназначенному для применения в подземных выработках шахт, рудников, опасных в отношении рудничного газа и (или) горючей пыли, а также в тех частях их наземных строений, в которых существует опасность присутствия рудничного газа и (или) горючей пыли.

Существуют три подкатегории категории II: IIA, IIB, IIC. Каждая последующая подкатегория включает (может заменить) предшествующую, то есть, подкатегория С является высшей и соответствует требованиям всех категорий – А, В и С. Она, таким образом, является самой «строгой».

В системе МЭКEx (IECEx) предусмотрено три категории: I, II и III.
Из категории II выделена пыль в III категорию. (Категория II - для газов, категория III - для пыли)

В системе NEC и CEC предусмотренна более расширенная классификация взрывоопасных смесей газов и пыли для обеспечения большей безопасности по классам и подгруппам (Class I Group A; Class I Group B; Class I Group C ;Class I Group D ;Class I Group E; Class II Group F; Class II Group G). Так например, для угольных шахт изготавливается с двойной маркировкой: Class I Group D (для метана); Class II Group F (для угольной пыли).

Характеристики взрывоопасных смесей

Для многих распространенных взрывоопасных смесей экспериментальным путем построены так называемые характеристики воспламенения. Для каждого топлива существует минимальная энергия поджигания (МЭП), которая соответствует идеальной пропорции топлива и воздуха, в которой смесь легче всего воспламеняется. Ниже МЭП поджигание невозможно при любой концентрации. Для концентрации ниже, чем величина, соответствующая МЭП, количество энергии, требующейся для воспламенения смеси, увеличивается до тех пор, пока значение концентрации не станет меньше значения, при котором смесь не может воспламениться из-за малого количества топлива. Эта величина называется нижней границей взрыва (НГВ). Аналогичным образом при увеличении концентрации количество необходимой для воспламенения энергии растет, пока концентрация не превысит значения, при котором воспламенение не может произойти из-за недостаточного количества окислителя. Это значение называется верхней границей взрыва (ВГВ).

С практической точки зрения, НГВ является более важной и существенной величиной, чем ВГВ, потому что она устанавливает в процентном отношении минимальное количество топлива, необходимого для образования взрывоопасной смеси. Эта информация важна при классификации опасных зон.

Взрывоопасные смеси	Классификация аппаратуры		Энергия поджигания
Взрывоопасные смеси	ГОСТ Р, ATEX	NEC, CEC	Энергия поджигания
Метан	Группа I (шахты)
Ацетилен	Группа IIC
Водород	Группа IIC
Этилен	Группа IIB
Пропан	Группа IIA
Металлическая пыль		Class I, Group E
Угольная пыль		Class II Group F	Наиболее легко поджигаемые
Зерновая пыль		Class II Group G

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей.

Согласно ГОСТу, действует следующая классификация по температуре самовоспламенения:

Объединенные требования к аппаратуре по категориям взрывоопасности газовых смесей и температуре самовоспламенения смесей газов.

Категория IIC взрывоопасности смеси применяется к группам:

Т1 – водород, водяной газ, светильный газ, водород 75% + азот 25%»; Т2 – ацетилен, метилдихлорсилан; Т3 – трихлорсилан; Т4 – не применяется; Т5 – сероуглерод; Т6 – не применяется.

Т1 – аммиак, …, ацетон, …, бензол, 1,2-дихлорпропан, дихлорэтан, диэтиламин, …, доменный газ, изобутан, …, метан (промышленный, с содержанием водорода в 75 раз большим, чем в рудничном метане), пропан, …, растворители, сольвент нефтяной, спирт диацетоновый,…, хлорбензол, …, этан;
Т2 – алкилбензол, амилацетат, …, бензин Б95\130, бутан, …растворители…, спирты, …, этилбензол, циклогексанол;
Т3 – бензины А-66, А-72, А-76, «галоша», Б-70, экстракционный. Бутилметакрилат, гексан, гептан, …, керосин, нефть, эфир петролейный, полиэфир, пентан, скипидар, спирты, топливо Т-1 и ТС-1, уайт-спирит, циклогексан, этилмеркаптан;
Т4 – ацетальдегид, альдегид изомасляный, альдегид масляный, альдегид пропионовый, декан, тетраметилдиаминометан, 1,1,3 – триэтоксибутан;
Т5 и Т6 – не применяются.

IIB:

Т1 – коксовый газ, синильная кислота; Т2 – дивинил, 4,4 – диметилдиоксан, диметилдихлорсилан, диоксан, …, нитроциклогексан, окись пропилена, окись этилена, …, этилен; Т3 – акролеин, винилтрихлорсилан, сероводород, тетрагидрофуран, тетраэтоксисилан, триэтоксисилан, топливо дизельное, формальгликоль, этилдихлорсилан, этилцеллозольв; Т4 – дибутиловый эфир, диэтиловый эфир, диэтиловый эфир этиленгликоля; Т5 и Т6 – не применяются. Как видно из приведенных данных, категория IIC является избыточной для большинства случаев применения аппаратуры связи на реальных объектах.

Дополнительная информация.

Если электрооборудование, отнесенное к определенной категория смеси, также предназначено и для применения одного конкретного газа, сразу за обозначением группы должна быть указана химическая формула газа, при этом оба знака должны быть разделены знаком «+».
Пример - "IIBT5 + H 2 "

Так же в маркировке оборудования могут указываться газы, в газовоздушной среде которых эксплуатация данного оборудования невозможна.
Пример - "IICT5 (кроме ацетилена)"

Температурный класс.

Температурный класс электрооборудования определяется предельной температурой в градусах Цельсия, которую могут иметь при работе поверхности взрывозащищенного оборудования.

Температурный класс оборудования устанавливается исходя из минимальной температуры соответствующего температурного диапазона (его левой границы): оборудование, которое может применяться в среде газов с температурой самовоспламенения класса Т4, должно иметь максимальную температуру элементов поверхности ниже 135 градусов; Т5 – ниже 100, а Т6 – ниже 85.

Требования к аппаратуре по категориям взрывоопасности и температуре самовоспламенения пыли в облаке и слое.

Обеспечивая защиту от горючей пыли, необходимо учитывать температуру ее воспламенения. Температура поверхности оболочки, обозначенная на шильде, должна быть меньше исходной температуры самовоспламенения пыли.

Примеры температур воспламенения горючей пыли

Тип горючей пыли	Облако [°C]	Слой [°C]
Алюминий	590	>450
Угольная пыль	380	225
Мука	490	340
Зерновая пыль	510	300
Метилцеллюлоза	420	320
Феноло-альдегидный полимер	530	>450
Полиэтилен	420	плавление
ПВХ	700	>450
Сажа	810	570
Крахмал	460	435
Сахар	490	460

Маркировка FM по стандарту NEC, CEC:

Обозначения взрывозащищенности по американскому стандарту FM.

Factory Mutual (FM) по своей сути тождественны европейскому и российскому стандартам, но отличаются от них по форме записи. В американском стандарте также указываются условия применения аппаратуры: класс взрывоопасности среды (Class), условия эксплуатации (Division) и группы смеси по их температуре самовоспламенения (Group).

Class может иметь значения I, II, III: Class I – взрывоопасные смеси газов и паров, Class II – горючая пыль, Class III – горючие волокна.

Division может иметь значения 1 и 2: Division 1 – это полный аналог зоны В1(В2) - взрывоопасная смесь присутствует при нормальных условиях работы; Division 2 – аналог зоны В1А (В2А), в которой взрывоопасная смесь может появиться только в результате аварии или нарушений технологического процесса.

Для работы в зоне Div.1 требуется особо взрывобезопасное оборудование (в терминах стандарта - intrinsically safe), а для работы в зоне Div.2 - взрывобезопасное оборудование класса Non-Incendive.

Взрывоопасные воздушные смеси, газы, пары образуют 7 подгрупп, у которых есть прямые аналогии в российском и европейском стандартах:

Group A – смеси, содержащие ацетилен (IIC T3, T2); Group B – смеси, содержащие бутадиен, акролеин, водород и окись этилена (IIС T2, T1); Group C – смеси, содержащие циклопропан, этилен или этиловый эфир (IIB T4, T3, T2); Group D - смеси, содержащие спирты, аммиак, бензол, бутан, бензин, гексан, лаки, пары растворителей, керосин, природный газ или пропан (IIA T1, T2, T3, T4); Group E – воздушные взвеси частиц горючей металлической пыли вне зависимости от ее электрической проводимости, либо пыль с подобными характеристиками опасности, имеющая удельную объемную проводимость менее 100 КОм – см. Group F – смеси, содержащие горючую пыль сажи, древесного угля или кокса с содержанием горючего вещества более 8% объема, или взвеси, имеющие проводимость от 100 до 100 000 ом-см; Group G – взвеси горючей пыли, имеющие сопротивление более 100 000 ом-см.

Виды и стандарты взрывозащиты в соответствии с FM стандартами.

Method of protection (Вид взрывозащиты)	Code (Маркировка)	Standard (Стандарт)	Permitted use (Зона)
Flameproof (Взрывонепроницаемая оболочка)		FM 3600* (ISA S12.22.01)
Increased Safety (Защита вида «е»)		FM 3600* (ISA S12.16.01)
Intrinsic Safety (Искробезопасная электрическая цепь)			Class 1 Division 1


Powder Filled (Заполнение оболочки порошком)		FM 3600* (ISA S12.25.01)
Oil Immersion (Масляное заполнение оболочки)		FM 3600* (ISA S12.26.01)
Encapsulation (Герметизация компаундом)		FM 3600* (ISA S12.23.01)
Pressurized (Заполнение или продувка)			Class 1 Division 1
			Class 1 Division 1
			Class 1 Division 2
Non-incendive (невоспламеняеющийся)			Class 1 Division 2
Explosionproof (взрывозащищенный)			Class 1 Division 1

АТЕХ - новый европейский стандарт взрывозащищенного оборудования.

ExdIIBT4

Ex – знак взрывозащищенного оборудования по стандарту CENELEC; d – тип взрывозащиты (взрывонепроницаемая оболочка); IIB – категория взрывоопасности газовой смеси II вариант В (см. выше); T4 - группа смеси по температуре воспламенения (температура не выше 135 С°)

В соответствии с директивой Евросоюза 94/9/EC с 01 июля 2003 года вводится новый стандарт АТЕХ. Новая классификация заменит старую CENELEC и вводится в действие на территории европейских стран.

АТЕХ – сокращение от ATmospheres Explosibles (взрывоопасные смеси газов). Требования АТЕХ распространяются на механическое, электрическое оборудование и защитные средства, которые предполагается использовать в потенциально взрывоопасной атмосфере, как под землей, так и на поверхности земли.

В стандарте АТЕХ ужесточены требования стандартов EN50020/EN50014 в части IS (Intrinsically Safe) оборудования. Эти ужесточения предусматривают:

ограничение емкостных параметров схемы;
использование других классов защиты;
новые требования к электростатике;
использование защитного кожаного чехла.

Классификационную маркировку взрывозащищенного оборудования по АТЕХ рассмотрим на следующем примере:

Четвертый элемент: G – для газов, D – для горючих пылей, волокон и взвесей.

Дальнейшие символы (после Ех) были рассмотрены ранее.

1. Взрывозащищенное оборудование имеет сертификаты одной из испытательных лабораторий стран ЕС. Ex в шестиграннике – маркировка взрывозащищенного оборудования по АТЕХ.

2. Область применения:
I - подземные выработки (шахтное)
II - наземное применение (химиндустрия, НХЗ, НПЗ и т. п)

3. Категория зоны:
1 - постоянное присутствие взрывоопасных веществ (более 1000 часов в год). Используется при частом возникновении взрывоопасных или воспламеняющихся концентраций опасных газов или смесей (газов, взвесей).
2 - частое 10...1000 часов в год. Используется при возникновении взрывоопасных или воспламеняющихся концентраций опасных газов или смесей (газов, взвесей) лишь время от времени (например, при аварийных ситуациях)
3 - краткосрочные менее 10 часов в год. Используется при редких случаях возникновения этих ситуаций

4. Окружающая атмосфера:
G - газ;
D - пыль (для горючих пылей, волокон и взвесей)

5. Е - согласно евронормам (требования CENELEC); Ex - взрывозащищенное оборудование.

6. Классификация видов защиты:
d - взрывонепроницаемая оболочка;
e - защита вида "е" (повышенная);
о - масляное заполнение;
р - заполнение или продувка оболочки под Ризб;
q - кварцевое заполнение;
m - заполнение компаундом;
i - искробезопасная электроцепь: (данный тип взрывозащиты гарантирует, что опасная ситуация не может возникнуть в результате искры (при коротком замыкании), либо в случае внезапного обрыва цепи питания (энергия внутренней индуктивности прибора), либо в результате нагрева токонесущих проводов);
ia - опасная ситуация не может возникнуть при нормальной эксплуатации при помехах на линии и при любой комбинации двух возможных неисправностей;
ib - опасная ситуация не может возникнуть при нормальной эксплуатации, при помехах на линии и одной неисправности. После главного вида защиты может указываться дополнительный.

7. Область применения:
I - подземные работы;
II - наземное применение;

Для видов защиты "d" и "i" в случае наземного применения вводятся подгруппы IIA, IIB и IIC (по величине БЭМЗ или МТВ).

8. Температура воспламенения:
T1 > 450 °С;
T2 = 300...450 °С;
T3 = 200...300 °С;
T4 = 135...200 °С;
T5 = 100...135 °С;
T6 = 85...100 °С.

SAC/TC9 - Технический Комитет по Стандартизации Взрывозащищенного Электрооборудования КНР

Классификация и маркировка выпускаемого оборудования КНР производится согласно ГОСТ GB 3836, ГОСТ GB 19518, ГОСТ GB 12476, ГОСТ GB/T 2900.35

Пример маркировки по стандарту GB для Категории смеси II по газу:

Ex d IIA T3 Gb

Знак соответствия стандартам

Пример маркировки по стандарту GB для Категории смеси III по пыли:

DIP A21 T A 200° (T A T3) IP66

Powder II В, с температурным классом Т4: ).

3. Примеры маркировки: III Db c T110 °C (борудования Группы III с уровнем взрывозащиты Db с видом взрывозащиты «конструкционная безопасность» для применения во взрывоопасной пылевой среде с максимальной температурой поверхности 110 °С ).

4. Примеры маркировки: II Gb d Т3/Ga с Т2 (оборудование Группы II , имеющего два уровня взрывозащиты (например, для различных частей оборудования) ).

Оборудование Группы I с уровнем взрывозащиты Ма предназначено для применения на подземных участках шахт, атакже в тех частях наземных установок шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли. Оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации или ожидаемых или редких неисправностях, а также иметь возможность оставаться функционирующим даже при появлении взрывоопасной среды, и характеризуется следующим:
- при неисправности одного средства защиты необходимый уровень взрывозащиты обеспечивается, по меньшей мере, вторым независимым средством защиты; или

Оборудование Группы I с уровнем взрывозащиты Mb разработанно для функционирования в соответствии с установленными изготовителем эксплуатационными характеристиками и обеспечивающее высокий уровень взрывозащиты. Оборудование предназначено для применения на подземных участках шахт, а также в тех частях наземных установок таких шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли. Оборудование с уровнем взрывозащиты Mb должно иметь возможность безопасного отключения при появлении взрывоопасной среды.
Средства защиты должны обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых неисправностях.

Оборудование Группы II и Группы III с уровнями взрывозащиты Ga, Da должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации, ожидаемых и редких неисправностях оборудования и характеризуется следующими средствами защиты:
- при отказе одного средства защиты необходимый уровень взрывозащиты обеспечивается, по меньшей мере, вторым независимым средством защиты; или
- необходимый уровень взрывозащиты обеспечивается при двух неисправностях, происходящих независимо друг от друга.

Оборудование с уровнем взрывозащиты Ga предназначено для применения в местах, где взрывоопасная среда, создаваемая смесями воздуха и газов, паров или туманов, присутствует постоянно или в течение длительных периодов времени, или часто.
Оборудование с уровнем взрывозащиты Da предназначено для применения в местах, где взрывоопасная среда, создаваемая смесью воздуха и пыли, присутствует постоянно или в течение длительных периодов времени, или часто.

Оборудование Группы II и Группы III с уровнями взрывозащиты Gb, Db должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых неисправностях оборудования.
Оборудование с уровнем взрывозащиты Gb предназначено для применения в местах, где вероятно возникновение взрывоопасной среды, создаваемой смесями воздуха и газов, паров, туманов.
Оборудование с уровнем взрывозащиты Db предназначено для применения в местах, где вероятно возникновение взрывоопасной среды, создаваемой смесью воздуха и пыли.

Оборудование Группы II и Группы III с уровнями взрывозащиты Gc, Dc должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации.
Оборудование с уровнем взрывозащиты Gc предназначено для применения в местах, в которых маловероятно возникновение взрывоопасной среды, создаваемой смесями воздуха и газов, паров, туманов, или, если она возникает, то нечасто и только на короткий период времени.
Оборудование с уровнем взрывозащиты Dc предназначено для применения в местах, в которых маловероятно возникновение взрывоопасной среды, создаваемой смесью воздуха и пыли, или, если она возникает, то нечасто и только на короткий период времени.

В большинстве ситуаций с типичными потенциальными последствиями взрыва руководствуются следующими правилами применения электрооборудования в зонах (это не относится к шахтам, опасным по рудничному газу (метану), для которых принцип зон обычно не применяют)

Традиционная взаимосвязь уровней взрывозащиты оборудования и зон
(без дополнительной оценки риска)

Уровень взрывозащиты оборудования	Класс зоны
Ga	0
Gb	1
Gc	2
Da	20
Db	21
Dc	22

Описание обеспечиваемой защиты от риска воспламенения

Степень обеспечиваемой защиты	Уровень взрывозащиты электрооборудования	Характеристика защиты	Условия работы
	Группа
Очень высокая	Ма	Два независимых средства защиты или безопасность при двух независимо возникающих неисправностях.	Электрооборудование работает в присутствии взрывоопасной среды. Применеяется на подземных участках шахт, атакже в тех частях наземных установок шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли.
	Группа I
Очень высокая	Ga		Электрооборудование работает в зонах 0, 1 и 2
	Группа II
Очень высокая	Da	Два независимых средства защиты или безопасность при двух независимо возникающих неисправностях	Электрооборудование работает в зонах 20, 21 и 22
	Группа III
Высокая	Mb	Подходит для нормальных и тяжелых условий эксплуатации.	Электрооборудование отключают от напряжения в присутствии взрывоопасной среды. Применеяется на подземных участках шахт, атакже в тех частях наземных установок шахт, которые могут подвергнуться опасности взрыва в результате воздействия рудничного газа и/или горючей пыли.
	Группа I
Высокая	Gb		Электрооборудование работает в зонах 1 и 2
	Группа II
Высокая	Db	Подходит для нормальных условий эксплуатации и условий часто возникающих неисправностей или для электрооборудования, неисправности которого обычно учитывают	Электрооборудование работает в зонах 21 и 22
	Группа III
Повышенная	Gc		Электрооборудование работает в зоне 2
	Группа II
Повышенная	Dc	Подходит для нормальных условий эксплуатации	Электрооборудование работает в зоне 22
	Группа III

Подгруппы оборудования Группы II
Для некоторых конкретных видов взрывозащиты оборудование Группы II может подразделяться на подгруппы IIA, IIВ и IIС в соответствии с категорией взрывоопасности смеси, для которой оно предназначено:
- подгруппа IIА - типовым газом является пропан;
- подгруппа IIВ - типовым газом является этилен;
- подгруппа IIС - типовым газом является ацетилен, водород.
Оборудование, промаркированное как IIВ, пригодно также для применения там, где требуется оборудование подгруппы IIА. Подобным образом оборудование, имеющее маркировку IIС, пригодно также для применения там, где требуется оборудование подгруппы IIА или IIВ.

Подгруппы оборудования Группы III
Оборудование Группы III может подразделяться на подгруппы IIIA, IIIB и IIIC в соответствии с характеристикой конкретной взрывоопасной среды, для которой оно предназначено:
- подгруппа IIIA - в среде, содержащей горючие летучие частицы;
- подгруппа IIIB - в среде, содержащей непроводящую пыль;
- подгруппа IIIC - в среде, содержащей проводящую пыль.
Оборудование, маркированное как IIIB, пригодно также для применения там, где требуется оборудование подгруппы IIIA. Подобным образом оборудование с маркировкой IIIC пригодно также для применения там, где требуется оборудование подгруппы IIIA или IIIB.

Обозначение группы и подгруппы оборудования:
I - для оборудования, предназначенного для применения в подземных выработках шахт и их наземных строений, опасных по рудничному газу или горючей пыли;
II или IIА , или IIВ , или IIС - для оборудования, предназначенного для применения в местах с потенциально взрывоопасной газовой средой, кроме шахт и их наземных строений, опасных по рудничному газу или горючей пыли. Буквы А, В, С используют в том случае, если это предписывает стандарт на конкретный вид взрывозащиты.

Обозначения видов взрывозащиты неэлектрического оборудования

Вид взрывозащиты	Обозначение	Схематическое представление	Принцип взрывозащиты	Стандарт
Оболочка с ограниченным пропуском газов	fr		Вид взрывозащиты, при котором посредством оболочки ограничено поступление окружающей взрывоопасной среды в оболочку до приемлемого низкого уровня, таким образом концентрация взрывоопасной среды в оболочке ниже нижнего концентрационного предела распространения пламени.	ГОСТ Р ЕН 13463-2-2009
Взрывонепроницаемая оболочка	d		Вид взрывозащиты, при котором газы или пары могут проникнуть в оболочку через соединения крышек и фланцев и, если взрывоопасная среда в оболочке воспламенится, то не произойдет значительного повреждения оболочки и передачи пламени через соединения во внешнюю взрывоопасную среду.	ГОСТ Р ЕН 13463-3-2009
Конструкционная безопасность	с		Вид взрывозащиты, в которой применены конструкционные меры для защиты от возможного воспламенения от нагретых поверхностей, искр и адиабатического сжатия, производимых движущимися частями.	ГОСТ Р ЕН 13463-5-2009
Контроль источника воспламенения	b		Вид взрывозащиты, при котором устройство, установленное в неэлектрическом оборудовании, посредством которого интегральный(ые) датчик(и) контролирует(ют) опасный режим эксплуатации, при котором существует вероятность возникновения воспламенения окружающей среды, и активизируют автоматические или ручные меры контроля воспламенения, предотвращающие преобразование потенциального источника воспламенения в действительный источник воспламенения.	ГОСТ Р ЕН 13463-6-2009
Повышенное давление	p		Вид защиты, при помощи которой предотвращается попадание взрывоопасных газов и паров в помещение за счет поддержания в нем защитного газа при более высоком давлении, чем давление окружающей среды.	ATEX EN 13463-7
Жидкостное погружение	k		Вид взрывозащиты, при котором обеспечивают неэффективность потенциальных источников воспламенения или отделяют их от взрывоопасной среды путем полного погружения в защитную жидкость или путем частичного погружения и постоянного покрывания их активных поверхностей защитной жидкостью так, что исключается возможность воспламенения взрывоопасной среды, которая может присутствовать над жидкостью или снаружи оболочки оборудования.	ГОСТ Р ЕН 13463-8-2009
Внутренне присущая безопасность	g		Вид взрывозащиты, при котором безопасность оборудования обеспечиваются мерами и средствами непосредственно заложенными в проект.

Тематические материалы:

Перевод и значение WC в английском и русском языках Значение wc

Государственный стандарт союза сср

Простой пирог к чаю рецепт с фото на кефире

Взаимосвязь души и тела Что ограничивает душа и тело

Инструкция: как оформить приказ на увольнение

Масло пажитника: полезные свойства, применение

Фаршированные яйца со шпротами Закуска с яйцами и шпротами

Блины на соевом молоке и блины с соевой мукой Рыба, запеченная с соевым молоком и соевой мукой

Обновлено: 30.04.2020

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Взрывозащита вида i. Взрывобезопасное исполнение - классификация, методы решения. Клеммная коробка "Ех е" из нержавеющей стали

1. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

2. КЛАССИФИКАЦИЯ

3. МАРКИРОВКА*

ПРИЛОЖЕНИЕ 1 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ ГРУППЫ II

ПРИЛОЖЕНИЕ 2 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ РУДНИЧНОГО ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ

ПРИЛОЖЕНИЕ 3 (справочное). ПРИМЕРЫ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ РУДНИЧНОГО ВЗРЫВОЗАЩИЩЕННОГО ЭЛЕКТРООБОРУДОВАНИЯ, ПРЕДНАЗНАЧЕННОГО на ЭКСПОРТ

Взрывоопасные зоны

Классификация взрывоопасных зон и маркировка взрывозащищенного оборудования в России

Современная унифицированная классификация взрывоопасных зон в соответствии 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"

Классификация взрывоопасных зон по ГОСТ 31610.10-2012/IEC 60079-10:2002 :

Классификация взрывоопасных зон по СП 42 3.1325800.2018 (вступает в силу 25.06.2019г.) :

Взрывозащищенное электрическое оборудование

По области применения оборудование делится на следующие группы:

Пример маркировки ТР ТС для Категории смеси II по газу и III по пыли в соответствии со стандартом ГОСТ Р МЭК 60079:

1Ex d IIA T3 Gb

Пример маркировки ТР ТС для Категории смеси II по газу в соответствии со стандартом ГОСТ 30852:

1ExdIIAT3

Пример маркировки ТР ТС для Категории смеси III по пыли в соответствии со стандартом ГОСТ IEC 61241-1-1-2011:

DIP A21 T A 200° (T A T3)

Пример маркировки ГОСТ Р для Категории смеси II по газу в соответствии со стандартом ГОСТ Р 51330:

1ExdIIAT3

Пример маркировки ГОСТ Р МЭК 61241-99 для Категории смеси III по пыли:

DIP A21 T A 200° (T A T3)

Пример маркировки ГОСТ Р (последняя версия) для Категории смеси II по газу и III по пыли в соответствии со стандартом c и ГОСТ Р МЭК 61241:

1Ex d IIA T3 Gb

Маркировка рудничного оборудования

Пример маркировки ТР ТС для Категории смеси I в соответствии со стандартом ГОСТ Р МЭК 60079:

РВ Ex d I Mb

Пример маркировки ТР ТС для Категории смеси I в соответствии со стандартом ГОСТ 30852:

РВ ExdI

Пример маркировки для Категории смеси I в соответствии со стандартом ГОСТ 51330:

РВ ExdI

Пример маркировки для Категории смеси I в соответствии со стандартом ГОСТ 12.2.020-76:

РВ1В

Уровень взрывозащищенности оборудования

Методы обеспечения взрывобезопасности оборудования

Виды, стандарты и принципы взрывозащиты для Зоны 0, 1, 2 (взрывоопасная газовая среда) :

Виды, стандарты и принципы взрывозащиты для Зоны 20, 21, 22 (взрывоопасная пылевая среда) :

Категории взрывоопасности смеси

Характеристики взрывоопасных смесей

Категории взрывоопасности смеси детализируются в зависимости от температуры самовоспламенения взрывоопасных газов и смесей.

Объединенные требования к аппаратуре по категориям взрывоопасности газовых смесей и температуре самовоспламенения смесей газов.

Требования к аппаратуре по категориям взрывоопасности и температуре самовоспламенения пыли в облаке и слое.

Маркировка FM по стандарту NEC, CEC:

АТЕХ - новый европейский стандарт взрывозащищенного оборудования.

SAC/TC9 - Технический Комитет по Стандартизации Взрывозащищенного Электрооборудования КНР

Пример маркировки по стандарту GB для Категории смеси II по газу:

Ex d IIA T3 Gb

Пример маркировки по стандарту GB для Категории смеси III по пыли:

DIP A21 T A 200° (T A T3) IP66

Рубрики сайта
